Дайте рукастому мастеру рычаг, и он сдвинет землю, это факт. Да что землю, с хорошим рычагом можно такие чудеса творить, что Архимед позавидует. И вот, к примеру, можно сделать так, что бабушка лет 70 запросто наколет дров для бани. Вообще-то, хороший внук их сам наколет, но обстоятельства бывают разными, так что не стоит отказываться от науки, тем более если она бесплатная и понятная. Итак, тема сегодняшнего разговора – дровокол, которым сможет пользоваться человек с небольшой физической силой. Сделать его несложно, обладая небольшими навыками в сварке. А поможет разобраться с конструкцией автор YouTube-канала Fodiator Ch.

Из чего же, из чего же сделан дровокол

А дальше, как в песне про мальчишек и девчонок – из всякой всячины. В нашем случае буквально из металлолома. Вам потребуются швеллеры, пара металлических труб, автомобильная пружина и лезвие колуна.

Дровокол для бабули: наука в действии
ФОТО: YouTube.com
Автор самоделки использовал остатки металлопроката, которые были у него под рукой

Главное ‒ устойчивость конструкции

Дровокол будет стационарным, но сама конструкция в принципе может перемещаться при необходимости.

Её основу составляет горизонтальный швеллер, к которому приваривается вертикальная опорная стойка
ФОТО: YouTube.com
Её основу составляет горизонтальный швеллер, к которому приваривается вертикальная опорная стойка
Дополнительно стойка закрепляется наклонными упорами, а сам горизонтальный швеллер соединяется ещё и с двумя трубами, которые упираются в землю для устойчивостиФОТО: YouTube.com
Дополнительно стойка закрепляется наклонными упорами, а сам горизонтальный швеллер соединяется ещё и с двумя трубами, которые упираются в землю для устойчивости

Части подвижного механизма

Принцип работы дровокола заключается в подвижном рычаге с колуном и утяжелителем. Чтобы работать этим рычагом было легче, устанавливается автомобильная пружина, которая будет возвращать тяжёлый рычаг на место.

Для пружинного механизма нужно приготовить площадку из куска металлопроката на высоте примерно 60 смФОТО: YouTube.com
Для пружинного механизма нужно приготовить площадку из куска металлопроката на высоте примерно 60 см
Чтобы пружина не соскакивала, на площадке размещается кусок трубы, который будет фиксатором. Диаметр трубы должен соответствовать внутреннему диаметру пружиныФОТО: YouTube.com
Чтобы пружина не соскакивала, на площадке размещается кусок трубы, который будет фиксатором. Диаметр трубы должен соответствовать внутреннему диаметру пружины
Нижняя площадка для пружины стационарно неподвижная, а вот верхняя, с таким же фиксатором, должна перемещаться вверх-вниз. Для этого она крепится на шарниреФОТО: YouTube.com
Нижняя площадка для пружины стационарно неподвижная, а вот верхняя, с таким же фиксатором, должна перемещаться вверх-вниз. Для этого она крепится на шарнире
Вот так выглядит это крепление, позволяющее наклонять верхнюю площадку в процессе работыФОТО: YouTube.com
Вот так выглядит это крепление, позволяющее наклонять верхнюю площадку в процессе работы

Как сделать колун для дровокола

В качестве колуна автор использовал готовое лезвие от топора.

Он приварил его к длинному рычагу, который в свою очередь зафиксировал на верхней подвижной площадкеФОТО: YouTube.com
Он приварил его к длинному рычагу, который в свою очередь зафиксировал на верхней подвижной площадке
Для утяжеления колуна и уменьшения усилия при работе непосредственно над колуном он приварил утяжелитель – кусок того же швеллераФОТО: YouTube.com
Для утяжеления колуна и уменьшения усилия при работе непосредственно над колуном он приварил утяжелитель – кусок того же швеллера

Дровокол в действии

Работать этим устройством очень просто, и усилия действительно минимальны.

Нужно просто подставить полено на чурбаке для колки дров и с небольшим усилием качнуть рычаг внизФОТО: YouTube.com
Нужно просто подставить полено на чурбаке для колки дров и с небольшим усилием качнуть рычаг вниз

Благодаря утяжелителю колун легко расщепит полено, а пружина вернёт рычаг на место. Это совсем не то, чтобы махать топором. И что удобно – не нужно бегать туда-сюда, подставляя поленья, как в большинстве самодельных дровоколов. Управлять этим устройством можно стоя или даже сидя, просто имея под рукой кучку нерасколотых чурок.

Вся конструкция занимает немного места, может спокойно поместиться рядом с поленницей, а вес её, хоть и немалый, всё же позволяет при необходимости переставить устройство в нужное вам местоФОТО: YouTube.com
Вся конструкция занимает немного места, может спокойно поместиться рядом с поленницей, а вес её, хоть и немалый, всё же позволяет при необходимости переставить устройство в нужное вам место

Управлять дровоколом может человек с небольшой физической подготовкой, работа безопасная и несложная.

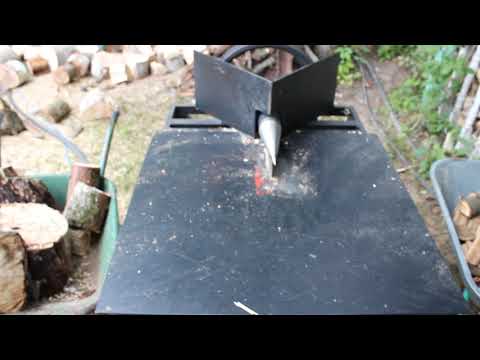

Есть и другие модификации таких устройств, которые тоже вполне работоспособны. Вот, к примеру, механизм, работающий совсем по другому принципу:

Эта конструкция более сложная, но она совсем не требует никаких усилий со стороны оператора.

А вы встречали что-то подобное или, может быть, пользовались такими устройствами? Может быть, вы знаете более эффективные модели и готовы поделиться своим опытом? Напишите об этом в комментариях!
