Как создать габионы своими руками: пошаговая инструкция с фото

На чтение: 9 минутНет времени?

Текст

2768

При обустройстве приусадебного участка хочется сделать его не только красивым, но и максимально функциональным. Для украшения прилегающей территории используются декоративные деревья и кустарники, парковые скульптуры, искусственные горки или мини-водоёмы, беседки, ограждения и пр. Также в последнее время в ландшафтном дизайне снова стали активно применять габионы. Этот элемент декора является не только украшением придомовой и приусадебной территории, но и функциональной конструкцией, которую можно изготовить самостоятельно. В этой статье эксперты Homius расскажут, как и из чего сделать габионы своими руками, а пошаговая инструкция поможет избежать типичных ошибок.

Читайте в статье

1 Что представляет собой габион
2 Как устроен габион
- 2.1 Какая проволока используется для каркаса
- 2.2 Виды наполнителя и нюансы его укладки
3 Типичные формы
- 3.1 Плоские и коробчатые
- 3.2 Цилиндрические и художественные
4 Ключевые особенности изготовления габионов
5 Самостоятельное изготовление габионов
6 Использование габионов в ландшафтном дизайне: фото примеров
7 Несколько слов в завершение

Что представляет собой габион

Габион (итал. gabbia) переводится как «большая клетка». Прототип современных габионов в 16–18 вв. использовался в военных целях как защитное сооружение. Артиллеристы наполняли плетёные корзины без дна камнями, утрамбованной землей или песком и устанавливали перед орудиями, получая таким образом более-менее надёжную защиту от ядер и пуль. Позднее, в 20 веке, корзины были заменены мешками с песком, из которых сооружалась импровизированная стена вокруг артиллерийских орудий и пулемётных гнёзд. Даже сейчас габионы, изготавливаемые из стальной проволоки или прочной ткани, используются на военных базах НАТО на Ближнем Востоке.

Габионы своими руками пошаговая инструкция — Габион – отличное решение для украшения ландшафта

Габион использовался как фортификационное сооружение ещё с 16 века

Габионы до сих пор используются для защиты блок-постов

Инженеры нашли габионам применение и в мирной жизни. Их используют для укрепления склонов вдоль рек и горных дорог, строительства защиты от наводнений и оползней. Оценили достоинства конструкции и ландшафтные дизайнеры, которые применяют габионы при реализации своих проектов.

Габионная арка является прекрасным украшением участка

Как устроен габион

Существует много видов габионов, но все они имеют общее устройство. Независимо от конфигурации и назначения, они изготавливаются из металлической сетки или прута. Габион представляет собой решётчатый каркас, наполненный природным камнем или другими подручными материалами.

Какая проволока используется для каркаса

Для изготовления габионов в основном используется крученая стальная проволока с сечением 2–6 мм, поскольку более тонкий материал не выдержит большой нагрузки, создаваемой наполнителем. Чтобы конструкция была долговечной и не разрушалась под воздействием ржавчины, применяется оцинкованный или покрытый полимерами металл. Проволока с полимерной защитой хорошо переносит высокую влажность, перепады температур и химические воздействия.

Для изготовления габионов используют следующие разновидности проволоки:

оцинкованная (плотность цинкового слоя от 250 г/м2);
с антикоррозийным покрытием из цинк-алюминиевого сплава в соотношении 90 и 5% соответственно;
с ПВХ-покрытием – благодаря особому составу покрытия проволока не взаимодействует с воздухом, влагой и прочими атмосферными воздействиями, а также устойчива к критическим температурам и их перепадам.

Оцинкованная проволока для изготовления габионной сетки

Существует две технологии создания габиона из металлической сетки:

каркасная – для изготовления используется металлическая сетка, которая крепится на жёсткий металлический каркас;
сварная – металлические прутья или проволока переплетаются и свариваются вместе, образуя цилиндрическую или коробчатую конструкцию.

Конструкции, изготовленные по второй технологии, отличаются наибольшей прочностью. К тому же они более привлекательны, поскольку им можно придать любую форму, превратив в оригинальный арт-объект.

Виды наполнителя и нюансы его укладки

Традиционно для наполнения габионов используют цельные или колотые камни горных пород. В частности, это:

базальт;
гранит;
простые булыжники;
галька разного размера;
карьерный камень;
щебень;
диорит;
кварцит;
порфирит;
кристаллические сланцы.

К камням для габионов предъявляются следующие требования:

удельный вес 18–25 кН/м3;
механическая прочность от 400 кгс/см2.;
устойчивость к низким температурам более МР350;
водопоглощение не более 0,6%;
коэффициент размягчения от 0,9 ед.

Эти требования в основном предъявляются при использовании габионов в строительстве (фундаменты, мостовые опоры, защита склонов дорог, рек и т. д.). Камни, используемые в ландшафтном дизайне, должны отвечать двум основным требованиям:

быть больше размеров ячеек;
иметь светло-серые или тёплые оттенки, хорошо сочетаемые с фоном грунта или газона (они более предпочтительны).

Помимо камней, в габионах в качестве наполнителя могут использоваться практически любые подручные материалы:

искусственный камень;
спилы стволов, поленья;
шишки;
целая или битая глиняная посуда;
кирпич;
образки труб и многое другое.

Если в качестве наполнителя используется древесина, то перед укладкой она должна быть обработана защитными составами.

В качестве наполнителя можно использовать самые разные подручные материалы

В качестве наполнителя могут использоваться и поленья

Типичные формы

Несмотря на разнообразие сетчатых конструкций, различают 4 основных вида габионов: плоский, коробчатый, цилиндрический и художественный. Большей популярностью пользуются коробчатые модели, из которых, как из конструктора, можно сделать декоративное ограждение, садовую мебель и прочие элементы для ландшафтного дизайна.

Плоские и коробчатые

Плоские («матрасы Рено», матрасно-тюфячные) габионы – сетчатые блоки шириной 1–22 м, длиной 3–6 м и высотой 17–30 см, внутри которых для сохранения формы и придания прочности обязательно устанавливаются мембранные перегородки. Небольшая высота позволяет изготавливать конструкции, повторяющие изгибы ландшафта, вследствие чего они отлично подходят для оформления и укрепления склонов оврагов и береговой линии. Также их используют как фундамент для массивных коробчатых габионов и террасирования участков. Матрасные конструкции легко устанавливаются и требуют меньшего количества наполнителя.

Матрасная конструкция для укрепления дна и склонов каналов

Габионные матрасы для укрепления откосов

Коробчатые габионы или «джамбо» имеют форму классического куба или параллелепипеда и изготавливаются из стальной проволоки двойного кручения, а ячейки выполняются в форме правильного шестигранника. Проволока придаёт конструкции повышенную прочность и надёжность за счёт равномерного распределения по сетке. Помимо того, двойное кручение позволяет предотвратить расползание стенки конструкции в случае повреждения сетки.

Стандартные размеры коробчатых габионов составляют 2–6 м в длину, от 1 м и более в высоту и 1 м в ширину. Если длина конструкции превышает 2 м, то она оснащается мембранными перегородками, расположенными на расстоянии 1 м друг от друга.

Также короб габиона может изготавливаться из металлического прута с применением сварки, а ячейки в этом случае имеют квадратную форму. Коробчатые конструкции используются для постройки заборов, подпорных стенок, укрепительных сооружений на берегах рек и склонах оврагов, а также для оформления клумб. Кроме того, они могут применяться в качестве фундамента, только если не предполагается большая нагрузка на него.

Цилиндрические и художественные

Цилиндрические габионы или мешки в основном имеют форму валика без перемычек и рёбер жёсткости, а за счёт креплений в виде защипов напоминают конфету. Подобные конструкции создаются порядка 2–4 м в длину и диаметром 65–100 см. Благодаря отсутствию стягивающих мембран цилиндрические габионы приобретают пластичность и могут использоваться на сложных рельефах. В ландшафтном дизайне они применяются для укрепления дна и прибрежной линии водоёмов, создания подпорных стенок и т. п. Также существуют цилиндрические сварные габионы, которые выполняют функцию небольших столбов.

Цилиндрический габион из сетки напоминает конфету

Сварные цилиндрические габионы в качестве столбов ограждения

Художественные габионы фактически являются арт-объектами. Они изготавливаются в виде фигур животных или человека из металлических прутьев, для соединения которых применяется сварочный аппарат.

Художественный габион – отличное решение для украшения приусадебного участка

Ключевые особенности изготовления габионов

Прежде чем приступить к созданию габионов, необходимо разобраться с ключевыми моментами их изготовления. От того, насколько правильно будут соблюдены все этапы работ, непосредственно зависит декоративность, прочность, надёжность и устойчивость конструкции. К особенностям изготовления габионов, независимо от их назначения, можно отнести:

выбор материала для каркаса и наполнения;
способы крепления сетки;
инструменты для изготовления каркаса;
специфика наполнения коробов;
элементы крепления конструкции.

Материалы и инструменты

Габионы заводского производства изготавливаются из сетки в соответствии с требованиями ГОСТ и ТУ. В нормах ГОСТ Р 51285-99 они обозначены как габионные сетчатые изделия (ГСИ) и должны отвечать установленным требованиям, предъявляемым как к используемым материалам, так и к размерам, рассчитанным на конкретные нагрузки. Те же нормы обязаны соблюдаться и при самостоятельном изготовлении габионов в домашних условиях.

Для изготовления габионов применяется сетка из оцинкованной проволоки двойного кручения с сечением 2–4 мм. При создании конструкции из сетки с полимерным покрытием диаметр проволоки должен быть увеличен на 1 мм. В случае, если габион изготавливается по сварной технологии, требуется использовать металлический прут толщиной 6–8 мм.

При изготовлении ГСИ, кроме основного материала, требуется и вязальная проволока, используемая для фиксации сетки на каркасе и связывания стенок между собой. К связующему компоненту габиона предъявляются следующие требования:

проволока не должна иметь разрывов;
сращивание проволоки осуществляется способом скрутки или надставки;
скрутка должна быть не более 20 мм в длину, поэтому её необходимо выполнять очень качественно и аккуратно;
допускается наличие не более одной скрутки на 20 м полотна.

Также потребуется арматура для укрепления и придания жёсткости каркасу, металлические спирали и проволочные скобы, геотекстиль для экономии сыпучего наполнителя.

Перед тем как сделать габион, кроме материалов, нужно подготовить и необходимые инструменты. Они несложные в обращении и практически все есть в любом хозяйстве:

механический или пневматический степлер для соединения сетки проволочными скобами. Первый вариант полностью автономен, но с инструментом, работающим на сжатом воздухе, работать легче и быстрее, хоть он и привязан к компрессору. Однако пневматический степлер нецелесообразно приобретать для разовой работы, поэтому при необходимости лучше взять его в аренду;
пассатижи – нужны для откусывания проволоки необходимой длины и её скрутки;
кувалда или молоток;
лопата;
ножницы по металлу;
отвес;
сварочный аппарат (в зависимости от технологии сборки).

Для создания габиона нужен минимальный набор инструментов

Особенности сбора стенок каркаса

Боковые и нижние рёбра каркаса ГБИ в основном скрепляются между собой при помощи проволочной спирали. Её можно сделать самостоятельно, накрутив проволоку на трубу диаметром 20–40 мм. Помимо спиралей, могут использоваться и специальные скобы из оцинкованной стали, устанавливаемые с шагом 120–150 мм.

Для того чтобы конструкция сохраняла геометрическую форму, необходимо установить внутри неё рёбра жёсткости (П-образные перемычки), изготавливаемые из проволоки той же толщины, что и сетка. Это позволит избежать деформации стенок под нагрузкой, создаваемой наполнителем.

Расстояние между перемычками зависит от конструкции ГБИ и толщины проволоки. Рекомендуется сначала уложить слой наполнителя, установить затяжку и продолжить наполнение габиона.

Стенки габиона соединяются между собой и перегородками

Наполнение габиона

При создании габионов очень важно правильно выбрать и уложить наполнитель. Заполнение сетчатых конструкций может выполняться любыми камнями, но с обязательным смещением стыков (по принципу кирпичной кладки). Размер элементов любого наполнителя должен быть больше габаритов ячейки в 2–5 раз. Также не стоит использовать слишком большие камни, поскольку образуется много пустого пространства между ними.

Размер наполнителя должен быть больше диаметра ячейки

Если ГБИ имеет высоту 500 мм и более, заполнение всех секций происходит одновременно и постепенно, то есть они засыпаются сначала на ¼ от своего объёма. Матрасные габионы можно наполнить в 1–2 этапа. После этого полностью наполняются 1–2 первые секции, а последующие – наполовину.

Следующий этап – укладка камней до верха во все секции, причём наполнитель должен выступать на 20–50 мм над верхним уровнем короба, поскольку они выровняются и осядут до нужного уровня.

Если предполагается установить в длину рядом с первым габионом другую конструкцию, то последнюю секцию короба временно оставляют пустой для связки с последующей частью ГБИ. В больших коробах, с целью экономии наполнителя, рекомендуется укладывать камни только вдоль стенок конструкции. В середину короба, которая должна составлять примерно 1/3 объёма, засыпается любой твёрдый материал мелкой фракции. Однако это допустимо в том случае, если габион не будет иметь постоянного контакта с водой.

Самостоятельное изготовление габионов

Габионы можно заказать в компании по ландшафтному дизайну или изготовить самостоятельно. В этом, в принципе, нет ничего сложного, нужен лишь минимальный набор инструментов, подходящие материалы и желание. Предлагаем ознакомиться с несколькими вариантами габионов с пошаговыми инструкциями по их изготовлению.

Вот такую оригинальную зону отдыха можно сделать из габионов

Клумбы с цветами

Изготовить одну или несколько клумб-габионов для своего дачного или приусадебного участка довольно просто, особенно если следовать приведённым ниже рекомендациям. Форма и размер конструкции зависят только от ваших предпочтений и возможностей.

В первую очередь нужно создать чертёж или эскиз, чтобы иметь представление о том, как будет выглядеть клумба, а также рассчитать размеры и деталировку. Далее необходимо разровнять площадку, где будет установлена конструкция, подготовить материалы и инструменты.

Иллюстрация	Описание действия
	Из габионной сетки с ячейкой 25 х 25 мм нарезаем все детали конструкции.
	При помощи спиралей или скоб собираем стенки двух коробов (наружный и внутренний).
	Вставляем один короб в другой. В результате между наружной и внутренней стенкой клумбы должно быть расстояние 100–150 мм. Фиксируем днище цветника и переворачиваем конструкцию.
	Габион заполняем на 100 мм, после чего устанавливаем проволочные перемычки. Повторяем операцию до полного заполнения габиона. Как уже говорилось, камни должны быть выше стенки конструкции.
	После усадки камней устанавливаем крышку, а во внутрь конструкции помещаем мешок из геотекстиля.
	Засыпаем внутрь клумбы плодородный грунт, увлажняем его и высаживаем растения. Чтобы земля не пересыхала, её можно укрыть камнями, черепками и пр. В результате можно создать вот такую композицию из нескольких клумб.

Грядка своими руками

Огород – не просто земля с высаженными или высеянными полезными растениями. Он может быть красивым и похожим на клумбы. В принципе, габионные грядки конструктивно похожи на цветники, с той разницей, что пространство, заполняемое землёй, должно быть больше, а для изготовления стенок используется вязаная или сварная сетка с более толстой проволокой. Для создания огорода из габионов нужны те же инструменты и материалы, что и для клумбы, а также эскиз и чертежи с указанием размеров.

Иллюстрация	Описание действия
	Собираем стенки внешних и внутренних коробов. Соединение выполняем при помощи спиралей.
	Устанавливаем дно габиона, переворачиваем и устанавливаем конструкцию на заранее подготовленное место, которое застилается геотекстилем.
	Начинаем наполнять конструкцию камнями, делая перевязку стенок проволочными скобами-стяжками.
	Также необходимо установить стяжки и в пространстве, которое впоследствии заполнится землей. Заполняем габионы камнями до самого верха, а после усадки закрываем сетчатой крышкой.
	Внутри пустого пространства прокладываем агроволокно и засыпаем плодородную землю. Крышки габионов можно облицевать предварительно обработанными защитным составом досками. В результате получится несколько грядок со скамьями по периметру.

Скамья из габионов

Предлагаем ознакомиться с видеоинструкцией по изготовлению габионной скамьи, которую можно разместить вокруг очага или мангала. Её создание практически ничем не отличается от других конструкций.

Как создать габионы своими руками: пошаговая инструкция с фото

Watch this video on YouTube

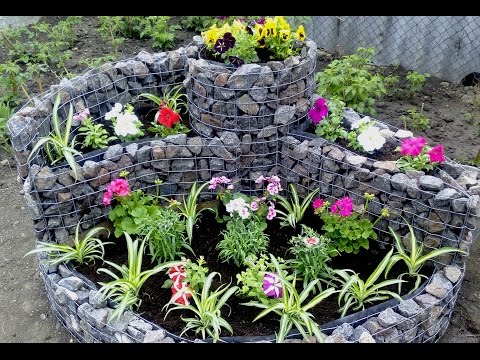

Альпийская горка

Можно создать оригинальную клумбу типа «альпийская горка», которая украсит любой приусадебный или дачный участок. Инструкцию смотрите в этом видеоролике.

Watch this video on YouTube

Низкая ограда со столбиками

Ограды – самые популярные конструкции, выполняющие практическую и декоративную функцию. И в последнее время очень востребованы ограждения из габионов. Их конструктивные особенности позволяют создавать заборы практически любой конфигурации. На видео показан процесс создания низкой ограды со столбиками.

Watch this video on YouTube

Вертикальная ограда

В видеоролике приведена инструкция по созданию вертикальной ограды из габионов. Основной нюанс постройки габионных ограждений – наличие опорных столбов.

Watch this video on YouTube

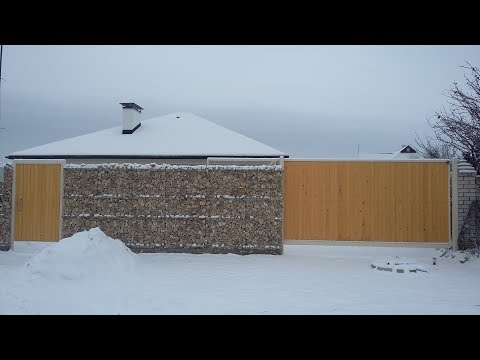

Габионная ограда на швеллерах

Чтобы габионный забор был устойчив, в середину столбов необходимо обязательно вкапывать металлическую трубу или швеллер. Также нужно чаще устанавливать проволочные стяжки, которые не дадут стенкам габиона разойтись под весом наполнителя. Можно сделать конструкцию более оригинальной, используя разноцветные камни, компонуя разные материалы или организовав декоративную подсветку. Эта видеоинструкция поможет вам при создании габионного ограждения.

Watch this video on YouTube

Использование габионов в ландшафтном дизайне: фото примеров

Использование габионов – отличная возможность оригинально украсить и обустроить приусадебный или дачный участок. Можно взять готовую идею из Интернета или разработать собственную конструкцию. Предлагаем несколько таких вариантов применения габионов в ландшафтном дизайне.

1 из 12

Несколько слов в завершение

Конечно, можно заказать габион в компании, занимающейся ландшафтным дизайном. Но лучше сделать самостоятельно, тем более что это несложно, а в результате вы получите оригинальную конструкцию. Надеемся, что информация, изложенная в данной статье, поможет вам при создании габиона своими руками.
