Думай о будущем: монтаж электропроводки с возможностью последующего ремонта

На чтение: 3 минутыНет времени?

Текст

808

Статей с подобными названиями в сети гуляет огромное множество. При этом некоторые могут попросту привести к серьёзным неприятностям. Вот и наш онлайн-журнал решил не оставлять этот вопрос без ответа, а попробовать разобраться, что из выкладываемого в сеть − правда, а какие статьи и вовсе стоит исключить из числа читаемых, дабы не вводить в заблуждение начинающих домашних мастеров. Сегодня поговорим о монтаже электропроводки с возможностью последующего ремонта того или иного узла.

Читайте в статье

1 Первое, на что следует обратить внимание
2 Серии WAGO, позволяющие ускорить монтаж и упрощающие ремонт
3 Несколько слов о безопасности при электромонтаже
4 В заключение

Первое, на что следует обратить внимание

Наверняка все понимают, что над каждой розеткой или выключателем должна быть установлена распределительная коробка. Она необходима для возможности подключения отдельных или совмещённых точек электропитания. Здесь многие спорят, как правильно: распаечная она, распределительная (КР) или разветвительная. Стоит уточнить, что по сути это − электротехническая коробка, каковой также является и установочная (КУ). Получается, что оба эти вида, как КР, так и КУ, относятся к электротехническим или распаечным коробкам. А значит, правильным будет назвать её распределительной.

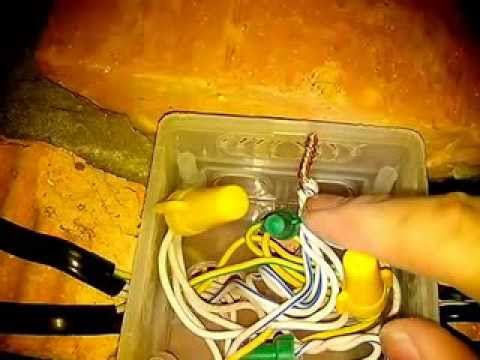

Монтаж электропроводки с возможностью последующего ремонта — Вот это разводка: всё на своих местах, ведь размер коробки позволяет

Важные нюансы при укладке провода в штробу

Основная задача в том, чтобы введённые в распределительную коробку жилы не были слишком короткими. Необходимо рассчитать так, чтобы хватило на соединение, а также остался запас не менее 5-7 см.

Вертикальные хвосты, которые идут на розетки и выключатели, имеет смысл укладывать в гофре. Многие спросят, для чего это нужно. Всё очень просто. К примеру, сгоревшая несколько раз розетка (после нагрева от неисправной вилки), и запаса жилы не остаётся. Гофра даст возможность замены всего хвоста. Ну, а все горизонтальные жилы можно замазать без дополнительного «чехла».

Если провод в гофре, его можно при необходимости заменить

Особенности соединения жил в распределительной коробке

По правилам, в коробке запрещается соединение скруткой. На самом же деле так делают практически повсеместно. То же самое можно сказать и про пайку. Если же решено сделать скрутку, то оголённые концы жил должны быть около 5 см, а само соединение − максимально плотным. При планировании последующей пайки оголённые части жил предварительно подвергаются лужению. После скрутки жил их останется только прогреть.

Скрутка, которая запрещена, но чаще всего делается

Статья по теме:

В публикации рассмотрим основные материалы, используемые при изолировании соединений в распределительной коробке: изоляционная лента ПВХ, хлопчатобумажная изолента, термоусадочная трубка и иные изоляционные ленты, применяемые в быту, а также соединение проводов в коробке без дополнительной изоляции.

Винтовые колодки и их использование

Довольно надёжный вариант, однако времени такая работа занимает достаточно много. Несмотря на то, что подобные соединения выполняются ещё с советских времён, они до сих пор не утратили своей актуальности. Такие колодки дают возможность соединения жил алюминия с медью, чего ни в коем случае нельзя делать в случае скрутки.

Соединение получается прочным, при этом можно скрепить медную жилу с алюминиевой

WAGO: использовать или нет

Очень много споров можно услышать по поводу клеммников WAGO. Вот здесь следует остановиться более подробно. Противники таких соединений утверждают, что ВАГО может расплавиться. Однако если разобраться, то максимальный ток, на который рассчитана розетка – это 10 А. Наиболее распространённые автоматы, устанавливаемые на отходящие линии, рассчитаны на 16 А, иногда – на 20 А. При этом самое мощное, что есть в квартире – это стиральная машина, потребляющая 9 А.

Соединение на WAGO значительно ускоряет монтаж

Теперь − что касается ВАГО. Они рассчитаны на ток 20-32 А. А потому для разводки в квартире они совершенно безопасны. Конечно, речь не идёт о подключении мощного оборудования мастерской где-то в частном секторе. Здесь главное − правильно подобрать клеммник. Например, если для меди они пустые (прозрачные), то для соединения алюминия в них набивается специальная смазка, предотвращающая окисление. Если быть точным, то это − кварцевазелиновая смазка. При этом для меди она не страшна, что позволяет при помощи WAGO соединить эти металлы без последствий.

Подобные клеммники могут различаться по сериям, о чём сейчас и пойдёт речь.

Статья по теме:

Клеммы для соединения проводов: преимущества и недостатки, требования, критерии правильного выбора, разновидности клеммников, обзор производителей, этапы соединения проводов — в нашей публикации.

Серии WAGO, позволяющие ускорить монтаж и упрощающие ремонт

Клеммники WAGO могут быть как самозажимными, так и пружинными. Различаются они по сериям, которые будут рассмотрены в табличной форме для удобства восприятия информации.

Иллюстрация	Серия	Особенности
	773-30х	Самозажимные клеммники, считающиеся одноразовыми. Для соединения достаточно воткнуть провод до упора, после чего он фиксируется автоматически. Соединитель в сером или чёрном непрозрачном корпусе, заполненный кварцевазелиновой смазкой, удаляющей окисел и предотвращающей его появление. Предназначен для алюминиевых и медных жёстких проводов.
	773-32х	Так же, как и предыдущие, являются самозажимными. Отличие в прозрачном корпусе, позволяющем контролировать степень погружения жилы. Используются только для медных проводов. Смазки внутри нет. Количество соединяемых жил − от двух до восьми. Номинальный ток серии 20-24 А, напряжение 0,4-0,6 В, напряжение разряда 4 кВ, температура до +85 °С.
	222	Рычажная пружинная клемма, являющаяся многоразовой. Позволяет зажимать гибкий медный провод. Зачищенная на 10 мм часть жилы вставляется в гнездо при поднятой лапке, после чего её опускают, провод зажимается. Номинальный ток 32 А.
	221	Аналогичный предыдущему вариант, но более компактный.
	224	Эта модель серии даёт возможность соединения жил встык.

Таковы основные серии, имеющие свои разновидности, отличающиеся незначительно.

Несколько слов о безопасности при электромонтаже

Поражение электрическим током крайне опасно для здоровья − вплоть до летального исхода. Поэтому соблюдение техники безопасности здесь необходимо. И основным жизненно важным правилом является работа в распределительных коробках исключительно при снятом напряжении (отключённом вводном автомате).

Также необходимо обратить внимание на изоляцию ручек рабочего инструмента. Ведь если даже напряжение снято, не стоит забывать, что мы живём в России. Всегда найдётся человек, который захочет «помочь ближнему», подняв флажок автомата вверх.

Если флажки вводного автомата вверх − работать нельзя

В заключение

Аккуратность в производстве электромонтажа – это лишь часть процесса. Нужно думать и на будущее, ведь никто не застрахован от поломок, отгорания провода. Следовательно, необходимо предусмотреть и возможность последующего ремонта домашней электросети. Но всё же главное в подобной работе – это внимательность и аккуратность.

Надеемся, что сегодняшняя статья будет полезна нашему уважаемому читателю. Редакция Homius с удовольствием ответит на ваши вопросы, которые можно оставить в комментариях ниже. Там же вы можете обсудить плюсы и минусы представленных соединений и указать, что, на ваш взгляд, неправильно в изложенной информации. И ещё − не забывайте про оценку, ваше мнение крайне важно для нас. А напоследок предлагаем к просмотру видеоролик по сегодняшней теме, который точно будет вам интересен. Берегите себя, близких и будьте здоровы!
