Технология монтажа сэндвич-панелей включает определённые этапы, точное соблюдение которых является гарантий возведения надёжного строения. Предлагаем познакомиться с правильным порядком действия, чтобы вы смогли качественно выполнить монтажные работы при строительстве быстровозводимого здания.

Монтаж сэндвич-панелей требует соблюдения определённых правилФОТО: i5.photo.2gis.com
Монтаж сэндвич-панелей требует соблюдения определённых правил
ФОТО: i5.photo.2gis.com

Что нужно сделать перед монтажом сэндвич-панелей

Эксплуатационные характеристики возведённого строения зависят не только от качества монтажа, но и подготовительных работ. Если изначально основание было подготовлено неправильно, разметка нанесена неточно, сформировать прочное и надёжное соединение будет сложно. Ознакомьтесь с нюансами подготовительного этапа, чтобы избежать типовых ошибок, не тратить зря время и не увеличивать стоимость строительства.

До начала монтажа выполняются подготовительные работыФОТО: proroofer.ru
До начала монтажа выполняются подготовительные работы
ФОТО: proroofer.ru

Подготовка основания

Некоторые современные сэндвич-панели допускают установку без использования каркаса. Такие изделия сами являются несущими, что значительно упрощает выполнение монтажных работ, так как достаточно просто правильно залить фундамент. Если решено отдать предпочтение сэндвич-панелям, которые не являются самонесущими, надо правильно подготовить основание:

  • у фундамента отклонение по горизонтали не должно превышать 3 мм;
  • вертикальные и горизонтальные профили должны располагаться таким образом, чтобы расстояние между ними было на 10 см меньше габаритов устанавливаемых элементов. Это позволит беспрепятственно установить и закрепить даже широкие панели и декоративные экраны;
  • деревянные направляющие должны быть обработаны антипиренами и антисептическими составами для увеличения срока службы.
Основание должно быть тщательно подготовленоФОТО: market-mtk.ru
Основание должно быть тщательно подготовлено
ФОТО: market-mtk.ru

Монтажная резка и сверловка панелей

Прежде чем приступить к разметке сэндвич-панелей, следует убедиться, что все поставленные изделия имеют аналогичные характеристики. Внимания заслуживает цвет и размер отдельных элементов. После этого поверхность материала очищают от имеющихся загрязнений и размечают, ориентируясь на проектную документацию. Для этого следует воспользоваться специальным маркером либо фломастером.

Разрезать сэндвич-панели в размер следует обязательно в СИЗ из-за риска травмирования. В качестве инструмента можно использовать электролобзик с мелкими зубьями, либо обычную ножовку по металлу. От использования плазменной резки либо шлифмашинки следует отказаться из-за риска воспламенения утеплителя и потери металлическими элементами коррозионных свойств. Работы выполняют при температуре воздуха +5ºС и выше. Это исключает скалывание пластиковых деталей.

Если в качестве опорной поверхности выступает бетон либо дерево, на сэндвич-панелях предварительно просверливают крепёжные отверстия. Для их формирования используется обычная дрель. При этом вся стружка, образующаяся при механической обработке, должна оперативно удаляться с поверхности монтажных элементов.

Сэндвич-панели следует правильно отрезать в размерФОТО: paneli-s.ru
Сэндвич-панели следует правильно отрезать в размер
ФОТО: paneli-s.ru

Разметка мест для установки

После проверки правильности пространственного расположения элементов каркаса и их размерной точности, с поверхности основания удаляют скопившуюся грязь. При необходимости, повторяют обработку для увеличения срока службы. После этого наносят разметку согласно проектной документации.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru
Монтаж стеновых панелей имеет множество нюансов
ФОТО: krovelson.ru

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru
Порядок монтажа может отличаться
ФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

ИллюстрацияОписание действия
Лего для взрослых: дом за считанные дни с помощью сэндвич-панелейРазгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
Лего для взрослых: дом за считанные дни с помощью сэндвич-панелейНа подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
Лего для взрослых: дом за считанные дни с помощью сэндвич-панелейСверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
Лего для взрослых: дом за считанные дни с помощью сэндвич-панелейУстанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
Лего для взрослых: дом за считанные дни с помощью сэндвич-панелейУстанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
Лего для взрослых: дом за считанные дни с помощью сэндвич-панелейУстанавливаем минераловатную изоляцию. Элементы укладываем встык
Лего для взрослых: дом за считанные дни с помощью сэндвич-панелейКрепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
Лего для взрослых: дом за считанные дни с помощью сэндвич-панелейНа колоны крепим уплотнитель, отступив от наружного края 20 мм
Лего для взрослых: дом за считанные дни с помощью сэндвич-панелейПеред монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
Лего для взрослых: дом за считанные дни с помощью сэндвич-панелейУстанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru
Сэндвич-панели должны плотно прилегать друг к другу
ФОТО: minikrane.ru

Внимание! Добиться плотного прилегания позволяют специальные прижимные устройства, однако ударный метод воздействия категорически запрещён.

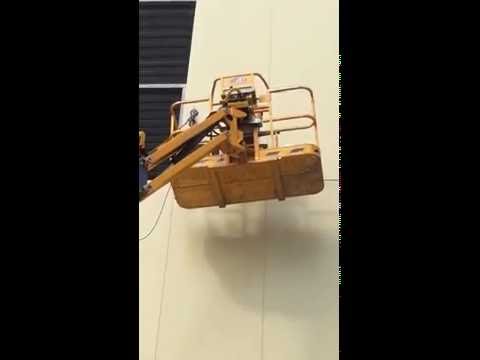

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru
Для крепления сэндвич-панелей следует использовать специальный крепёж
ФОТО: edelveis72.ru

Внимание! Для формирования прочного и надёжного соединения шурупы следует располагать под прямым углом к фиксируемой сэндвич-панели.

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru
Доборные элементы увеличат срок службы строения
ФОТО: 9234022.ru

Монтаж кровельных сэндвич-панелей: последовательность действий

Чтобы крыша из сэндвич-панелей получилась прочной и надёжной, стоит ответственно подойти к её монтажу. Внимания заслуживает каждый этап, а потому следует придерживаться строгой последовательности действий, чтобы не нарушить технологию выполнения работ.

Михаил Старостин
Комментарий
Михаил Старостин
Руководитель бригады ремонтно-строительной компании "Дом Премиум"
Задать вопрос
"Монтаж кровельных сэндвич-панелей производится в том случае, если уклон кровли не превышает 7º.
"
Тщательное соблюдение технологии является обязательным при выполнении монтажаФОТО: rusolymp.ru
Тщательное соблюдение технологии является обязательным при выполнении монтажа
ФОТО: rusolymp.ru

Подъём панелей и укладка в проектное положение

Процесс подъёма сэндвич-панелей на значительную высоту достаточно затруднён. Такие изделия весят больше стеновых и имеют большие поперечные размеры. Кроме того, для их утепления используется наполнитель с большей плотностью.

Внимание! При подъёме панели нельзя допускать повреждения замков и нарушения целостности полимерного покрытия.

Предпочтительно использование специальных приспособлений. Допустим подъём на поддонах на стропах при отсутствии механического либо вакуумного захвата

Для подъёма сэндвич-панелей используется специальное оборудованиеФОТО: static.tildacdn.com
Для подъёма сэндвич-панелей используется специальное оборудование
ФОТО: static.tildacdn.com

Поперечный стык

Монтаж начинается с установки первой панели. Если длина ската превышает 12 м, работы ведутся от свеса к коньку. Первый элемент располагают на прогоне по скату и фиксируют при помощи саморезов, после предварительной проверки пространственного положения. Следующий элемент подрезают с нижней (торцевой) части для удаления излишков утеплителя. Поднимают наверх. Выполнив расстроповку, формируют поперечный стык. Аналогичным образом монтируют остальные элементы.

Поперечная стыковка элементовФОТО: mpcomm.ru
Поперечная стыковка элементов
ФОТО: mpcomm.ru

Продольный стык

Формирование продольного соединения осуществляется аналогичным способом. Технология идентична. Основное отличие заключается в подрезке утеплителя вдоль длинной стороны элемента и использование силиконового герметика для получения прочного и надёжного соединения. Герметизирующий состав наносится на стык непосредственно перед соединением сэндвич-панелей.

Стык требует тщательной герметизацииФОТО: pmstroi.ru
Стык требует тщательной герметизации
ФОТО: pmstroi.ru

Крепление

Крепление кровельных сэндвич-панелей производят в нижнем прогибе. В местах соединения чаще всего используют специальные заклёпки. Крепёж располагают через каждые 30 см. При фиксации обязательно предусматривают зазор в 2 – 3 мм для компенсации температурной деформации.

Все элементы следует надёжно зафиксироватьФОТО: sandwich-panel.by
Все элементы следует надёжно зафиксировать
ФОТО: sandwich-panel.by

Монтаж фасонных элементов

С помощью фасонных элементов можно придать кровле законченный внешний вид. Их монтируют в местах соединения сэндвич-панелей. Предусматривают нахлёст в 10 см. Для обеспечения достаточного уровня герметичности, используют силиконовые составы.

Доборы обеспечат достаточный уровень герметичностиФОТО: rsp.spb.ru
Доборы обеспечат достаточный уровень герметичности
ФОТО: rsp.spb.ru

Особенности монтажа панелей повышенной огнестойкости

Для обеспечения требуемых эксплуатационных характеристик формируемой поверхности, зазоры в местах соединения панелей и конструкций заполняются минеральной ватой. Замковые соединения закрываются нащельниками с обеих сторон. Плотность используемого утеплителя должна быть больше 125 кг/м³. Толщина фасонных элементов – более 0,5 мм. Крепёж следует располагать максимум через 30 см.

Делитесь в комментариях, приходилось ли вам монтировать сэндвич-панели. Какую технологию вы использовали?
