#лучшедома. Как сделать патрон на болгарку без токаря

На чтение: 5 минутНет времени?

Текст

9908

Использование лепестковых насадок очень удобно, если вам нужно отшлифовать сложную по форме поверхность. Такие насадки имеют два основных типа: диск и круг. Диски используются для болгарки и крепятся на ней стандартным способом. А круги – это насадки на дрель со штырём для фиксации. Оба этих варианта очень востребованы в различных работах, такие насадки долговечны и работают до полного истирания. Но работа такой насадкой на дрели не очень удобна из-за положения лепестков, приходится держать инструмент боком, что мешает обзору. С болгаркой всё намного удобнее. Но закрепить круг на болгарку невозможно из-за отсутствия соответствующего креплению патрона. Патроны есть в продаже, но подобрать их к болгарке непросто, подходящие экземпляры крайне редко можно найти. Возможно заказать подгонку патрона токарю, но вот автор YouTube-канала StoDel_56 на собственном опыте продемонстрировал, как можно обойтись своими силами в переделке патрона. Возможно, и вам будет интересен этот опыт.

Читайте в статье

1 Что потребуется для переделки
2 Расточка патрона под болгарку
3 Доработка патрона для устранения биения

Что потребуется для переделки

Переделать патрон под болгарку без токаря непросто, но в принципе возможно. Сразу нужно отметить, что точность при ручной переделке будет неидеальной и нужно будет ещё потратить время на подгонку и шлифовку.

Патрон на болгарку без токаря — Но в любом случае работать болгаркой с лепестковым насадками вам будет очень удобно

Вы сможете использовать насадки с разным абразивом, большого диаметра и маленькие

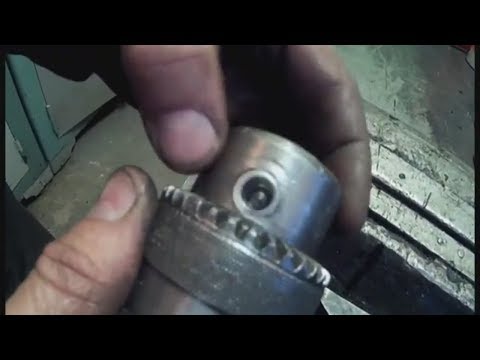

Для переделки лучше взять патрон для свёрл 1,5-10 мм с посадкой на конус В12 – это оптимальный вариант, нужно просто его рассверлить и нарезать резьбу для крепления насадок

Из инструментов вам потребуется дрель на стойке со свёрлами разного диаметра. Приготовьте куски бруса для фиксации патрона в процессе работы.

Расточка патрона под болгарку

Чтобы работать с патроном, его нужно надёжно зафиксировать. Для этого потребуется кусок бруса и сверло.

Сверло нужно посадить в центр бруса так, чтобы оно держалось в нём намертво. Для этого сначала просверлите примерно на глубину 2,5 см, а потом продолжайте сверлить, с силой вдавливая сверло в поверхность. Оставьте на поверхности кончик в 3 см

Теперь можно надеть патрон на этот штырь и прочно зафиксировать его

Патрон должен не только держаться на штыре, но и не крутиться на нём, если он крутится, используйте дополнительные зажимы

Для расточки патрона возьмите сверло на 12 мм и заточите его кончик так, чтобы передний угол был немного отрицательным. Это нужно для того, чтобы сверло скоблило поверхность патрона

Расточите отверстие в патроне на сверлильном станке

Следующее сверло должно соответствовать диаметру шпинделя

Сверлу большого диаметра нужно придать такую форму, чтобы его кончик заходил в отверстие патрона, выступая в роли направляющего

Две режущие кромки сверла сделают расточку под шпиндель болгарки

При расточке важно строго соблюдать направление, чтобы не получилось перекосов

Вы получите посадочное гнездо, соответствующее размерам вашей болгарки

В патроне нужно нарезать резьбу, используйте метчики первого и второго номеров. Для смазки автор рекомендует использовать льняное масло

Резьба готова, значит, можно провести ходовые испытания изделия

Нужно отметить, что патроны на небольшие болгарки найти немного легче. Трудности возникают именно с диаметром М14. Можно поискать переходники, но это долго и хлопотно

Доработка патрона для устранения биения

Даже если бы вы проделали всю эту процедуру на токарном станке, небольшое биение всё равно бы присутствовало. Проблема в том, что при нарезке резьбы метчиками сложно соблюсти соосность, так что в любом случае придётся дорабатывать патрон. Резец, конечно, даёт большую точность в сравнении с метчиками.

Для устранения биения на токарном станке растачивают кулачки патрона. При отсутствии станка вы можете выйти из положения, шлифуя кулачки насадкой на дремеле. Делается это на работающем инструменте, закреплённом в верстаке

Полностью устранить биение вам вряд ли удастся, но добиться весьма приличного результата возможно. Дополнительно для устранения вибрации можно отшлифовать головку патрона снаружи.

Самоделка эта годится только для лепестковых барабанов. Не стоит использовать её для сверления, это может быть опасно из-за слишком больших оборотов. Не рискуйте использовать в таком патроне и фрезы, фреза может закусить и вырвать инструмент из рук. А вот для лепестковых барабанов и торцевых шлифовальных насадок инструмент вам точно пригодится. Таким образом, самодельный патрон будет решать нестандартные для болгарки задачи.

ФОТО: YouTube.com

Дополнить этот материал можно небольшим видео по ремонтным работам на сверлильном патроне, эти знания могут в будущем вам очень пригодиться:

#лучшедома. Как сделать патрон на болгарку без токаря

Watch this video on YouTube

Поделитесь своим мнением о приведённом опыте в комментариях! Как считаете, насколько такая насадка на болгарку будет эффективна? Если у вас есть опыт по изготовлению подобных изделий, присылайте свои фото процесса и подробное описание. Самые интересные материалы мы непременно опубликуем.
