Работая на приусадебном участке либо имея небольшой надел на некотором расстоянии от дома, приходится постоянно перевозить тот или иной груз: выращенный урожай либо собравшийся мусор. Облегчить труд поможет прицеп для мотоблока, изготовить который можно своими руками. Для этого надо познакомиться с устройством тележки для мотоблока, приобрести необходимые материалы и комплектующие, а затем приступить к работе.
Решая, как сделать своими руками тележку для мотоблока, надо сначала определиться, какой груз будет транспортироваться с её помощью. Это окажет серьёзное влияние на конструкцию изготавливаемого изделия. В зависимости от грузоподъёмности прицепы принято делить на приспособления, позволяющие перевезти:
до 70 кг. Имеют простое конструктивное исполнение;
до 110 – 120 кг. Универсальный вариант. Чаще всего используется в домашнем хозяйстве;
более 120 кг. Обладают расширенным функционалом. Предъявляют повышенные требования к прочностным характеристикам материалов, используемых при изготовлении несущего элемента и отделки.
В самом общем случае в состав тележки для мотоблока входит:
рама, воспринимающая нагрузку в процессе эксплуатации. Для её изготовления может использоваться швеллер либо прокат в зависимости от требуемой грузоподъёмности;
кузов, в который непосредственно будет загружаться транспортируемый груз;
сцепное устройство или дышло, с помощью которого прицеп соединяется с мотоблоком;
водительское сидение. Конфигурация и размер разрабатываются с учётом телосложения владельцев;
Продумывая, как сделать телегу для мотоблока своими руками, следует определиться с количеством осей. Для двухосной конструкции следует предусмотреть гидравлический привод опрокидывания кузова. Для одноосной достаточного ручного.
Если грузоподъёмность устройства превышает 350 кг, стоит позаботиться о тормозной системе. В противном случае, при спуске с возвышенности может произойти опрокидывание тележки. Чтобы кузов сохранял горизонтальность после отсоединения от мотоблока, стоит предусмотреть упоры.
Возможные варианты прицепа для мотоблока с фотопримерами
Бывает достаточно сложно сразу подобрать подходящий вариант для нужд своей семьи. В таком случае стоит изучить уже собранные конструкции. Это позволит лучше разобраться в конструктивных особенностях и, при необходимости, внести некоторые изменения в конструкцию. Предлагаем посмотреть фото мотоблоков с прицепом, которые можно изготовить своими руками.
ФОТО: avtoromny.clan.suПрицеп для мотоблока своими руками: чертежи, материалы, порядок изготовления
Чтобы телега для мотоблока, изготовленная своими руками, получилась качественной, надо найти правильные чертежи, содержащие всю необходимую информацию, и закупить качественные материалы. Перечень необходимых материалов и инструмента может существенно отличаться в зависимости от грузоподъёмности и конструктивных особенностей конструкции. Предлагаем познакомиться с порядком изготовления подобного изделия своими руками, если цена прицепа для мотоблока кажется слишком большим.
Перечень материала зависит от характеристики и особенностей изготавливаемого прицепа. Для рамы потребуется металлический профиль, трубы, уголки, швеллера. Их размер выбирается с учётом требований чертежей. Для изготовления поддона берётся лист толщиной до 2 мм.
Внимание! Для соединения элементов может использоваться различный крепёж. Если выбор сделан в пользу ботов и гаек, от оборудования для заклёпок можно отказаться.
Колёса для прицепа мотоблока могут быть разного диаметра. Нередко выбор делается в пользу колёс «Жигулей» либо «Москвича». Такая конструкция будет иметь хорошую проходимость.
Изготовление самодельного прицепа для мотоблока своими руками
Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.
Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:
Иллюстрация
Порядок действий
Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова
Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется. Особое внимание уделяется углам, под которыми располагаются соседние элементы
Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции
Ходовая часть
Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:
Иллюстрация
Порядок действий
При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
Приваривается дышло, если это не было сделано ранее
Кузов, обшивка каркаса
Формирование кузова выполняется в следующей последовательности:
Иллюстрация
Порядок действий
К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения
Тормоза на прицеп к мотоблоку своими руками: порядок изготовления
Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:
крепим барабан на ступице одного из колёс;
к тормозному диску привариваем отрезок трубы;
надеваем механизм на ось;
на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.
Внимание! Тормоз обычно устанавливается на одно колесо. Создаваемого им усилия достаточно для остановки прицепа.
Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:
Прочие детали
Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:
откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.
ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному
Самостоятельное изготовление сцепки для мотоблока
Для соединения прицепа с мотоблоком используется специальная сцепка. Её размеры и конструкция могут отличаться в зависимости от модели мотоблока. В целом, такая система должна обеспечить устойчивость конструкции и облегчить управляемость мотоблока.
ФОТО: stroy-podskazka.ruКонфигурация сцепки мотоблока, изготавливаемой своими руками, может отличаться
Чертежи сцепки для мотоблока, выполняемого своими руками
Чтобы изготовить сцепку для мотоблока своими руками, надо разработать детальный чертёж. В нём будет содержаться вся необходимая информация об основных элементах и их размерах. При разработке конструкции учитываются особенности самого мотоблока. Предлагаем познакомиться с чертежами возможных вариантов:

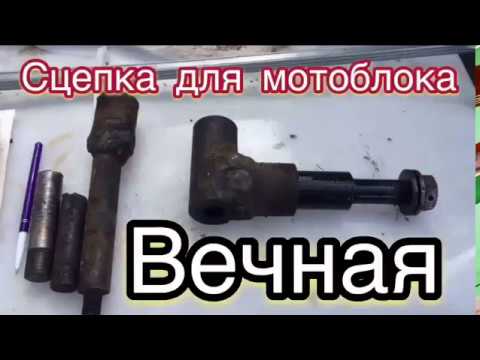

Как сделать сцепку для прицепа мотоблока: алгоритм действий и видеоинструкция
Дышло – система сваренных труб, соединяемых с лонжероном прицепа. В месте соединения монтируется сцепка для прицепа мотоблока. Её установка должна быть сравнительно простой. При этом, соединение должно получаться прочным, надёжным, дающим возможность обеспечения лёгкого поворота тележки с мотоблоком.
Изучив фото, видео, разработав чертежи с размерами для изготовления прицепа своими руками, можно приступать к сборке конструкции. Работы выполняются в следующей последовательности:
в месте соединения труб дышла ввариваем отрезок трубы диаметром 40 мм и длиной 10 см;
внутрь трубы запрессовываем два подшипника;
со стороны прицепа на трубу устанавливаем шайбу. Она будет использоваться для размещения оси с резьбой от прицепного устройства;
формируем сцепку из квадратной трубы. Для этого просверливается сквозное отверстие, диаметр которого равен поперечным размерам фиксирующего пальца;
усиливаем квадратную трубу листом металла. Края труб загибаются.
Предлагаем посмотреть видео, в котором рассказывается, как изготовить своими руками сцепку прицепа для мотоблока «Нева»:
Нюансы изготовления прочих видов прицепов для сельхозтехники
Прицепы могут присоединяться и другим видам сельхозтехники. При изготовлении подобной конструкции следует учитывать ряд нюансов. Внимание уделяется не только материалу, но и размеру конструктивных элементов.
Прицеп для культиватора своими руками: нюансы изготовления

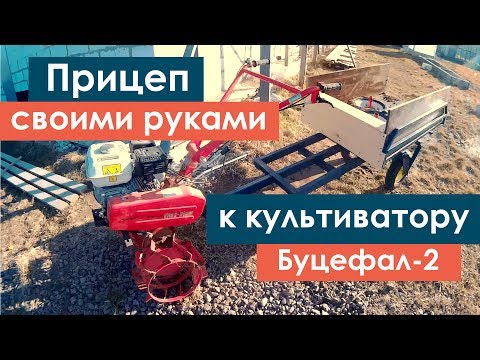

Изготовив прицеп для культиватора своими руками, можно существенно облегчить управление подобным устройством. Как правило, такие механизмы имеют меньшую мощность, по сравнению с мотоблоками. Это влияет на размеры готовой конструкции. Предлагаем посмотреть следующие видео, чтобы разобраться с нюансами изготовления:
Как сделать двухосный прицеп к мотоблоку: видеоинструкция
Если планируется за раз перевозить большой объём груза, от использования одноосной модели стоит отказаться. Она не сможет выдержать нагрузку. Кроме того, не всегда обладает достаточно устойчивостью при передвижении по пересечённой местности. Это может стать причиной опрокидывания конструкции. У двухосных устройств смещённый центр тяжести.
Внимание! Некоторые владельцы для изготовления двухосной модели используют уже готовый мост автомобиля. Конструкция позволит перевезти большой объём груза, но получится громоздкой.
Предлагаем посмотреть видео, чтобы лучше разобраться, как сделать прицеп с двумя осями к мотоблоку своими руками.

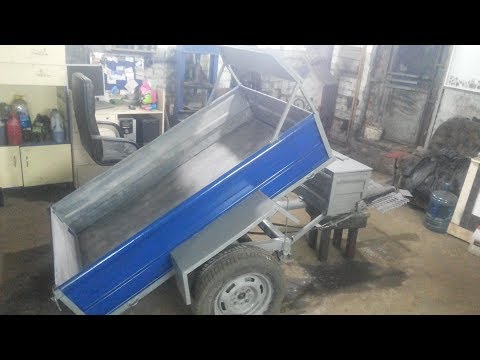

Самосвальный прицеп для мотоблока: особенности конструкции
Облегчить выгрузку привезённого груза позволяет самосвальный прицеп для мотоблока. Подобная конструкция имеет смещённый центр тяжести, для облегчения опрокидывания кузова.
Возможность опрокидывания кузова обеспечивается за счёт особой конструкции кузова. Предлагаем посмотреть видео, чтобы познакомиться с нюансами изготовления самосвальных прицепов:
Делитесь в комментариях, приходилось ли вам изготавливать прицеп для мотоблока своими руками, и какой конструкции вы отдели предпочтение.
