Бывает так, что покупаешь прибор, а толковой инструкции к нему нет. Или она ‒ на китайском. Вот, к примеру, на индикаторной отвёртке написано ‒ 4 в 1, а что за остальные функции, кроме определения фазы, совершенно непонятно. И лежит она без дела, а могла бы, оказывается, очень пригодиться. Разберёмся, на что способна эта небольшая вещица, и вы поймёте, что каждый рубль в её стоимости полностью оправдан.

С батарейками или без?

Прежде чем разбираться с функциями индикаторных отвёрток, нужно отметить, что они могут иметь разновидности, объединённые общим принципом работы. Они бывают контактными или бесконтактными, для работы которых не нужно непосредственно прикасаться к проводке.

Простейшие тестеры имеют в качестве индикатора неоновую лампу.  Устройства с дополнительными функциями оснащены батарейками. В качестве сигнализатора может быть не только световой, но и звуковой сигнал. Некоторые модели дополнительно оснащены дисплеем.

Тайные способности индикаторной отвёртки
ФОТО: YouTube.com

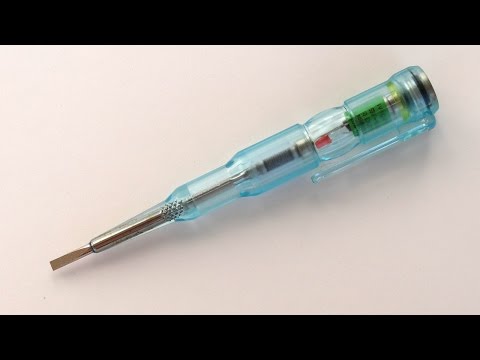

Для исследования дополнительных функций отвёртки удобнее всего использовать универсальную модель на батарейках, стоимость которой – около 70-100 руб. Она позволяет определять скрытую проводку бесконтактным способом
Чтобы проверить работоспособность тестера, достаточно замкнуть цепь, прикоснувшись к жалу и навершию. У рабочего устройства сразу загорается индикатор
ФОТО: YouTube.com
Чтобы проверить работоспособность тестера, достаточно замкнуть цепь, прикоснувшись к жалу и навершию. У рабочего устройства сразу загорается индикатор

Определение фазы

Самая главная функция индикаторной отвёртки – определение фазы. Чтобы проверить её, нужно поместить жало в контакт розетки.

Если индикатор заработал – здесь расположена фаза. Не заработал – нольФОТО: YouTube.com
Если индикатор заработал – здесь расположена фаза. Не заработал – ноль

Прозвонка на целостность провода

Тестер поможет не только определить целостность провода, но и найти место разрыва. Сделать это несложно. Чтобы установить целостность, достаточно прикоснуться к наконечнику индикаторной отвёртки и жалом – к проводу, а другой рукой – зажать кончик провода.

Если индикатор сработал – значит, провод цел. Если нет – есть разрыв в цепиФОТО: YouTube.com
Если индикатор сработал – значит, провод цел. Если нет – есть разрыв в цепи
Для определения места разрыва нужно один конец провода запитать от фазы в розеткеФОТО: YouTube.com
Для определения места разрыва нужно один конец провода запитать от фазы в розетке
После этого, коснувшись контактной площадки на навершии тестера, нужно жалом провести вдоль провода. Пока в нём есть напряжение, индикатор будет светиться, а на месте разрыва и дальше он перестанет работатьФОТО: YouTube.com
После этого, коснувшись контактной площадки на навершии тестера, нужно жалом провести вдоль провода. Пока в нём есть напряжение, индикатор будет светиться, а на месте разрыва и дальше он перестанет работать

Потом не забудьте отсоединить жилу от фазы и только тогда заниматься её ремонтом.

Проверка ламп и предохранителей

Тестер поможет определить целостность предохранителя или лампы. Для такой проверки не потребуется источник питания.

Достаточно прикоснуться одной рукой к контакту проверяемого прибора, а затем жалом отвёртки – к другому. Далее ‒ замкнуть цепь пальцем на навершии. Если лампа или предохранитель исправны – вы получите сигнал индикатораФОТО: YouTube.com
Достаточно прикоснуться одной рукой к контакту проверяемого прибора, а затем жалом отвёртки – к другому. Далее ‒ замкнуть цепь пальцем на навершии. Если лампа или предохранитель исправны – вы получите сигнал индикатора

Поиски скрытой проводки

Индикаторная отвёртка способна найти проводку, скрытую под двухсантиметровым слоем штукатурки.

Для обнаружения скрытой проводки нужно взять тестер за жало и навершием провести по стене. Там, где находится провод под напряжением, загорится светодиод или прозвучит звуковой сигналФОТО: YouTube.com
Для обнаружения скрытой проводки нужно взять тестер за жало и навершием провести по стене. Там, где находится провод под напряжением, загорится светодиод или прозвучит звуковой сигнал

Таким образом очень удобно искать, например, место прохождения провода к выключателю светильника. Только помните, что обнаружить можно только линию под напряжением.

Практические навыки по применению индикаторной отвёртки вы можете почерпнуть в этом небольшом видео:

А каким тестером пользуетесь вы? Посоветуйте удачную, по вашему мнению, модель в комментариях!
