Для копчения необходим не только правильный выбор технологии обработки определенных продуктов питания, но и понадобится специальное оборудование. В данной статье мы рассмотрим дымогенератор для холодного копчения своими руками, чертежи, комплектующие детали, монтажные операции. После изучения этих сведений будет не трудно сделать конструкцию, в точности соответствующую индивидуальным потребностям.

Дымогенератор для холодного копчения своими руками: чертежи
Качественная самоделка выполняет свои функции не хуже, чем фабричное изделие

Основные сведения

Обработка дымом используется сотни лет. Она уничтожает вредные микроорганизмы, предотвращает разложение органики, продлевает срок хранения продуктов питания. Грибы, мясо, рыба после соответствующей процедуры приобретают специфический приятный вкус.

К сожалению, некоторые достижения современной науки используются не для пользы потребителей. С помощью умело подобранных химических соединений имитируется вид и вкусовые параметры копчений. Остается только надеяться, что ингредиенты «Жидкого дыма» действительно безвредны. Исключить ненужные риски поможет самодельный дымогенератор для коптильни холодного копчения. Его параметры не сложно подобрать в точном соответствии с имеющимися запросами по объемам перерабатываемого сырья.

Процесс обработки дымом можно полностью контролировать самому. Красивая упаковка не является 100% гарантией, защищающей от подделок
Процесс обработки дымом можно полностью контролировать самому. Красивая упаковка не является 100% гарантией, защищающей от подделок

Особенности кулинарной обработки

На практике применяют два способа. В горячем копчении используется диапазон температур от +55°C до +110°C. Главным преимуществом является быстрота создания готовых к употреблению продуктов. Однако такую обработку нельзя назвать бережной. Чрезмерно высокая температура способна разрушить витамины, иные полезные соединения. Допустимо неравномерное воздействие на весь объем, поэтому возможен брак. Срок хранения готовых продуктов меньше, чем при холодном копчении.

Для воспроизведения второй методики применяют оборудование, которое представлено в данной статье. С его помощью обработка дымом выполняется в бережном режиме (от +25°C до +30°C). Если в первом варианте продолжительность процедуры составит несколько часов, то здесь понадобятся дни. Зато готовая продукция будет содержать много полезных ингредиентов. Ее срок хранения увеличится.

Важно! Дымогенераторы для холодного и горячего копчения – это разные устройства. В данном случае необходимо понизить температуру продуктов горения до оптимального уровня.

Аппетитное вкусное угощение – результат правильного применения технологии копчения
Аппетитное вкусное угощение – результат правильного применения технологии копчения

К сведению! Дым создают с применением тлеющей древесины. Для копчения используют только лиственные породы, не содержащие смол. Яблоня, вишня или груша отличаются особо приятными ароматическими характеристиками. Но такое сырье найти трудно. Подойдут более распространенные деревья: ива, ольха.

Формулировка требований

Для выбора подходящего варианта необходимо использовать изложенные данные о технологии холодного копчения. Также необходимо учитывать ограниченные технические и финансовые возможности обычного человека. С помощью этих факторов не сложно сформулировать требования к оборудованию:

  • Устройство должно генерировать дым с высокой интенсивностью.
  • Необходима его непрерывная подача в рабочую камеру с охлаждением до приемлемой температуры.
  • Удобно, если работу установки не надо контролировать. Но одновременно следует помнить о необходимости выполнения элементарных правил пожарной безопасности.
  • Щепки стоят недорого. Но пригодится максимально полное использование такого топлива. То позволит при разумном объеме генератора увеличить интервал между загрузками.
  • Чем сложнее, тем менее надежны конструкции. Надо выбирать достаточно простой для создания в домашних условиях дымогенератор, хорошо приспособленный к длительной эксплуатации.

Важно! Если решено купить дымогенератор для холодного копчения, цена будет только одним из важных факторов. Следует обращать внимание на приведенные в этом разделе требования, чтобы выбрать качественное оборудование без ошибок.

Качественный генератор дыма, сделанный на заводе, также не слишком сложен
Качественный генератор дыма, сделанный на заводе, также не слишком сложен

Особенности устройства дымогенератора для холодного копчения своими руками

Простая конструкция состоит из следующих компонентов:

  • Емкость. На ее дно помещают слой опилок. Съемная крышка используется для пополнения запасов топлива. В нижней части – отверстие для поджигания.
  • Шланг подачи воздуха. Он устанавливается в верхней части корпуса.
  • Там же, но с другой стороны, монтируют патрубок выхода. Дым из него поступает в рабочую камеру коптильни.
  • Нагнетатель воздуха.

Дымогенератор для холодного копчения своими руками: чертежи с разными вариантами установки эжектора
Дымогенератор для холодного копчения своими руками: чертежи с разными вариантами установки эжектора

Каждый из способов монтажа обладает определенными преимуществами и недостатками:

  • Верхний – удален от области тления, поэтому узел не подвергается излишним тепловым воздействиям. Здесь дым очищается слоем засыпки и охлаждается за счет более длинного пути.
  • Нижний монтаж удобен для оперативного пополнения запаса древесных опилок. В этом случае свободному прохождению дыма не создаются существенные препятствия. В первом случае при использовании сырья из слишком мелких фракций не исключено снижение производительности.

Как сделать дымогенератор для холодного копчения своими руками: чертежи и правильная подготовка

Следует проект изучать в целом, чтобы созданным изделием было удобно пользоваться, а характеристики дыма соответствовали оптимальным параметрам. Поэтому вначале надо правильно определить место, в котором будет установлена коптильня. Необходимо обеспечить свободный доступ ко всем ее частям. Пригодится стол, на котором можно раскладывать и фасовать продукты.

«Классическая» схема коптильни
«Классическая» схема коптильни

На рисунке видно, что охлаждение выполняется в длинном канале. Генератор дыма находится внизу, поэтому нагретый воздух поднимается самостоятельно. Явным преимуществом такого решения является автономность. Его использовали наши предки, не знавшие электричества. Но и в наши дни при наличии собственного земельного участка можно реализовать подобный проект. Оборудование будет выполнять свои функции экономично, без потребления электроэнергии.

В этом случае необходимо принудительное перемещение дыма
В этом случае необходимо принудительное перемещение дыма
Здесь использован с пользой склон на земельном участке
Здесь использован с пользой склон на земельном участке

Подобные масштабные сооружения создают на основе специального инженерного проекта. Их применяют для производства пищевых продуктов в коммерческих объемах. Обычные бытовые задачи будут решены успешно с меньшими затратами.

Пример чертежа дымогенератора для холодного копчения
Пример чертежа дымогенератора для холодного копчения

Ниже отмечены важные для потребителей особенности:

  • Изображенное на рисунке устройство является мобильным. Его можно подключать к разным коптильням, перевозить, хранить без лишних затруднений.
  • Оно не нуждается в дополнительном источнике энергии. Поджигание и доступ воздуха – через отверстие диаметром 10 мм в нижней части корпуса.
  • Если сделать дно съемным, будет проще удалять золу.
  • Специальные гайки-барашки, это не только крепежные элементы. Их форма упрощает надежную фиксацию конструкции на земле.
  • Назначение остальных элементов понятно из чертежа. Следует отметить, что размеры приведены рабочие. Но они не являются обязательными. При необходимости будущий пользователь вправе внести собственные коррективы.
Если нет подходящей трубы, можно сделать прямоугольный корпус
Если нет подходящей трубы, можно сделать прямоугольный корпус
Изделия из нержавеющей стали дороже. Но они отличаются повышенной устойчивостью к внешним воздействиям, поэтому отличаются долговечностью
Изделия из нержавеющей стали дороже. Но они отличаются повышенной устойчивостью к внешним воздействиям, поэтому отличаются долговечностью
Устройство извлечения дыма можно вынести за пределы корпуса. Такое решение предотвратит засорение узла
Устройство извлечения дыма можно вынести за пределы корпуса. Такое решение предотвратит засорение узла

Важно! При расположении эжектора вверху, надо обеспечить достаточно свободное прохождение дыма через уплотненный слой опилок. Для этого используют металлическую спираль, или трубку с перфорацией.

Для охлаждения дыма увеличивают длину трубы от генератора до коптильни. На следующем рисунке приведен пример более совершенной системы.

Генератор дыма с эффективным охлаждением
Генератор дыма с эффективным охлаждением

Здесь применен электрический нагреватель с регулятором (1). Дым отбирается в верхней части. При прохождении по змеевику (2) он охлаждается. Следующий блок выполняет функции фильтра. В нижней части накапливается влага. Для последующего удаления применяют встроенный вентиль (3). Выше – вмонтирован аналоговый термометр (4).

Важно! При установке змеевика в проточную воду охлаждение будет еще интенсивнее.

Для подачи воздуха в эжектор часто используют аквариумный компрессор. Эта специализированная техника обладает достаточной производительностью. Она рассчитана на долговременную работу без присмотра. Минимальный шум и разумную стоимость также надо отметить, кок положительные характеристики.

Компактный аквариумный компрессор. В некоторых моделях есть регулировка производительности
Компактный аквариумный компрессор. В некоторых моделях есть регулировка производительности
Компрессор дымогенератора для коптильни холодного копчения своими руками сделать не сложно
Компрессор дымогенератора для коптильни холодного копчения своими руками сделать не сложно

При самостоятельном изготовлении подобных конструкций надо выбрать подходящие комплектующие узлы. Хорошо подходят компьютерные вентиляторы. Они способны длительное время выполнять свои функции без поломок.

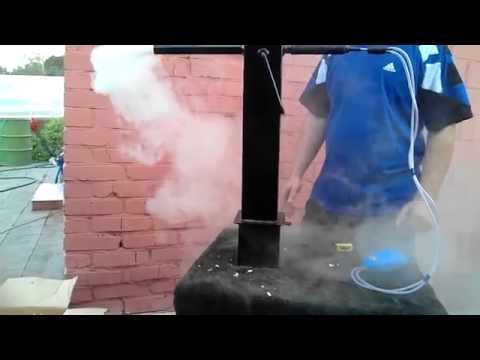

Создание дымогенератора своими руками для холодного копчения: видео и текстовая инструкция

Для изготовления основной части конструкции можно использовать чертежи, которые были представлены ранее. Следующие советы помогут выполнить сборку без ошибок:

  • Выбирают толщину стенок стального корпуса более 2,5 мм, чтобы предотвратить деформации при сильном нагреве.
  • Так как в верхней части температуры большой не будет, допустимо применение гибкого шланга для подсоединения компрессора. Бобышку можно изготовить из тефлона. Она выполняет функции изолятора и соединительного элемента. В нее вставляют трубки соответствующих размеров.
Вместо этого узла можно использовать подходящие стандартные метизы
Вместо этого узла можно использовать подходящие стандартные метизы
  • Дно не обязательно надо делать съемным. При желании, создают широкое отверстие с закрывающейся дверцей. Через него извлекают золу. Перемещением заслонки регулируют тягу. Такой вариант используют при большом размере корпуса.
  • Верхняя крышка должна закрываться плотно.
  • Все сварные соединения очищают. Чтобы предотвратить появления ржавчины, снаружи корпус покрывают грунтом и краской. Эти составы должны быть устойчивы к высоким температурам.
  • После сборки и присоединения компрессора емкость заполняют опилками и проверяют работоспособность устройства.

Дополнительные рекомендации и вывод

Изучив актуальные предложения рынка и после точной оценки собственных сил, будет не сложно принять правильное решение. Чтобы изготовить дымогенератор для холодного копчения своими руками, чертежей недостаточно. Понадобятся не только теоретические знания, но и практические умения. Впрочем, при правильном подборе комплектующих деталей в данном случае трудности будут минимальные.

Функциональный генератор дыма можно сделать без лишних расходов
Функциональный генератор дыма можно сделать без лишних расходов
