Бетонный и пластиковый дренажный колодец: подробное руководство по выбору и монтажу

При выборе участка под строительство дачи или жилого дома важно изучить особенности местности. В низинах, на участках, расположенных близко к водоемам, очень часто застаивается вода. Как спасти свой дом и сад от губительного воздействия повышенной влажности грунта? Выход один – использовать дренажную систему. Какие материалы использовать, как правильно установить и обслуживать бетонный и пластиковый дренажный колодец, цены и дополнительные элементы дренажной системы – ответы на эти и другие вопросы в нашем материале.

Что такое дренажный колодец и для чего он нужен на участке

Обустройство дренажной системы на участке – занятие хлопотное. Лучше всего озаботиться этим еще до того, как будет построен дом. Дренажные каналы лучше закладывать в самом начале освоения участка. Заранее подумайте, где установить так, чтобы они не мешали освоению площади. Согласитесь, мало кому понравится, когда после укладки тротуарной плитки и разбивки сада начнется рытье траншей для дренажа.

Совет! Решая, где расположить приемный бассейн для дренажа, учтите, что систему можно объединить с системой автономной канализации.

Какую воду следует устранять с участка:

Хорошая дренажная система может потребоваться для бани. Стоки из моечной при отсутствии центральной канализации направляются по трубам в конусный колодец, где впитываются в грунт.

К сведению! Для дренажной системы отлично подойдет клапан захлопка. Это устройство устанавливается в месте соединения дренажной трубы с накопителем и дает потоку воды идти в обратном направлении даже при полном заполнении колодца.

На рисунке схема как работает система дренирования в разрезе:

Для накопительных резервуаров дренажной системы используют сборные конструкции из бетона или пластика, монолитные резервуары.

Итак, зачем нужен дренаж участка? Ответ прост: он необходим для выведения избыточной влаги, сохранения жилых и хозяйственных построек, является непременным условием урожайности сада и огорода.

Какие бывают дренажные колодцы: типы, виды, краткая характеристика

Трудно подобрать типовой проект дренажной системы. В каждом случае схема расположения колодцев, дрен и поворотных элементов своя и зависит она только от особенностей участка. Системы можно условно разделить на два типа:

• местная – локально решающая проблему на конкретной площадке. Чаще всего локальные системы обустраиваются в месте залегания фундамента дома;
• общая – включающая в себя сборные элементы на всем участке, с подключением поверхностных лотков, пластиковыми шахтами и другими элементами.

Виды дренажных конструкций:

Самым дорогим и редко применяемым считается кольцевой дренаж, при котором трубы располагаются вокруг фундамента ниже глубины залегания грунтовых вод. Более практичной является пристенная конструкция, которая размещается в полутора-двух метрах от дома и заглубляется чуть ниже уровня полов в подвале. Но если речь идет об осушении всей площади участка – потребуется лучевая и систематическая конструкция, объединяющая периферические трубы с центральным каналом, который соединяется с дренажным колодцем.

К сведению! Кроме непосредственной задачи приема излишней влаги, дренажный резервуар освобождает систему от ила и грязи.

Колодцы бывают трех видов:

Для очистки колодцев используют дренажные насосы, которые способны справиться с песком и илом.

Совет! Приобретая дренажный насос, обратите внимание на производителя. Не стоит покупать сомнительные по качеству изделия китайских фирм. Среди самых надежных стоит отметить фирмы «Днепр», «Gardena», «Patriot».

Последнее время стали очень популярны конструкции колодцев из пластиковых колец. Они легко собираются, отличаются долговечностью и практически не нуждаются в ремонте. Безопасный, износостойкий пластик может использоваться даже для питьевых колодцев.

Поворотный пластиковый колодец и его устройство в дренажной системе

Поворотные колодцы необходимы в местах дренажной системы, где стоки меняют направление. Если угол больше 90 градусов, устанавливают стандартную поворотную емкость, если меньше – используют дополнительный гасительный бак, который не позволяет избыточному давлению в трубах прорвать систему. Такие же устройства используют не только для дренажа, но и для канализации.

Совет! Специалисты рекомендуют прокладывать канализационные и дренажные трубы таким образом, чтобы не было резких поворотов. Это избавит от необходимости устанавливать дополнительные колодцы и обеспечит надежное функционирование системы.

Иногда в месте проведения стоков дренажа обнаруживается непредвиденное препятствие и есть необходимость изменить высоту укладки стоков. В этом случае тоже используют поворотную емкость.

Для поворотного устройства необходимо купить емкость диаметром около метра. Только такой размер позволит беспрепятственно осуществлять регулярную чистку.

Смотровой пластиковый колодец: зачем его ставить?

Смотровой резервуар предназначен для проверки состояния дренажной системы. Такие конструкции могут быть круглыми или квадратными. Чаще всего для дренажа применяются прямоугольные колодцы размером 315 х 1000 мм или 400 х 1000 мм.

Смотровые скважины устанавливаются на прямых линиях системы, на местах поворотов и изменения высоты залегания труб. На прямых участках ревизионные колодцы монтируют через каждые 35 метров.

К сведению! Чем больше диаметр труб, тем больше будет расстояние между инспекционными емкостями. Так, например, при диаметре трубопровода в 50 сантиметров, расстояние между колодцами – 75 метров, а при диаметре 70 сантиметров – 100 метров.

В интернете можно найти рекомендации о том, как сделать из пластиковой бочки простейшие инспекционные емкости. Цена такого устройства невысока, а срок эксплуатации – десятки лет.

Поглотительный и накопительный пластиковый колодец: важная часть системы

Поглотительные или фильтрующие колодцы в дренажной системе выводят влагу в водоприемные слои грунта, расположенные на большой глубине. Устанавливают их преимущественно на песчаных и супесчаных почвах.

В таком колодце стоки проходят фильтрацию через песок, гравий и щебенку. Конструкция способна справиться в среднем с одним кубометром влаги в сутки. Диаметр устройства – от полутора метров. Глубина водоотводного резервуара – от двух метров и больше.

Водоприемные колодцы отличаются от поглотительных наличием дна. Они нуждаются в регулярной откачке жидкости дренажным насосом. В герметичном резервуаре вода отстаивается и может использоваться для полива деревьев в саду. А если использовать бактерии для очистки стоков, то такой полив значительно улучшит качество почвы.

Совет! Если установить в коллекторном колодце сигнальный поплавок, можно будет определить уровень его наполнения, не заглядывая под крышку. В продаже есть поплавки с электродатчиками, которые подают сигнал в дом.

Современные полимерные колодцы для систем водоотведения из гофротрубы или сборных колец отличаются доступной ценой и легкостью в монтаже. Для их установки не потребуется специальная техника. Подсоединение дренажных труб к резервуарам осуществляется с помощью пластиковых труб и эластичных хомутов и прокладок, что гарантирует герметичность всей конструкции.

Как соединить дренажную трубу с колодцем на фото:

Материалы и устройства для изготовления дренажных колодцев

Бетонный дренажный колодец: преимущества и недостатки

Еще сравнительно недавно устройству из бетонных колец не было конкурентов. Бетон – исключительно прочный и долговечный материал, который используется для самых различных конструкций, в том числе – и для дренажных систем. Как у каждого строительного материала, у колец из бетона есть свои преимущества и недостатки:

Железобетонные кольца изготавливают вибропрессовальным методом.

Для колодца используются следующие бетонные элементы:

• плиты днища и перекрытия;
• опорные кольца;
• кольца стеновые;
• опорные плиты.

Кольца изготавливают по стандартным размерам. Стеновые конструкции обычно имеют диаметр от 70 до 250 сантиметров и высоту 29-119 сантиметров. Размеры рабочих камер несколько отличаются – диаметр 82-250 сантиметров, высота – 127-311.

Для маркировки колец используют заглавные буквы и цифры, обозначающие диаметр и высоту.

Если бетонные кольца используются для фильтрационного колодца, их устанавливают на гравийную подушку толщиной не менее полуметра.

Важно! Гравийная подушка засыпается даже если в конструкции колодца есть встроенное фильтрационное днище.

Накопительный бассейн устанавливается на бетонную стяжку или на плиту.

Чтобы закрыть резервуар можно использовать металлические или пластиковые вставки, например крышки от Egida. Они отличаются декоративным внешним видом.

Как сделать приемник из бетонных колец следующем видео материале:

Колодец дренажный пластиковый: конструкция на века

Изделия из полимерного пластика заняли прочную лидирующую позицию на рынке водоснабжения и канализации. Преимущества и недостатки конструкций для дренажа из пластика:

Для изготовления колодцев используют ПВХ или полиэтилен высокого давления.

Кессоны из пластика выдерживают перепады температур от минус семидесяти до плюс шестидесяти градусов. Полимер не боится использования мыльных или солевых растворов, что значительно облегчает очистку сборных колодцев.

Совет! Для дренажной системы лучше использовать не литую, а сборную конструкцию. При необходимости можно изменить ее размер с помощью еще одного кольца-вкладыша.

Конструкция дренажного колодца состоит из нескольких элементов:

• лоток для подключения труб;
• шахта из многослойного материала;
• телескопический переходник ;
• люк и рамка.

Для подключения труб применяются специальные муфты, например, ККТ 3. Зачастую для монтажа колодца используют пластиковые гофротрубы, которые могут раздвигаться на нужную длину.

К сведению! Народные умельцы научились использовать для ливневой канализации и подручные материалы. Дренажные элементы изготавливают из пластиковых бутылок, а бассейн сливной – из пластиковой бочки.

Наименьший диаметр для колодца – 31.5 сантиметр. Оптимальным считается размер 1000 мм, но, в принципе, можно заказать производство бесшовных колодцев под ключ и большего диаметра, если в этом есть необходимость. Самыми востребованными являются модели колодцев КСК 600 (с системой фильтрации), КС 2 и ККС 3.

Размеры и максимальные нагрузки указаны на маркировке элементов. Можно купить и готовую модель со всеми необходимыми элементами. Например, модель компании Wavin в комплекте.

Важно! При покупке колодца обратите внимание не только на размеры и цены, но и на маркировку: колодцы класса А15 предназначены для установки в пешеходной зоне, В125 – для мест парковки автомобилей; С250 – для проезжей части.

Расценки на установку таких колодцев сравнительно невысоки, так как транспортировка и монтаж не требуют особых усилий.

Надежно и красиво: пластиковые люки и крышки для колодца

Резервуар для стоков не может обойтись без крышки. Это необходимая мера безопасности не только для пешеходных и автомобильных путей, но и для тенистого уголка сада. Люки для канализационных колодцев изготавливают из чугуна или полимерного пластика.

Производство пластиковых крышек для дренажных колодцев допускает использование вторичного сырья.

В зависимости от типа колодца люки могут иметь круглую, квадратную или прямоугольную форму. Размеры люка подбираются под размеры колодца. Чаще всего используются люки диаметром 80см, но для больших колодцем можно использовать и большие крышки – 100 см в диаметре.

Крышка люка должна полностью откидываться для удобства доступа. Фиксация ее в отверстии производится с помощью болтов в корпусе. В крышках многих производителей таких, как Egida и Gidrolica, предусмотрены усиленные запорные устройства. Как закрепить крышку с подобным устройством подробно описано в технической документации.

Преимущества и недостатки пластиковых люков:

Для садового участка с дренажной системой больше всего подходят люки класса Л. Их устанавливают на колодцах, расположенных вне зоны движения транспорта. Если дренажная емкость располагается на парковке автомобиля, подойдет люк класса С, такая крышка выдержит нагрузку до 12.5 тонн. Кроме класса нагрузки, крышки имеют и маркировку предназначения. Для канализации и дренажных систем подходят люки с маркировкой К, самый востребованный тип – К 3000.

Как установить полимерный люк на шахту в следующем видео сюжете:

Пластиковая труба для колодца: как правильно выбрать

Трубы для дренажного комплекса отличаются от обычных наличием отверстий для поступления влаги из грунта.

В продаже есть готовые трубы с отверстиями, но стоимость комплекса будет значительно дешевле, если купить обычные гофротрубы и сделать в них отверстия. Полимерные трубы несложно продырявить с помощью ножа или шила.

К сведению! Полимерный материал в дренажном комплексе самоочищается, в нем не образуется илистого застоя.

Для дренажа используют каналы большого диаметра, они более производительны. Оптимальным выбором для дачного участка является труба диаметром 20 сантиметров.

Размеры и цены на трубы разные. Какие лучше подобрать для своего участка? Гофрированные каналы за счет своей структуры «гармошкой» являются очень прочными. Их внутренняя часть из гладкого полимера не образует сопротивления движению влаги.

Если глубина залегания дрен – до 4 метров, потребуются более прочные полиэтиленовые каналы с классом жесткости SN 6. Самыми жесткими и прочными считаются дренажи с классом SN 8. Их устанавливают на глубине до 10 метров.

Мастер класс: дренажный колодец своими руками

Технология обустройства дренажной системы довольно проста. Сначала выбирается самая высокая часть участка и уже от нее идет вся система из пластиковых труб, последовательно спускаясь к самой низкой точке, где расположен дренажный резервуар. Если объемы отводимой влаги невелики, для ливневой канализации весь комплекс можно сделать из подручных материалов: трубы изготовить из пластиковых бутылок, а приемник – из покрышек или из бочки. Строительство более капитальных систем потребует использования дренажных труб, каналов и колодцев из пластиковых колец.  Устройство подобных колодцев требует некоторых навыков. Как сделать дренажную емкость:

Фото	Описание работ
	На размеченном для септика участке выкопайте яму необходимой глубины. К высоте колодца следует прибавить около 30 сантиметров для засыпки гравием.
	Дно ямы заполните гравийной смесью. Лучше всего сделать два слоя – мелкий песок и крупный гравий.
	Монтаж начинается с днища. Установите первую часть пластиковой емкости без дна на гравийную подушку.
	Предварительно на стенках емкости изготавливаются отверстия для ввода дренажных труб. Их делают по шаблону с помощью электролобзика. Работать следует крайне осторожно, чтобы в чрезмерной спешке не расколоть поверхность из пластика.
	Проверьте насколько ровно установлен элемент в горизонтальном и вертикальном направлении. Это делается с помощью строительного уровня. Его помещают на верхней части колодца. При необходимости положение конструкции можно подкорректировать с помощью подсыпки подушки.
	Подготовьте соединительные пластиковые муфты. Они необходимы для подключения труб дренажа к колодцу. Диаметр муфт должен быть таким, чтобы они плотно одевались на трубы.
	Для соединения муфт с колодцем используется уплотнительное резиновое кольцо. Его одевают на муфту.
	Соедините с помощью муфты трубу и емкость. Используйте для скрепления герметик.
	Муфта может отклоняться по горизонтальной оси не более, чем на 7.5 градусов.
	Дренажная муфта не должна наклоняться от колодца вниз. В этом случае вода не будет вытекать из трубы и станет застаиваться в системе. Удачным решением будет установка на этом этапе обратного клапана, который не даст воде из колодца попадать обратно в трубы.
	Заполните грунтом яму до верхней части колодца. Используйте для этой цели изъятый грунт или песок, если земля по каким-то причинам не подходит для засыпки.
	Тщательно утрамбуйте засыпанный слой. Используйте специальный инструмент или ручную трамбовку.
	Отрежьте вторую часть пластиковой заготовки для колодца необходимой длины. Для разрезания используйте лобзик или строительный нож. Если емкость состоит из нескольких пластиковых колец стандартной формы, задача упрощается, их не нужно резать.
	Обработайте неровные края заготовки наждачной бумагой. Чем меньше заусениц будет – тем лучше.
	Место соединения частей покройте клеем-герметиком. Подберите для этой цели состав, подходящий для типа пластика, из которого изготовлена емкость.
	Установите вторую часть, убедитесь, что они плотно прилегают друг к другу и скреплены клеем.
	Установите верхнее уплотнительное кольцо и обработайте его герметиком.
	Водрузите верхнюю, сужающуюся часть колодца. Проследите, чтобы она прочно зафиксировалась.
	Засыпьте грунт и плотно утрамбуйте его, как и предыдущий слой.
	Конструкция в разрезе должна выглядеть таким образом.
	Установите на дренажный резервуар съемную крышку. Через это отверстие вы можете впоследствии осуществлять чистку дренажным насосом и контролировать наполнение колодца.
	Остается только покрыть площадку с колодцем плиткой, залить бетоном или расстелить газон – что больше подходит в вашем случае.

Видео инструкция по сборке пластикового колодца:

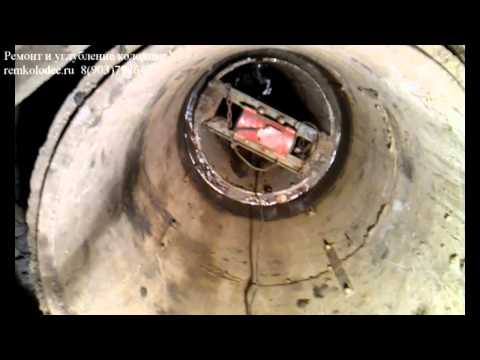

Ремонт колодцев пластиковыми трубами

С помощью пластиковых колец и труб можно не только построить новый резервуар, но и качественно отремонтировать старый. Зачастую старые деревянные шахты разрушаются, и вода теряет свое качество из-за постоянного контакта с гниющей древесиной.

Для ремонта подбирают пластиковые трубы меньшего диаметра и вставляют их в шахту колодца. Если трудно подобрать материал нужного диаметра, можно заказать производство вставок в колодец по индивидуальным размерам. Практикуется и углубление пластиковой трубой, если уровень воды в колодце опустился и необходимо добраться до следующего водоносного слоя. Как углубить шахту, видео рекомендации:

Для ремонта дренажных колодцев из пластиковых труб используют специальные герметики для дна и термоусадочные материалы. Самое слабое место – соединение дренажной трубы с колодцем. Может потребоваться смена обратного клапана или уплотнительной муфты. Для работы емкость предварительно тщательно очищают и просушивают.

Очистка дренажных колодцев с использованием насоса и вручную, видео рекомендации

Если дренажный бассейн заилился, что делать? Самый простой вариант – чистка с помощью дренажного насоса. Откачка воды из колодца происходит с помощью мощного устройства, которое затягивает не только жидкость, но и песок и ил. Прежде чем решить, куда девать воду из системы, оцените ее качество. Застойные, дурно пахнущие отходы не стоит использовать для полива садовых растений. В этом случае сброс воды лучше организовать в компостную яму.

Можно ли почистить бассейн для стоков без использования специальной техники? Можно, но учтите, что занятие это хлопотное и грязное. Запаситесь защитной одеждой и маской. Потребуется как минимум два человека: один спускается в шахту и черпает ее содержимое, второй – принимает ведра. Такой отвод воды из дренажа займет несколько часов.

Видео совет, как почистить заиленный резервуар:

Совет! Профилактическую чистку дренажной системы следует делать не реже, чем один раз в три года.

Где купить пластиковый колодец для канализации: цена, производители, дополнительные элементы

Колодцы из пластика предлагают многие производители. В некоторые комплекты входит крышка с люком. Для фильтрующих колодцев потребуются сборные кольца. Можно использовать для установки дренажной системы трубы большого диаметра.

Сколько стоят материалы для колодца? Цена колец для колодца из полимера зависит от их диаметра. Средняя стоимость одного кольца – 3000 рублей. Шахтная пластиковая труба диаметром 80 сантиметров обойдется вам в 6500 рублей за метр. Декоративные крышки для дренажных колодцев стоят 2500—3000 рублей.

Среди производителей, хорошо зарекомендовавших себя на отечественном рынке, стоит отметить фирму «Полипластик» и «Wavin». В ассортименте их продукции все необходимые элементы дренажа, включая сборные резервуары и пластиковые вставки.

Итоги

Дренажный резервуар– важная часть системы осушения почвы на участке. В зависимости от особенностей ландшафта, можно использовать фильтрующие или накопительные колодцы. Практичнее всего изготавливать такие конструкции из пластика, он способен прослужить до нескольких сотен лет. Для небольшой системы можно использовать подручные материалы, но если ваша дача расположена в низине и грунтовые воды угрожают целостности строений, не пожалейте время и средства на то, чтобы проложить качественный дренаж. Поверьте, все усилия окупятся уже в ближайшее время.
