Капельный полив в теплице своими руками: современные технологии и рациональная реализация проекта
При правильной организации работ можно снизить трудоемкость процесса ухода за растениями, увеличить урожайность, оптимизировать потребление воды и других расходных ресурсов. Перечисленные и другие преимущества получить в свое распоряжение не сложно. Для этого достаточно изучить капельный полив в теплице своими руками. Применение этой технологии на практике подробно описано в данной статье.
![С помощью этой методики выращивают цветы, овощи и фрукты в промышленных масштабах с разумными затратами Капельный полив в теплице своими руками](https://housechief.ru/wp-content/uploads/2017/06/1-5.jpg)
Читайте в статье
- 1 Основные определения – какие функции выполняет капельный полив для теплицы
- 2 Разные виды полива, преимущества и недостатки
- 3 Плюсы и минусы капельного полива: правильное определение с параметрами системы
- 4 Из чего состоит капельный полив: выбор комплектующих узлов и деталей
- 5 Виды систем капельного полива: обзор цен и предложений современного рынка
- 6 Как создать систему капельного полива своими руками
- 7 Настройка и работа капельного полива
- 8 Эффективный капельный полив в теплице: видео и дополнительные советы
Основные определения – какие функции выполняет капельный полив для теплицы
![Эту экономную технологию применяют для орошения растений на открытом грунте Эту экономную технологию применяют для орошения растений на открытом грунте](https://housechief.ru/wp-content/uploads/2017/06/2-6.jpg)
В данной статье будет рассмотрена методика выращивания огурцов, томатов, других овощей и зелени в теплице. Она лучше, чем пример на фото, соответствует отечественным климатическим условиям. Такое специализированное сооружение не сложно возвести на участке своими руками. С его помощью решают следующие задачи:
- Обеспечивают защиту растений от чрезмерно низких температур, ветровых нагрузок. Следует отметить экстремальные изменения погодных условий в последние десятилетия. В средней полосе России нельзя исключить заморозки в мае, сентябре.
- Теплица обеспечит создание комфортных условий для быстрого созревания плодов.
- Она предотвратит проникновение внутрь возбудителей инфекционных заболеваний. Это окажет дополнительное положительное воздействие на качество урожая.
- Если продукция выращивается для коммерческих целей, раннее созревание позволит установить высокие цены и большую прибыль.
Теплицу выгодно использовать совместно с точечной системой полива. С ее помощью обеспечивают дозированную подачу влаги, питательных и защитных веществ. Защита от дождя подразумевает необходимость в применении искусственной системы полива.
Далее приведены ответы на следующие важные вопросы:
- Для каких культур подходит данное решение?
- Сколько нужно воды по сравнению с «традиционными» методиками?
- Хватит ли бочки, либо обязательно нужно подключение к централизованной системе водоснабжения? Как правильно сделать соединения, чтобы обеспечить хорошую герметичность?
- Нужен ли дополнительный шланг, или достаточно установить единую локальную систему полива для разных рядов растений в теплице?
- Если установлена емкость, какое давление необходимо создать в магистрали? Какой насос нужен для решения соответствующей задачи? Как сделать устройство полива для помидоров, чтобы жидкость перемещалась самотеком?
- Нужен ли фильтр для очистки воды?
- Каким растениям и когда нужны удобрения?
- Сколько нужно поливать их в течение суток?
- Как пользоваться системой? Как собрать ее? Как выбрать правильную настройку?
Отдельно рассмотрены особенности готовых комплектов оборудования от производителя. Также изучены возможности создания эффективной системы орошения собственными руками из подручных средств, стандартных компонентов.
Разные виды полива, преимущества и недостатки
Следует внимательно изучить, какие существуют основные виды полива огорода. Это поможет подобрать действительно лучший вариант с учетом физических, временных и других затрат.
![Орошение «под корень» Орошение «под корень»](https://housechief.ru/wp-content/uploads/2017/06/3-6.jpg)
Такой тип полива позволяет достаточно точно дозировать жидкость, использовать ее совместно с удобрениями. Для воспроизведения технологии требуется недорогой инвентарь. Главным недостатком является сложность процедур. Их можно применять для выращивания относительно небольшого количества рассады. Они подходят для полива деревьев, кустарников на участке. Трудозатраты при уходе за растениями в теплице будут чрезмерные.
![Бороздовой способ применяют для орошения полей Бороздовой способ применяют для орошения полей](https://housechief.ru/wp-content/uploads/2017/06/4-6.jpg)
При работе в теплице такая методика создает дополнительные неудобства. Приходится перемещаться между отдельными бороздами, которые заполняются грязью. В закрытом пространстве температура выше, чем на улице, поэтому испарение происходит слишком быстро. Чрезмерно повышается влажность, увеличивается расход воды, питательных и защитных веществ. Однако надо отметить, что данная методика отличается простотой и быстрым выполнением рабочих операций.
![Дождевание Дождевание](https://housechief.ru/wp-content/uploads/2017/06/5-5.jpg)
Такое оснащение хорошо подходит для создания автоматических систем с большим радиусом полива. Они выполняют свои функции с применением специальных разбрызгивателей. В трубопроводе создают высокое давление, что надо учитывать при выборе подходящего вида шлангов, насосного оборудования.
![Принципиальные электрические схемы подключения спринклеров Принципиальные электрические схемы подключения спринклеров](https://housechief.ru/wp-content/uploads/2017/06/6-6.jpg)
Разные виды дождевателей можно применять в комплексе с электромагнитными клапанами на 220 V, ил 24 V. Уменьшенное напряжение позволяет повысить уровень безопасности во влажной среде. Для эффективной работы распылителей, подключенных к баку с водой, самотека недостаточно. Устанавливают насосы, обеспечивающие необходимый напор.
Подобные системы выполняют свои основные функции качественно. Но они состоят из большого количества сложных электрических и механических компонентов. Это повышает стоимость, снижает надежность, повышает риск поломок. Чрезмерная влажность провоцирует коррозийные процессы, разрушающие металлы. Она же вместе с теплом создает благоприятные условия для развития инфекций.
![Капельная технология экономичнее, по сравнению с перечисленными выше способами полива Капельная технология экономичнее, по сравнению с перечисленными выше способами полива](https://housechief.ru/wp-content/uploads/2017/06/7-5.jpg)
Она сложнее, чем применение обычной лейки, но дешевле дождевания. Ее используют для автоматического орошения и внесения удобрений в частных теплицах и аналогичных объектах коммерческого назначения.
Плюсы и минусы капельного полива: правильное определение с параметрами системы
Потратив десяток минут в сети Интернет, можно найти и купить набор комплектующих для монтажа в парнике соответствующей системы. Прежде чем перейти к подробному изучению отдельных компонентов, следует отметить основные преимущества и недостатки:
- Жидкость подается в зону корней небольшими дозами. Она не вытесняет воздух, не вымывает полезные вещества, как при интенсивном поливе.
- Применение такой технологии полезно для томатов и других растений, потому что на каждый ряд можно настроить оптимальный режим орошения. Влага доставляется в достаточном количестве, вне зависимости от расстояния до бака.
- В этой конструкции не нужно чрезмерное давление. Отсутствие электромеханических нагнетателей и других сложных узлов позволяет без лишних затрат оснастить крупную теплицу.
- Капельный полив не трудно автоматизировать. Электронные дозаторы потребляют немного энергии. Для питания этих устройств достаточно емкости стандартных аккумуляторов (батареек). Отсутствует необходимость подключения к сети 220 V.
К достоинствам такого решения надо причислить относительную простоту и разумную стоимость. После изучения инструкции любой пользователь выполнит правильно монтаж без помощи электриков, сантехников, других профильных специалистов. При правильном применении средств автоматизации будут существенно снижены трудозатраты по уходу за растениями.
Из чего состоит капельный полив: выбор комплектующих узлов и деталей
![Такой набор элементов можно купить для оснащения теплицы с размерами 3 х 6 м Такой набор элементов можно купить для оснащения теплицы с размерами 3х6 м](https://housechief.ru/wp-content/uploads/2017/06/8-5.jpg)
В этом варианте бак подсоединен к централизованной системе водоснабжения. В системе установлен фильтр с дисковым картриджем, который работает эффективно при определенном давлении. Для создания необходимого напора достаточно применить помпу небольшой мощности погружного типа. Основная магистраль создана из полиэтиленовой трубы диаметром 16 мм. К ней подключены через «Г» и «Т»-образные фитинги капельные ленты с отверстиями.
Ленты для капельного полива
Эти изделия предназначены для транспортировки в нужном количестве воды к растениям. Ниже приведены особенности разных видов капельных лент:
- Внутренний канал в форме зигзага применяют не часто. Такую модификацию можно приобрести недорого. Но она считается устаревшей, так как не способна обеспечить равномерное распределение полива на разных участках трассы. Кроме небольшой цены преимуществом является небольшая скорость перемещения жидкости, что обеспечивает хороший прогрев перед попаданием в корневую зону.
- Щелевая конструкция выполняет свои функции качественно, стоит недорого. Сложная конфигурация отверстий препятствует проникновению внутрь корней, частичек земли и других посторонних предметов. Выходная часть капельницы создана таким образом, чтобы не создавалась струя. Это конструкторское решение предотвращает размывание почвы и повреждение нежных листьев.
- Ленты эмиттерного типа дороже, чем приведенные выше варианты. Но они обладают лучшими потребительскими характеристиками. Особая форма каналов препятствует скоплению механических загрязнений даже при использовании слабого напора. Модели компенсированного типа обеспечивают равномерную подачу воды на малом и большом расстоянии от бака при давлении в системе от 0,2 атм. и выше.
![Сложная конфигурация каналов эмиттерного типа предотвращает засорение Сложная конфигурация каналов эмиттерного типа предотвращает засорение](https://housechief.ru/wp-content/uploads/2017/06/9-5.jpg)
К сведению! Цена ленты Tuboflex отечественного производства составляет около 6 руб. за м погонный. Такая инвестиция окупится на практике. Это изделие идеально подходит для создания автоматизированной системы полива. О нем публикуют положительные отзывы рядовые пользователи и профессионалы. Стоит специализированная лента лишь немногим дороже, чем качественный поливочный шланг.
Чтобы выяснить, какая лучше капельная лента, надо учитывать следующие факторы:
- Производители предлагают модели с шагом между выпускными группами 10-120 см. Необходимо выбирать вариант, который соответствует определенному порядку рассадки.
- Аналогичным образом можно обобрать изделия с расходом от 1 до 2,5 л в час.
- Толщина некоторых лент может достигать 20 мм. Чем больше этот параметр, тем выше прочность, устойчивость к механическим воздействиям.
Для расчета длины капельной ленты можно использовать следующую таблицу:
Параметры | Значения | ||||||||
Шаг между эмиттерами в см | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 100 | 120 |
Длина укладки ленты при потреблении воды 1,5 л в час | 52 | 75 | 100 | 125 | 140 | 158 | 174 | 220 | 243 |
Длина укладки при потреблении 2, 3 л в час | 42 | 63 | 90 | 110 | 120 | 140 | 155 | 185 | 196 |
Расстояние между лентами определяют с учетом характеристик грунта. Для песчаных почв рекомендуют устанавливать линии капельного полива не менее чем в 30-31 см друг от друга. При монтаже системы на суглинках расстояние увеличивают на 40-50%.

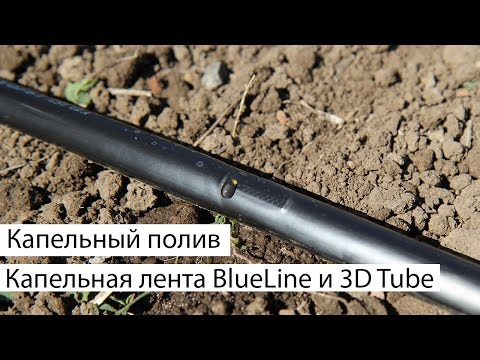

Как правильно уложить ленту своими руками, можно узнать с помощью видео:
Подробное описание, как смонтировать полив ленточный, приведено ниже. В этом разделе приведены лишь основные правила и некоторые полезные советы:
- Для создания ответвлений от центральной магистрали водопровода применяют специальные фитинги.
- В транспортировочном состоянии щели закрыты пленкой. Ее удаляют непосредственно перед тем, как укладывать систему.
- Выпускные отверстия устанавливают вверх. Это предотвращает загрязнение и обеспечивает свободный выпуск воздуха при подаче воды.
Чтобы узнать, сколько стоит реализация всего проекта, надо уточнить цены на все его составные части.
Старт-коннекторы для капельного полива
![Специализированные устройства Специализированные устройства](https://housechief.ru/wp-content/uploads/2017/06/10-5.jpg)
Простой стартовый коннектор предназначен для соединения ленты с магистральным трубопроводом. Его применение ускоряет монтаж, позволяет создать буквально за несколько минут надежное долговечное соединение. Но лучше купить переходное устройство с краном. С помощью него можно регулировать напор в каждой отдельной линии, что точнее соответствует принципам работы капельной системы орошения.
![Коннекторы для системы Тuboflex Коннекторы для системы Тuboflex](https://housechief.ru/wp-content/uploads/2017/06/11-6.jpg)
![Установленный стартовый кран Установленный стартовый кран](https://housechief.ru/wp-content/uploads/2017/06/12-5.jpg)
![Схема подключения элементов системы орошения Схема подключения элементов системы орошения](https://housechief.ru/wp-content/uploads/2017/06/13-5.jpg)
Самодельные капельницы для полива
![Для изготовления конструкции своими руками можно использовать медицинские шланги, соединительные элементы, дозаторы Для изготовления конструкции своими руками можно использовать медицинские шланги, соединительные элементы, дозаторы](https://housechief.ru/wp-content/uploads/2017/06/14-5.jpg)
![Так можно организовать регулируемый полив цветов, комнатных растений Так можно организовать регулируемый полив цветов, комнатных растений](https://housechief.ru/wp-content/uploads/2017/06/15-5.jpg)
![Автономное устройство из пластиковой бутылки для капельного орошения отдельного растения Автономное устройство из пластиковой бутылки для капельного орошения отдельного растения](https://housechief.ru/wp-content/uploads/2017/06/16-5.jpg)
С помощью этого видео можно узнать, как сделать систему полива из капельниц для выращивания огурцов:
Такие решения подходят для создания полива в теплице и на открытом грунте. Привлекательной является низкая цена подсобных составляющих. Удобна точная регулировка скорости подачи воды к отельным участкам. Но для точного сравнительного анализа необходимо перечислить некоторые недостатки по сравнению с фабричными специализированными изделиями:
- Если трубки использовать для линейного капельного полива придется сверлить множество отверстий.
- В таком варианте применения нельзя будет создать компенсированный напор на всех участках, как в эмиттерных лентах.
- Медицинские изделия не рассчитаны на сильные механические нагрузки, внешние природные воздействия. Они повреждаются насекомыми, отверстия быстро засоряются.
- Для соединения частей водопровода, заглушек на торцевых частях придется приобрести фитинги и другие специальные изделия.
Виды систем капельного полива: обзор цен и предложений современного рынка
Своими руками сложно создать функциональный комплекс орошения для теплиц. Вывод о необходимости соответствующих работ можно сделать после изучения готовых решений от профильных производителей.
Изображение | Наименование | Основные характеристики | Особенности комплектации |
![]() | Комплект «Водомерка» | Набор для двух грядок длиной по 4 м каждая. | Шланги, переходные устройства, колышки, механический вентиль, контроллер. |
Чтобы решить, какой лучше приобрести набор, необходимо подробно изучить потребительские характеристики. Следующие обзоры помогут выяснить, как работают эти поливочные системы.
![«Водомерка» заполняется водой из бочки (емкость не входит в стандартную комплектацию) «Водомерка» заполняется водой из бочки (емкость не входит в стандартную комплектацию)](https://housechief.ru/wp-content/uploads/2017/06/19-5.jpg)
![Схема подключения Схема подключения](https://housechief.ru/wp-content/uploads/2017/06/20-5.jpg)
Сборку комплекта не сложно сделать своими руками с применением этого рисунка.
![Набор поставляется вместе с таймером Набор поставляется вместе с таймером](https://housechief.ru/wp-content/uploads/2017/06/21-5.jpg)
На корпусе этого устройства закреплены два поворотных переключателя. Одним устанавливают время открытия электромагнитного клапана в интервале от 2 до 120 минут. Вторым – интервалы между отдельными рабочими циклами самополива от 6 часов до 7 дней. Далее нажимают кнопку «Пуск». После этого действия автомат выполняет свои функции без вмешательства и контроля со стороны пользователя. Производитель рекомендует защищать это оборудования от влаги, использовать его только при положительных температурах.
Чтобы обеспечить бесперебойную подачу воды в бак устанавливают простой поплавковый клапан. Он открывается, когда жидкость опускается ниже определенного уровня. Если емкость подключают к артезианской скважине, колодцу, или другому автономному источнику, в нее устанавливают датчик влаги. Сигналы с него управляют работой погружного насоса.
![В составе набора Gardena есть специальный мастер-блок В составе набора Gardena есть специальный мастер-блок](https://housechief.ru/wp-content/uploads/2017/06/22-5.jpg)
Это устройство вставляют в разрыв трубопровода с учетом рабочего направления перемещения жидкости. Для исключения ошибок на корпусе есть стрелка. Мастер-блок снижает давление магистрального водопровода до нормального уровня оросительных систем данной категории (не более 1,4-1,5 атм). Встроенный фильтр грубой очистки задерживает механические примеси, которые способны засорить выпускные жиклеры.
Следует подчеркнуть, что в этом наборе нет таймера. Его надо приобретать отдельно. Производитель предлагает разные модели в диапазоне цен от 3 500 до 12 800 руб.
![Электронный регулятор EasyControl 1881 Электронный регулятор EasyControl 1881](https://housechief.ru/wp-content/uploads/2017/06/23-5.jpg)
Эту технику можно подключать к магистральному водопроводу с давлением до 12 атм. Крупный дисплей наглядно представляет задаваемые временные интервалы, поэтому управления является интуитивно понятным. Экран на жидких кристаллах, приводные механизмы и электроника выполняют свои функции с небольшим потреблением электроэнергии. Емкости стандартной батарейки щелочного типа хватит на год непрерывной работы. О необходимости замены сообщит специальная сигнализация.
![Регулятор 4040 modular Comfort 01276 Регулятор 4040 modular Comfort 01276](https://housechief.ru/wp-content/uploads/2017/06/24-5.jpg)
Эта модификация отличается расширенной функциональностью. В стандартном исполнении она способна осуществлять независимое управление четырьмя каналами.
![С помощью дополнительного модуля общее количество клапанов можно увеличить до 12 штук С помощью дополнительного модуля общее количество клапанов можно увеличить до 12 штук](https://housechief.ru/wp-content/uploads/2017/06/25-5.jpg)
Алгоритм работы каждой из подключенных линий точечного полива можно настроить индивидуально. Это позволяет установить оптимальный режим ухода для разных групп растений. Один такой регулятор подойдет для нескольких теплиц из поликарбоната, или других материалов. Он пригоден для создания автоматического капельного орошения, дождевания, совместного применения нескольких технологий. Его можно подключить к датчику влажности, чтобы минимизировать расход воды и обеспечить хорошие условия для роста овощей, зелени. Техника серии 4040 modular надежно защищена от внешних воздействий. Ее можно устанавливать в отапливаемых помещениях и на открытом воздухе.
На основе приведенных данных следует сделать промежуточные выводы:
- Надо уточнить, где можно монтировать составные части комплекта оборудования. Особое внимание надо уделить выбору мест установки электронных блоков.
- Чтобы выяснить, какую выбрать комплектацию, надо уточнить реальные потребности. На примере регулятора Gardena понятно, что базовые функции современной техники можно расширить при увеличении площади теплиц.
- Даже лучшие системы обладают ограниченными возможностями. Необходимо точно знать, хватит ли их для решения определенной задачи. Некоторые производители предлагают широкий набор дополнительных аксессуаров.
Капельный полив для теплицы Жук
![Стандартный комплект на 60 растений Стандартный комплект на 60 растений](https://housechief.ru/wp-content/uploads/2017/06/26-5.jpg)
![Схема монтажа Схема монтажа](https://housechief.ru/wp-content/uploads/2017/06/27-5.jpg)
Описание набора для полива и особенностей установки:
- Вода поступает в систему из бочки (1), которая не водит в стандартный набор.
- Для контроля уровня жидкости применяют специальный шланг (3) из прозрачного материала. Его закрепляют в нужном положении с помощью универсального подвеса (3). Через тройник (8) он подсоединен к магистральному трубопроводу (9).
- Штуцер (10) с уплотнительным элементом подходит для пластиковых и металлических емкостей. Необходимо устанавливать его на участке с небольшой кривизной, удалив заусенцы и загрязнения около отверстия.
- Штуцер ½ дюйма (4) соответствует посадочным размерам соседних элементов.
- Кранами (12) регулируют скорость подачи жидкости в главной магистрали и отдельных линиях.
- В фильтре тонкой очистки (11) задерживаются механические примеси. Для разборки и очистки этого узла установлены штуцеры ½“ (4).
- Для подсоединения ответвлений магистральной линии применяют Г-образные переходные элементы (13). Эти трассы фиксируют на грунте специальными зажимами (15). На торцах монтируют заглушки (7).
- Шило (16) используют для создания качественных отверстий в магистрали.
- К ним через маленькие тройники присоединяют подающие шланги (5) и капельницы (6).
Стандартный комплект «Жук» стоит от 1400 до 1700 руб.
К сведению! Чтобы использовать преимущества автоматического орошения надо купить набор с таймером, датчиками, другими специальными дополнениями.
Капельный полив Аквадуся
![Комплектация Start (Старт) Комплектация Start (Старт)](https://housechief.ru/wp-content/uploads/2017/06/28-5.jpg)
Эта система автомат предназначена для полива 50-60 растений. При хорошем базовом оснащении она отличается демократичной ценой (4800—5200 руб.). В составе набора есть следующие компоненты:
- Насос, работающий в прямом и реверсном режиме. В первой части рабочего цикла он создает первичное давление, после чего питание отключается, вода идет из бочки самотеком. После завершения определенного времени с помощью обратного хода подача жидкости в оросительную систему прекращается.
- Автоматическое электронное пусковое устройство управляет работой насоса.
- Через клапан с поплавковым приводом накопительная емкость подсоединена к центральной магистрали водоснабжения.
Ниже приведены особенности модификации, которая выпускается с 2014 г.:
- Фактически – это полуавтомат. В предыдущем наборе для управления использовали сигнал с фотоэлемента. По нему определялось время восхода и захода солнца. В новом блоке применено стандартное решение, таймер. С его помощью задают периодичность полива (через 1, 2, 3, 6 дней соответственно).
- Длительность орошения пользователь может установить дискретно (60, 80, 120 мин).
- Специальной кнопкой включают немедленную подачу воды. Выключение происходит автоматически в зависимости от стандартных настроек продолжительности рабочего цикла.
- Имеется режим самостоятельной диагностики, который позволяет в любе время проверить работоспособность автоматики.
- Внесенные изменения снизили потребление энергии. При непрерывной работе емкости одного набора элементов питания хватит на весь сезон (7-8 месяцев). Уровень заряда определяют по световой индикации.
К сведению! Наборы без автоматики стоят дешевле. В них меньше механических и электронных узлов, поэтому выше надежность.
Капельный полив в теплице: отзывы потребителей и полезные рекомендации
Чтобы уточнить, какой лучше для теплицы набор, кроме рейтингов надо изучить мнения пользователей.
Система | Отзывы и сравнительные выводы | |
Положительные | Отрицательные | |
Жук | Низкая стоимость, простота монтажа. Для полноценного функционирования не нужны источники электроэнергии. При необходимости ремонт и модернизацию можно сделать быстро, недорого. | Отсутствие напора может создать затруднения при поливе большой площади. Нет возможности оптимизации потребления воды, точного распределения орошения по разным группам растений с выбором точных временных интервалов. |
Gardena | Высокое качество комплектующих деталей, быстрый монтаж, длительный срок службы. Широкий выбор дополнительных комплектующих деталей упрощает создание систем полива разных масштабов и уровней сложности. Данный производитель предлагает разнообразный ассортимент средств автоматизации и контроля. | Самая большая стоимость по сравнению с другими наборами оборудования. Простейшие наборы по функциональности не лучше комплектов серии «Жук», но предлагаются в торговой сети по более высоким ценам. |
Водомерка | Выгодное соотношение цены и технических характеристик. Простой монтаж, понятное управление. Экономичное потребление электричества и воды. | Ограниченные возможности по расширению системы. |
Аквадуся | Хорошая базовая комплектация. Возможность подключения к центральному водопроводу без покупки дополнительных узлов. | Для подачи воды из бочки применяется сложный алгоритм включения помпы. Это увеличивает нагрузки на оборудование, ускоряет его износ. |
Все перечисленные выше системы приспособлены для выполнения своих функций. Они созданы с применением надежных современных материалов, хорошо защищены от влаги и других внешних воздействий. Их технические характеристики проверены многолетней практикой. При выборе следует обратить больше внимания на потенциальные возможности. Параметры некоторых комплектов можно улучшать, изменять при возникновении соответствующих потребностей. Другие наборы представлены в типовом исполнении, либо с ограниченным количеством «фирменных» дополнительных узлов и деталей.
Как создать систему капельного полива своими руками
В следующей таблице приведен стандартный алгоритм действий. С помощью этого описания можно узнать, как сделать самодельный внутрипочвенный полив в парнике с применением фабричных комплектующих деталей. Здесь нет ссылок на конкретные торговые марки, так как многие типовые детали выпускаются разными производителями. Эту технологию с необходимыми корректировками можно использовать для микрополива рассады помидоров, выращивания томатов, других овощей.
Фото | Рабочие операции и рекомендации |
![]() | Чтобы емкость подавала воду в систему без вашего участия и насосного оборудования, ее поднимают на высоту не менее 0,9-1,2 метра. Хорошо соответствуют целевому назначению пластиковые бочки. Они легче по сравнению с металлическими аналогами, не подвержены разрушительной коррозии, длительное время сохраняют целостность и внешний вид. Для закачки жидкости применят подключение к магистральному водопроводу, специализированные помпы и насосные станции. |
![]() | За бочкой последовательно устанавливают кран и фильтр. |
![]() | Для подсоединения лент точечного самополива используют полимерные переходники. |
![]() | Следует внимательно выбирать компоненты, подходящие для систем орошения. Металлопластиковые трубы могут быть повреждены при сильных морозах, если в них останется вода. |
![]() | Свободный конец ленты заворачивают и фиксируют резиновой лентой, пластиковым хомутом. После подачи напора контролируют герметичность этих частей и всех соединений. |
![]() | Вместо одиночного изделия – можно последовательно установить два фильтра грубой и тонкой очистки. Это предотвратит попадание в узкие технологические проходы мелких загрязнений. |
![]() | Для подсоединения их к трубам понадобятся пластиковые переходники соответствующих размеров. Некоторые производители предлагают такие изделия в одном комплекте. |
![]() | Фильтры соединяют с помощью муфты. |
![]() | Далее их монтируют во врезке магистрального трубопровода. |
![]() | Чтобы каждый капиллярный канал работал автономно, используют старт коннекторы с кранами. |
![]() | Для этого в полимерной трубе по сделанной предварительно разметке сверлят отверстия диаметром на 1 мм меньше, чем соединительный патрубок коннектора. |
![]() | В них устанавливают резиновые уплотнители. |
![]() | В созданный узел с усилием вставляют коннектор. |
![]() | Для надежной фиксации зажимают гайку. Эту операцию выполняют вручную, чтобы не повредить случайно пластиковые детали. |
![]() | На поворотах согнутая лента может создать препятствие свободному прохождению жидкости. |
![]() | Чтобы исключить такие ситуации в этих местах устанавливают Г-образные переходные элементы. |
![]() | Прямые фитинги без кранов используют для удлинения капиллярных трасс и ремонта лент. |
Тщательная организация работ поможет предотвратить досадные ошибки и лишние затраты:
- Пригодится предварительная подготовка схемы поливочной системы и состава оборудования.
- Форсунки, фитинги и другие детали из пластика стоят недорого. Лучше приобрести их с небольшим запасом, чтобы не терять время при монтаже, в процессе выполнения ремонтных операций.
- Капельным путем обеспечивается поставка жидкости и удобрений, поэтому надо изучить дополнительные приспособления для решения соответствующих задач.
- С помощью фото не сложно понять, как самому создать систему орошения. Но только в ходе практических действий проект будет реализован. Для соответствующих экспериментов также надо предусмотреть запас комплектующих деталей.
Правильный монтаж капельного полива
Как организовать установку системы в теплице помогут понять следующие схемы.
![Капельный полив Капельный полив](https://housechief.ru/wp-content/uploads/2017/06/46-5.jpg)
С применением этого рисунка можно узнать, как правильно рассчитать комплектацию. Понадобятся следующие изделия (в штуках) для организации бесперебойного рабочего процесса:
- кран со штуцером для врезки в металлическую бочку для полива – 1;
- магистральный фильтр – 1;
- коннектор – 1;
- колено – 1;
- тройник – 1;
- пластиковая труба для создания магистральной линии длиной 25 м, диаметр 32 мм;
- торцевые заглушки – 2;
- рулоны капельной ленты по 250 м – 2;
- стартовые фитинги – 30;
- краны для фитингов – 10;
- уплотнительные резинки – 40.
Для врезки старт коннекторов в магистральный трубопровод понадобится сверло соответствующего диаметра, электродрель.
![На этом рисунке показано, как установить крупную систему полива с подключением к автономному источнику воды На этом рисунке показано, как установить крупную систему полива с подключением к автономному источнику воды](https://housechief.ru/wp-content/uploads/2017/06/47-5.jpg)
![Данное фото поясняет, как правильно разместить выводные устройства капельного полива для точной подачи жидкости к отдельным растениям Данное фото поясняет, как правильно разместить выводные устройства капельного полива для точной подачи жидкости к отдельным растениям](https://housechief.ru/wp-content/uploads/2017/06/48-5.jpg)
Магистральная труба для капельного полива
Чтобы узнать какой диаметр магистрального трубопровода надо выбрать для орошения дачного участка (в теплице), применяют формулу Д =0,13, где:
- Рп – расчетный поток жидкости в куб. м за час, который перемещается по соответствующему участку магистрального трубопровода.
- Сд – скорость движения жидкости (в рассматриваемых системах составляет от 0,5 до 1,5 м в секунду).
Допустим, что получилось значение 16 мм с округлением в большую сторону. Теперь надо выяснить, как выбрать подходящее для летнего полива изделие. Даже при использовании автономной системы водоснабжения следует учитывать затраты на ее создание и эксплуатацию. Услуги централизованных инженерных сетей с каждым годом становятся дороже. При изучении разных вариантов следует учитывать значительные денежные потери, которые создает сочащийся шланг.
Без приведения точных цен надо обратить внимание на следующие факты:
- Из пластиковых труб получаются легкие долговечные конструкции. Такие изделия не трудно перемещать. Трубы из ПВХ можно хранить длительное время без специальной защиты от воды и разрушительных окислительных процессов.
- Полиэтиленовые трубы обладают высокой эластичностью. Они способны деформироваться в широких пределах без нарушения целостности структуры изделия. Эти свойства пригодятся для создания изогнутых участков трасс без применения угловых фитингов. Труба ПНД не повреждается ультрафиолетовым излучением, потому ее без дополнительной защиты можно устанавливать на открытых участках.
- Аналогичными преимуществами можно воспользоваться, если создать магистральный водопровод из полипропиленовых труб. Их стенки не треснут в сильный мороз при образовании внутри ледяной пробки.
Для стыковки используют расплавление торцевых частей с помощью специального паяльника - Эта методика позволяет создать надежные герметичные соединения фитингов для труб, иных составных частей.
- Система из металлопластиковых труб отличается повышенной прочностью. Но для капельного полива такие параметры не обязательны. Такие изделия сложнее соединять своими руками. Значительным ограничением является относительно высокая цена. Капельный шланг этого типа может быть поврежден при понижении температуры ниже 0°C, если в нем осталась вода.
Точно выяснить, какая труба лучше, поможет совокупный анализ перечисленных выше данных. Также придется уточнить, как сделать из выбранных комплектующих деталей конкретную систему полива.
Инжектор Вентури
![Такой узел фертигации устанавливают для внесения удобрений Такой узел фертигации устанавливают для внесения удобрений](https://housechief.ru/wp-content/uploads/2017/06/50-4.jpg)
![Принцип работы проще понять, если изучить узел подкормки в разрезе Принцип работы проще понять, если изучить узел подкормки в разрезе](https://housechief.ru/wp-content/uploads/2017/06/51-4.jpg)
Сужение, сделанное в центральной части, образует область отрицательного давления. Если подключить к нижнему штуцеру емкость для удобрений, полезные вещества будут проникать в общий поток воды без специальных дозаторов.

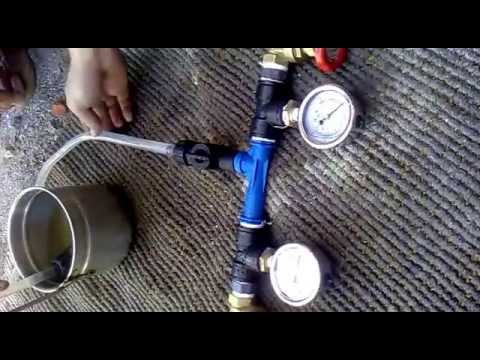

Это видео наглядно объясняет, как функционирует установка, оснащенная инжектором Вентури:
![Схемы подключения Схемы подключения](https://housechief.ru/wp-content/uploads/2017/06/52-4.jpg)
Если для капельного полива необходима более точная регулировка, применяют вариант с байпасом. Как подобрать подходящее изделие поможет узнать правильный расчет. Для этого необходимо учесть пропускную способность, уровень инжекции. Все необходимые характеристики приведены в техническом паспорте на изделие.
Понятно, что узел с размером 1 дюйм способен обеспечить меньшую производительность, чем изделие 2 дюйма. Но надо понимать, что необходимый результат можно получить с помощью повышения/снижения напора. Оперативные коррекции давления можно выполнять с помощью насоса, магистральных кранов. Встроенные манометры упростят контроль. В некоторых моделях устанавливают обратные клапаны, препятствующие проникновению воды в емкость с химикатами.
К сведению! По причине небольшой стоимости мастерить своими руками такое устройство не имеет смысла. Самодельный инжектор способен быстро выйти из строя, или стать источником загрязнений в системе. Проще купить готовое изделие, созданное ответственным производителем.
Фильтр для капельного полива
Эти устройства применяют в садовых установках орошения для грубой и тонкой очистки от механических и других вредных примесей. В любом случае имеют значение исходные параметры жидкости, степень ее загрязненности и состав примесей. С учетом цен, отзывов и потребительских характеристик можно отметить следующие рекомендации. Они помогут узнать, какой выбрать тип фильтров для оснащения определенной системы:
- Сетчатый фильтр используют для задержания крупных механических частиц. Эффективность зависит от размеров ячеек.
- Набор из дисковых элементов выполняет аналогичные функции. В этом случае поток жидкости перемещается по более сложной траектории, что улучшает очистку.
- Гравийный или песчаный фильтр можно сделать своими руками. Очищенное сырье засыпают в емкость нужного размера. При точном расчете самодельное устройство будет обладать не худшими характеристиками, чем изделие известного бренда.
- Сменные картриджи удобны для пользователя. Некоторые модели с угольными и другими добавками способны задерживать микроорганизмы, соли, другие химические соединения.
- Циклонные модификации для капельных систем не пригодны. Их применят для очистки воздуха от пыли.
Как подключить фильтр, написано в сопроводительной документации. Как правило, стрелкой на корпусе указывают правильное направление движения жидкости. Там же можно найти сведения о том, как почистить загрязненный элемент своими руками.
Как установить фильтр, рассказано в этом видео:
![Фото дискового очистительного устройства в разобранном виде Фото дискового очистительного устройства в разобранном виде](https://housechief.ru/wp-content/uploads/2017/06/53-4.jpg)
Автоматический полив в теплице
Без вашего участия авто орошение грядок осуществляется из бочки, поднятой над землей на 1 метр и более того. Такую автономную систему капельного полива не сложно сделать своими руками. Это решение обеспечивает постоянную подачу жидкости. Более точное дозирование влаги можно получить с применением средств автоматизации. Стоит проверить соответствующий сегмент рынка, чтобы убедится в демократичной стоимости качественных современных компонентов
![Автоматика уменьшает трудозатраты и расход воды Автоматика уменьшает трудозатраты и расход воды](https://housechief.ru/wp-content/uploads/2017/06/54-4.jpg)
Как выбрать материалы для капельного полива
В этой части статьи собраны рекомендации для тех, кто предпочитают не готовые наборы, но изготовление конструкций в теплице своими руками из подручных средств и материалов. Следующие данные помогут выбрать все, что нужно для проекта, купить комплектующие детали без ошибок.
Под укрывным материалом растения хорошо защищены от неблагоприятных внешних воздействий. Полиэтилен стоит недорого, но он отличается низкой прочностью. Из него можно сделать быстро функциональный клапан для теплицы. Стекло сохраняет свои полезные качества на протяжении многих лет. Но это хрупкий материал, обладающий значительным весом. Отличные потребительские характеристики поликарбоната пригодятся на практике. Он великолепно удерживает тепло, обеспечивает жесткость и устойчивость конструкций.
Емкости из пластика легче металлических изделий. Такие баки не ржавеют, сохраняют хороший внешний вид. Из бочки с водой обеспечивается подача жидкости самотеком. Автономный полив отдельных растений можно сделать из пластиковых бутылок. Как сделать соответствующее приспособление, рассказано выше. Через бутылки, засыпанные песком, можно пропускать воду для очистки.
Без насоса приходится устанавливать емкость на большой высоте, либо подключаться к централизованной магистрали. Но в некоторых случаях это не надо, так как для питания достаточно небольшого давления. Насос применяют для оперативного пополнения запасов жидкости. Выбирают модель, предназначенную для соответствующих условий эксплуатации. Чтобы выяснить, как оборудовать теплицу надежно, выясняют особенности защиты электрического оборудования от перегрева, влажности, бросков напряжения в сети.
![Инжектор, фитинги, форсунки, трубы и многие другие готовые изделия из пластика стоят дешево Инжектор, фитинги, форсунки, трубы и многие другие готовые изделия из пластика стоят дешево](https://housechief.ru/wp-content/uploads/2017/06/55-4.jpg)
Их самостоятельное изготовление нецелесообразно. Для общей экономической оценки суммируют стоимость оборудования, материалов, инструментов.
Настройка и работа капельного полива
Самые широкие возможности для оптимизации процессов ухода за растениями в теплице предоставляет автоматика. Устройство и принципы работы можно уточнить в ходе изучения определенных наборов. Ниже приведены особенности современных технических средств:
- Запуск таких систем не вызывает затруднений у обычных пользователей. Для исключения неверных действий кабели питания и датчиков оснащены разными коннекторами.
- При пуске контроллер осуществляет самостоятельную диагностику. Выявленные ошибки отображаются с применением средств индикации.
- После включения выполняется установка режима работы. Интервалы между поливами регулируются в диапазоне до нескольких суток. Время работы устанавливается с учетом особенностей почвы, потребностей растений.
В процессе эксплуатации автоматика сообщает о необходимости замены элементов питания, аварийных ситуациях.
Эффективный капельный полив в теплице: видео и дополнительные советы
Как работает установка автоматического орошения для томатов? Что надо сделать с таймером для настройки интервалов рабочего времени? Как своими руками создать эффективное устройство капельного полива из бочки и подручных материалов? Ответы на эти вопросы приведены в данной статье. При изучении материалов рекомендуется учитывать характеристики почвы, растений, конструкции теплицы, климата в определенном регионе. Следует изучить новые наборы и отдельные комплектующие, которые представлены производителями. Пригодится правильная оценка собственных возможностей для реализации проекта без посторонней помощи.
Видеоурок монтажа ленты капельной системы полива в парнике:
