Казалось бы, где и как может пригодиться тепловизор в быту? Прибор специфический, практической пользы от него немного. Однако, не всё так однозначно. Допустим, вы решили купить квартиру, как понять, насколько тёплым будет жилище? Где вас ждут потери тепла? Как проверить работу установщика окон? Именно с помощью тепловизора. Для обследования зданий и сооружений, а также для работы системы отопления он тоже пригодится: умный прибор позволит обнаружить засор в радиаторе, не разбирая его. Проблема заключается в том, что профессиональное оборудование стоит довольно дорого, да и надобности приобретать его, по сути, нет. Сегодня разберёмся, какие бюджетные модели могут легко справиться с подобными задачами, а также попробуем узнать, как собрать прибор из подручных средств, и стоит ли это усилий.

Вот так или примерно так будет выглядеть ваш дом «глазами» умного прибора
Вот так или примерно так будет выглядеть ваш дом «глазами» умного прибора

Содержание статьи

Что это за умная штука – тепловизор, и для чего его можно использовать при строительстве и ремонте

Тепловизор – это сложное электронное устройство, способное чётко определять температурные зоны и воспроизводить измеряемое тепловое излучение в режиме онлайн с помощью цветового спектра. Специальная матрица чувствует изменение температуры и показывает её колебания в диапазоне от ярко-жёлтого, алого, максимального спектра, показывающего самую горячую зону, до зелёного и тёмно-синего, отображающего самую низкую температуру.

Важно! Прибор меняет оттенок цвета при изменении температуры даже на 1°C.

Прибор может быть стационарным либо переносным. Первый тип оборудования используется чаще всего на предприятиях для контроля за важнейшими узлами и агрегатами, перегрев которых недопустим. Кроме того, тепловизоры способны уловить излишний перегрев контактов и кабелей, исключая их перегрев и выход из строя. Такие измерители стоят на ТЭЦ, нефтегазовых предприятиях, заводах оборонной промышленности и так далее.

Пример обследования узлов тепловизором на предприятии
Пример обследования узлов тепловизором на предприятии

Мобильный тепловизор прост в работе и удобен. Купить устройство для обследования зданий может позволить себе даже небольшое предприятие ТСЖ. Такие устройства используются для работ по утеплению кровли, поиска прорывов отопления, реконструкции фасадов. В строительстве прибор необходим для контроля за качеством соединения стыков, во время установки оконных рам и дверных проёмов, балконов и межэтажных перекрытий.

Вот так выглядит «неправильная» батарея, которая отказывается из-за засора греть ваш дом
Вот так выглядит «неправильная» батарея, которая отказывается из-за засора греть ваш дом
Андрей Феофанов
Мнение эксперта
Андрей Феофанов
Специалист по подбору инструмента «ВсеИнструменты.ру»
Задать вопрос эксперту
«Обратите внимание, что в настоящее время существуют два типа приборов. Один выводит термограмму в цветном формате, другой − в чёрно-белом. При покупке обязательно поинтересуйтесь, в каком виде будет отображать информацию прибор. Непрофессионалам лучше выбирать цветное отображение.»

Итак, мы выяснили, что тепловизор − не такой уж лишний прибор в домашней мастерской. Как правильно выбрать прибор, и на какие характеристики стоит обращать внимание, разберём в этой статье.

Устройство и принцип работы тепловизора

Принцип работы оборудования заключается в захвате ИК-излучения с любой поверхности, находящейся непосредственно перед считывающей матрицей прибора. С помощью специальных миниатюрных терморезисторов, чувствительных к малейшему нагреву, прибор анализирует температуру объекта и выдаёт результат.

К сведению! Матрица в тепловизоре представляет собой микросхему с набором специальных диодов, которые отличаются свойством менять сопротивление в зависимости от интенсивности инфракрасных лучей.

Пример, как выглядит изображение «глазами» тепловизора, можно увидеть на фото.

Исследование тепловизором тепловых потерь в квартире
Исследование тепловизором тепловых потерь в квартире

Стрелочками в этом случае указаны дорожки холода, которые показал прибор. Более тёмная гамма обозначает низкие температуры, жёлтая и красная, как уже говорилось выше, – высокие. Вся информация в режиме реального времени выдаётся на монитор. Фотография или рисунок, который отображает прибор, называется термокарта. На фото заметна шкала, которая позволяет оценить точную температуру данного объекта, а также дата проведения исследования.

Термокарта дома позволяет точно выявить потери тепла и вовремя решить проблему с теплоизоляцией
Термокарта дома позволяет точно выявить потери тепла и вовремя решить проблему с теплоизоляцией

С подобной фотографией и заключением эксперта можно обращаться к управляющей компании или застройщику с претензией, если вы заметили щели в межплиточных перекрытиях. В любом случае такая информация будет полезна для качественного утепления помещений.

Основные характеристики

На какие же параметры необходимо обращать внимание при выборе тепловизора? Рассмотрим основные из них:

  1. Чувствительность прибора. Обычно тепловизор умеет определять разницу температур до 0,1°. Это значит, что любое отклонение температуры на десятую градуса прибор зафиксирует и покажет изменение цвета. Это достаточно высокая чувствительность, которой вполне достаточно для проведения любых сезонных работ на разного рода объектах. Чем меньше чувствительность, тем больший разбег температур требуется прибору, чтобы почувствовать её изменения.
  2. Тип матрицы. Дело в том, что датчики тепловизора, как и любые другие, необходимо охлаждать. Существует два вида матрицы. Самоохлаждаемая и нет. Тепловизоры с первым типом матрицы более дорогостоящие, однако, они могут работать на частоте до 20 кГц и измерять температуру с точностью до 0,018°. Приборы второго типа считаются более простыми, соответственно, и более дешёвыми.
Андрей Феофанов
Мнение эксперта
Андрей Феофанов
Специалист по подбору инструмента «ВсеИнструменты.ру»
Задать вопрос эксперту
«Чувствительность прибора зависит от размера матрицы. Чем она больше, тем больше чувствительных элементов (диодов), тем качественнее «слепок тепла» и чётче изображение. При увеличении термочувствительности увеличивается и способность прибора «видеть» отдельные предметы в помещении.»
Для бытовых измерений лучше выбирать простые бюджетные приборы, однако если вы хотите, чтобы прибор выполнял более универсальные задачи, то необходимо выбирать тепловизоры с матрицей не ниже 640×480
Для бытовых измерений лучше выбирать простые бюджетные приборы, однако если вы хотите, чтобы прибор выполнял более универсальные задачи, то необходимо выбирать тепловизоры с матрицей не ниже 640×480

Остальные приборы с меньшей матрицей используются для обследования помещений с большой температурной разностью. Проще говоря, ключевыми характеристиками при выборе прибора являются чувствительность и размер матрицы. Эти параметры определяют качество прибора и напрямую влияют на его стоимость. Среди дополнительных «плюшек» можно назвать: различные USB-разъёмы, съёмные и дополнительные аккумуляторы, объём карты памяти, а также другие технические характеристики, связанные, прежде всего, с хранением и передачей информации.

Совет! При выборе прибора обращайте внимание на дальность измерения, угол обзора, максимальные и минимальные температуры использования, а также частоту кадра.

Диапазон измеряемых температур и термочувствительность

Предел верхних и нижних температур − достаточно важный показатель, на который стоит обращать внимание, особенно в тех случаях, когда вы планируете проводить исследование более горячих или более холодных зон или объектов. Предел определяет границы чувствительности прибора. Если вы хотите использовать тепловизор для проверки нагрева (перегрева) элементов электродвигателя автомобиля, достаточно более скромного диапазона чувствительности – от нуля до 200˚С, в то время как существуют устройства, улавливающие от -40 до+500˚С, которые стоят в разы дороже. В этом случае переплачивать за сверхчувствительности не стоит. А вот если вам требуется использовать прибор для контроля за утечками тепла, которые могут быть незначительными, тогда стоит обратить внимание на приборы с большим диапазоном охвата температур.

Совет! Бюджетный вариант тепловизора можно приобрести в магазине строительного оборудования. Обычно диапазон измеряемых температур в этих приборах составляет от-20 до +280˚С, чего вполне достаточно для большинства задач. Стоимость такого прибора варьируется в пределах 38 000-40 000 рублей.

Термочувствительность, в отличие от диапазона температур, напротив, должна быть меньше. Этот показатель определяет минимальный шаг, который будет улавливать прибор и менять окраску монитора. Этот шаг может варьироваться от 0,08 до 0,1 ˚С.

Чем ниже термочувствительность, тем чётче получается картинка термокарты
Чем ниже термочувствительность, тем чётче получается картинка термокарты

Разрешение ИК-детектора и ЖК-дисплея

Разрешение ЖК-дисплея – присутствующий, но не столь важный показатель. Некоторые недобросовестные продавцы пытаются с помощью большого дисплея увеличить продажи «слабеньких» аппаратов. За счёт увеличения дисплея такие ушлые коммерсанты пытаются скрыть низкое качество ИК-датчика. Стоимость его составляет 90% от цены всего прибора. Для выявления строительных дефектов достаточно небольшого разрешения экрана. А вот для качественной работы прибора важнее разрешение ИК-датчика. В этом случае величина разрешения, а, следовательно, и чувствительность прибора напрямую зависит от разрешения детектора.

Для бытовых задач (выявления утечек тепла) вполне достаточно 160×120 пикселей, хотя опытные энергетики утверждают, что лучше переплатить и приобрести устройство с ИК-датчиком на 320×240 пикселей
Для бытовых задач (выявления утечек тепла) вполне достаточно 160×120 пикселей, хотя опытные энергетики утверждают, что лучше переплатить и приобрести устройство с ИК-датчиком на 320×240 пикселей

Режимы отображения и сохранения данных

Профессиональное оборудование способно не только распечатывать картинку, но и производить видеозапись исследования. Это очень удобно, так как позволяет изучить все особенности исследуемого объекта.

На качественном оборудовании запись может вестись в режиме высокого разрешения, для «захвата» необязательно подходить близко к объекту. Высокая чувствительность позволит полноценно исследовать узел или предмет
На качественном оборудовании запись может вестись в режиме высокого разрешения, для «захвата» необязательно подходить близко к объекту. Высокая чувствительность позволит полноценно исследовать узел или предмет

Далее данные сохраняются на внутренний накопитель, при этом объём карты-памяти может играть существенную роль при выборе оборудования. Если вы планируете производить длительные замеры, которым необходим большой объём памяти, стоит подумать о покупке прибора, позволяющего провести апгрейд. Обычно так и поступают инженеры. Они проводят запись исследований сразу нескольких объектов, а уже после проводят их оценку, расшифровывая данные. Если у вас нет такой необходимости, можно приобрести прибор с меньшим объёмом карты для хранения данных

Дополнительные объективы и функции

Тепловизор относится к списку профессионального оборудования. Как и любой технике, здесь также предусмотрены разные «плюшки» и опции. Для каждой модели предлагается целый ряд опциональных устройств и дополнений. Это может быть штатив, сумочка, переносной кейс, а также набор съёмных линз или адаптер для подключения, или дополнительный аккумулятор.

К сведению! Объективы, которые могут идти в комплекте, бывают 2 видов: широкоугольные или телескопические. Первыми удобно пользоваться, если необходимо охватить всё помещение целиком, вторым – если нужно исследовать какую-то часть.

Среди дополнительных опций могут быть: беспроводная передача фото- и видеофайлов, синхронизация с компьютером, возможность выставлять метки GPS. Однако все эти удобства стоят денег. И иногда немалых.

Требования к оборудованию и специалистам по тепловизионному обследованию зданий

Как и любое исследование, тестирование объекта с помощью тепловизора требует определённых знаний и подчиняется нормативным актам. Существует ряд СНИпов и ГОСТОВ, согласно которым производятся замеры. Энэргоаудит считается лицензированной услугой, поэтому проводить его необходимо строго по правилам.

Энергоаудит тепловизором на промышленном объекте
Энергоаудит тепловизором на промышленном объекте

Перед работой прибора его необходимо проверить, о чём делается запись в специальном допуске к работам. Специалист должен иметь необходимые допуски и лицензию на работу с прибором, так как любое обследование предполагает экспертное заключение. Обследование тепловизором проводится строго в определённое время. Обычно это раннее утро или поздний вечер, что упрощает визуальное определение специалистом проблемных участков.

Михаил Старостин
Мнение эксперта
Михаил Старостин
Руководитель бригады ремонтно-строительной компании "Дом Премиум"
Задать вопрос эксперту
«Жилые дома проще и правильнее обследовать на потери тепла в холодное время суток. Разница температур позволит заметить даже небольшие потери тепла даже малочувствительным прибором, важно, чтобы эта разница составляла не менее 10-15°C.»

Во время исследования вне зданий нельзя допускать выпадение осадков, это может исказить картину измерений. Если специалист производит несколько замеров, они должны выполняться на одинаковом расстоянии.

К сведению! Помните, что стоимость исследования внутри и снаружи помещения может разниться. А также на цену может влиять продолжительность работ. Не забудьте, что после всех измерений вам должны представить письменный отчёт со всеми необходимыми штампами и подписями.

Как проводится обследование дома тепловизором

Кроме подготовки самого прибора и проверки допусков специалиста, важное значение имеют погодные условия на месте проведения процедуры. К примеру, нельзя проводить замеры при сильном ветре или в солнечную погоду. А само здание не должно быть перегрето солнцем. Допустимое значение – здание должно находиться в тени не менее 12 часов до начала исследования. Именно поэтому самые эффективные замеры проводятся зимой.

Для качественного исследования в помещении необходимо удалить из него все нагревательные элементы (кроме стационарных), выключить электроприборы, способные повлиять на температуру.

В каком виде выдаётся отчёт о термографии после проверки дома тепловизором

После проведения экспертизы человеку выдаётся экспертное заключение, в котором отображены все параметры, зафиксированные прибором с подробной расшифровкой.

Отчёт о проверке обычно состоит из нескольких документов, в которых подробно описаны существующие проблемы
Отчёт о проверке обычно состоит из нескольких документов, в которых подробно описаны существующие проблемы

Как выбрать тепловизор для самостоятельного контроля за утечками тепла

Редакция HouseChief.ru не рекомендует выбирать дорогостоящее оборудование. Его использование никогда не оправдает затрат. Для работы достаточно подобрать модель с небольшим диапазоном температур, но с большей чувствительностью ИК-датчика. А вот на разрешении экрана можно и сэкономить. При необходимости рассмотреть все детали можно после скидывания видео или фотографий на ПК. Рассмотрим для общего понимания особенностей и характеристик модели приборов из разных ценовых категорий.

Стоит ли овчинка выделки: стоимость некоторых моделей тепловизоров в разных ценовых категориях

По мнению редакции HouseChief.ru, самыми перспективными являются аппараты в средней ценовой категории. Ценовой диапазон подобного оборудования достаточно широк и составляет от 70 000 до 250 000 рублей, по данным на август 2018 года. Однако в этой статье мы рассмотрим, как дорогие, так и бюджетные модели в разных ценовых категориях.

CONDTROL IR-CAM2 – лидер среди самых дешёвых приборов

Снабжён двумя камерами – способной работать в обычном режиме и в диапазоне ИК. В комплект входит SD-карта на 4 Гб, которая сохранит информацию.

Тепловизор Condtrol IR-CAM2 эффективно и быстро находит «утечки» тепла в помещении
Тепловизор Condtrol IR-CAM2 эффективно и быстро находит «утечки» тепла в помещении

Однако, далеко не все функции доступны этому прибору. Устройство эффективно работает при большой разнице температур. Этим существенно ограничен его функционал.

Testo 882 – камера высокого разрешения с функцией записи видео с лазерной указкой

Прибор имеет ИК-подсветку, по сути, представляет собой полноценную видеокамеру, позволяющую снимать как в обычном, так и в ИК-режиме.

Testo 882 обладает достаточным разрешением ИК-датчика − 640×480 пикселей
Testo 882 обладает достаточным разрешением ИК-датчика − 640×480 пикселей

Прибор оснащён системой автофокусировки с минимальным расстоянием записи в 20 см. Объектив имеет широкий угол фокусировки и позволяет проводить обследование как сложных, так и удалённых участков.

Fluke TiX580 – прибор, решающий задачи повышенной сложности для подробной съёмки объектов

Прибор обладает сверхчувствительной матрицей, способен схватывать более широкий угол обзора благодаря современным сменным объективам и совершенной системой автофокусировки.

Режим 8-кратного увеличения даёт возможность углублённо исследовать мельчайшие элементы ИК-изображения
Режим 8-кратного увеличения даёт возможность углублённо исследовать мельчайшие элементы ИК-изображения

Камера позволяет передавать потоковое видео в режиме лайф, а также способна сохранять данные в облачные хранилища. Как мы выяснили, профессиональные приборы − весьма дорогое удовольствие. Так, может есть альтернатива? Некоторые форумчане предлагают своё решение проблемы.

Отзыв на телевизор CONDTROL IR-CAM2

Изучаем прибор: для чего нужен, и как работает тепловизор для обследования зданий и сооружений
Подробнее на Форумхаус: https://www.forumhouse.ru/threads/332162/page-2

Мобильный тепловизор для смартфона − насколько реальны показания

Сравнительно недавно появился новый вид подобного оборудования. Переносные телевизоры для подключения к телефону через microUSB. По сути, это карманный тепловизор. На рынке подобных приборов сегодня продаётся всего несколько таких устройств.

Мобильный тепловизор на Android

Подобные приспособления выпускает бренд «Seek Thermal». В производстве уже несколько типов таких приборов. Рассмотрим некоторые из них подробнее.

Тепловизор Seek Thermal XR для Android

Устройство подключается к смартфону, питается от него, несильно его разрежая (что, безусловно, плюс). Мобильный гаджет поможет определить сквозняки и засоры в трубах, перегрев проводки.

Прибор имеет защиту от влаги и достаточно компактные размеры
Прибор имеет защиту от влаги и достаточно компактные размеры

По отзывам, он может вполне точно определить холодные зоны, к примеру, проверить качество утепления на балконе.

Отзыв о тепловизоре Seek Thermal XR для Android

Изучаем прибор: для чего нужен, и как работает тепловизор для обследования зданий и сооружений
Подробнее об отзыве: https://shop.dadget.ru/catalog/house/seek_thermal_compact/

Кстати, существуют вариации приборов для смартфонов на базе IOS. Есть ещё один производитель такого оборудования – «Flir One», но его продукция проигрывает по габаритам (тепловизоры гораздо крупнее) и степени защиты от влаги.

Устройство «FlirOne» для смартфонов на базе IOS

Прибор этого класса не такой компактный. Некоторые пользователи жалуются на быструю разрядку аккумулятора гаджета, несмотря на то, что он имеет собственный аккумулятор.

Как и в предыдущей модели, у этой «крошки» достаточно неплохое разрешение − 206×156 пикселей
Как и в предыдущей модели, у этой «крошки» достаточно неплохое разрешение − 206×156 пикселей

Как собрать тепловизор своими руками, и стоит ли вообще этим заниматься – нюансы

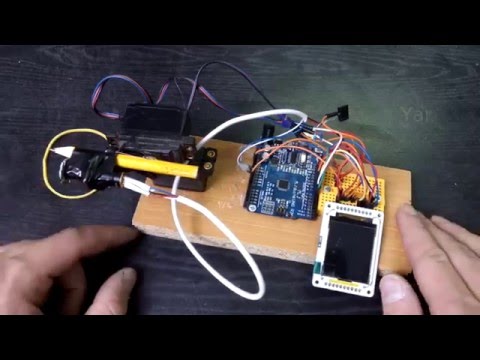

Можно ли получить тепловизор, не покупая дорогостоящие приборы? Как оказалось, сделать самостоятельно такой прибор несложно. При условии, если вы обладаете некоторыми навыками радиолюбителя. Для тех, кто хочет проверить себя и попробовать собрать собственный прибор, предлагаем обучающее видео.

Вместо заключения

Приборы высокого класса имеют неподъёмно высокую стоимость. Если вы занимаетесь работами по обследованию сооружений и зданий на потери тепла постоянно, возможно, для вас будет выгодно покупать прибор. В противном случае дешевле и эффективнее будет пригласить специалиста, который авторитетно обследует строение и даст необходимое заключение, имеющее юридическую силу. Для домашних бытовых исследований, на наш взгляд, подойдёт мобильный прибор. Такая «игрушка» поможет избежать лишних потерь тепла и во время предпринять меры по их устранению.

Надеемся, что информация, изложенная нами, пригодится в наступающий осенний сезон. У вас есть ещё время, чтобы привести в порядок коммуникации или проверить, всё ли готово к новому отопительному сезону. А если у вас есть опыт использования тепловизора, либо вы когда-либо обращались за официальным заключением, расскажите об этом другим читателям нашего онлайн-журнала.
