Нивелир − основной инструмент в работе геодезистов, строителей, проектировщиков, топографов. В самом общем понимании, это прибор, определяющий разность высот на местности. Незаменим нивелир и для мастеров по ремонту. Он пригодится при строительстве беседки, закладке фундамента теплицы, ему можно найти применение при выравнивании участка, прокладке дорожек и заливке парковочного места. Однако, несмотря на такой простой принцип и понятные задачи, немногие знают, что это за прибор и как пользоваться нивелиром правильно. А некоторые домашние мастера предпочитают собственный глаз современной оптической или лазерной технике. После прочтения нашего обзора и любители, и профессионалы смогут по-новому взглянуть на нивелир как прибор чрезвычайно полезный для решения многих, казалось бы, простых, но весьма ответственных задач.

Как пользоваться нивелиром
Два глаза − хорошо, а три − лучше! Нивелир позволяет точно определить положение высотных точек в заданной системе координат

Содержание статьи

Нивелир и нивелирование – что это такое

Нивелир – это технический прибор, с помощью которого геодезисты и строители делают замеры высотных точек на плоскости. Его основная задача— построить стабильную горизонталь, относительно которой любые отклонения станут заметными.

До изобретения нивелира измерения уровня проводились вот таким, нехитрым способом. Доподлинно неизвестно, что именно служило в качестве ёмкостей. Остаётся только догадываться
До изобретения нивелира измерения уровня проводились вот таким, нехитрым способом. Доподлинно неизвестно, что именно служило в качестве ёмкостей. Остаётся только догадываться

Если посмотреть в окуляр современного устройства, видно,что, кроме приближения предмета, нивелир накладывает на его изображение систему тонких линий, называемую визирной сеткой или визирными нитями. Эта сетка создаёт рисунок поверх объекта из вертикальных и горизонтальных полосок, на которые и ориентируется человек.

Именно на такую картинку так увлечённо и сосредоточенно смотрит геодезист во время измерительных работ
Именно на такую картинку так увлечённо и сосредоточенно смотрит геодезист во время измерительных работ

Нивелирование — это процесс геодезических изысканий с помощью нивелира. Иными словами, это определение разности высот двух или многих точек земной поверхности относительно условного уровня (например, уровня океана, реки и пр.) или превышения.

Пример использования лазерного нивелира для разметки места крепления поручней к лестнице
Пример использования лазерного нивелира для разметки места крепления поручней к лестнице

Лазерные модели нивелиров могут рисовать такие линии непосредственно на объекте. В лазерных приборах построение линий происходит на 360° сразу в нескольких плоскостях.

Виды нивелиров, и где они используются

Варианты использования нивелира:

Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонта

Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонта

Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонта

Некоторые несведущие в строительстве читатели могут задать вопрос, чем отличается нивелир от лазерного уровня. Нивелиры − более универсальные инструменты, которые могут не просто проецировать точку, но и делать круговое нивелирование под углом к заданной плоскости. Однако в некоторых лазерных моделях при наклоне он начинает неприятно пищать, ругаясь, что нарушена плоскость, однако, это не мешает нивелиру достойно выполнять свою работу. Такие самовыравнивающиеся лазерные нивелиры станут лучшим выбором для человека, который занимается укладкой плит и наклонных конструкций. На сегодняшний день можно выделить два типа данных устройств: оптический и лазерный. Рассмотрим, как пользоваться нивелиром каждого вида.

Как устроены оптические и лазерные нивелиры

Оптические или призменные нивелиры используются профессионалами чаще всего. Они представляют собой прибор, который состоит из основного блока и подставки (триггера). Рассмотрим, из каких элементов он состоит.

Основные элементы оптического нивелира
Основные элементы оптического нивелира

Основной частью прибора является оптическая труба с системой линз. Они способны приближать объекты с двадцатикратным и более увеличением. В оптических нивелирах все действия осуществляются вручную: фиксирование положения, выравнивание, настраивание фокуса окуляра, регулировка положения зрительной трубы. В корпус инструмента встроены приспособления для определения уровня. Подробнее о работе с прибором мы поговорим в следующем разделе нашей статьи. По классу точности оптические приборы разделены на три группы. Эта маркировка принята за основу при производстве и определении класса точности:

  1. Технические приспособления. Имеют маркировку Н-10, Н-12 и т.д.
  2. Точные устройства. Имеют маркировку от Н-3 до Н-9.
  3. Особо точные устройства. Имеют маркировку от Н-0,5 до Н-2,5.

Цифры в маркировках обозначают огрехи измерений в мм/км. Следовательно, даже техническое оборудование будет давать отклонение приблизительно 1 см на 1 км расстояния до объекта. Этого будет достаточно для того, чтобы выполнить правильное планирование большинства работ по строительству.

Вариант проецирования лучей лазерного нивелира: нулевая отметка (параллельно полу) и построение лучей в двух плоскостях
Вариант проецирования лучей лазерного нивелира: нулевая отметка (параллельно полу) и построение лучей в двух плоскостях

Если говорить о более современных лазерных моделях, то основной элемент в приборах этого типа − светодиодный излучатель. Световой луч, который создаёт прибор,может строить проекцию на плоскости. В зависимости от модели, устройство может проецировать лазерный луч горизонтально и вертикально, по периметру или образовывать перекрещивающиеся линии в 360°.

По назначению и конструктивным особенностям лазерные нивелиры могут быть:

  1. Ротационными. Такие приборы оснащены специальными серводвигателями. Лазерная головка вращается со скоростью 600 оборотов в минуту. За счёт этого появляется возможность проецировать лучи на 360°. При необходимости скорость можно изменить, чтобы добиться большей чёткости лучей. Этот тип нивелиров будет незаменим при выполнении внешней или внутренней отделки комнат, а также при установке окон из ПВХ.
  2. Проекционными. Прибор может проецировать линии в несколько плоскостей одновременно. Из-за того, что такой луч виден плохо при дневном свете, то такие модели чаще используют внутри помещения. Дальность проецирования таких приборов обычно не превышает 35 метров.
  3. Точечными. Его особенность заключается в том, что на поверхность проецируются только точки. При этом лазер двигается в вертикальной и горизонтальной плоскости, что облегчает замеры и помогает выравниванию поверхностей на потолке и стенах.
  4. Линейными. Они чем-то напоминают обычный фонарик. При его включении появляется отлично просматриваемая линия луча, в соответствии с которой, можно быстро и легко делать отметки.
  5. Комбинированными. Такие приборы умеют строить до шести типов линий: отвесную, наклонную, линии вниз, вверх, вправо и влево. Лазер при этом работает как линейно, так и точечно.
  6. Плоскостными. Их ещё называют построители плоскостей. Его в своей работе используют профессиональные геодезисты. С помощью этого прибора можно определить точки зенита и надира на поверхности, спроектировать линии по диагонали, вертикали, горизонтали, а также определить разницу высот различных предметов.

Достоинства и недостатки оптических и лазерных приборов

Среди главных преимуществ оптических нивелиров можно назвать их автономность, приемлемую цену и высокое качество измерений. Для работы с прибором не нужны ни батарейки, ни розетка. С другой стороны, в одиночку сделать замеры не получится. Для работы с нивелиром этого типа обязательно нужно два человека. Один фиксирует специальную линейку для нивелира с нанесённой на неё шкалой деления ценой 10 мм, тогда как его партнёр производит все необходимые замеры, параллельно записывая нужные сведения в тетрадь.

Цифры на рейке нанесены с шагом в 10 см, а значения от нуля до конца рейки – в дециметрах. Для удобства пять сантиметровых рисок каждого дециметра объединены ещё и вертикальной полоской, так что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной
Цифры на рейке нанесены с шагом в 10 см, а значения от нуля до конца рейки – в дециметрах. Для удобства пять сантиметровых рисок каждого дециметра объединены ещё и вертикальной полоской, так что вся рейка оказывается размеченной знаками в виде буквы «Е», прямой и зеркальной

Работа с нивелиром данной категории не отличается особой сложностью, поскольку прибор не привередлив к погодным условиям, обычно такие приборы изготавливаются из прочных материалов, имеют влаго- и пылезащиту. Главное − понять, как пользоваться нивелиром и рейкой.

Важно! Каждый оптический прибор имеет паспорт. В нём обязательно указывается дата последней поверки. Проверяют такие приборы не реже, чем раз в три года в специальных лицензированных мастерских.

Что же касается лазерных приборов, то они больше подходят для бытовых работ. Что же такое лазерный нивелир, и чем он отличается от оптического? Для них не требуется участие посторонних лиц, они универсальны и просты в использовании. Единственный недостаток – необходимость подключения к сети электроэнергии или использование батареек. В этом случае полезной может стать встроенная функция автоматического отключения. Она программируется пользователем на определённый период времени, после которого прибор отключается.

Пошаговая фотоинструкция по нивелированию оптическим прибором

Для правильной установки и настройки оптического нивелира нам понадобятся: сам нивелир, штатив и измерительная рейка.

Как установить штатив

Главная задача при установке штатива – соблюсти правильную горизонталь основания.

ИллюстрацияОписание действия
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаДостаём штатив, откидываем клипсы, выдвигаем ножки штатива на нужную нам высоту. Каждая из трёх ножек благодаря специальным скользящим ползункам выдвигается и плотно закрепляется на необходимой высоте, причём разница может быть как существенной, так и мизерной. Фиксируем высоту, зажимая клипсы.
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаДля того чтобы штатив был максимально жёстко зафиксирован в грунте, нам необходимо прижать ногой специальную подножку.
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаДостаём нивелир из коробки, ставим на штатив и с помощью специального закрепительного винта фиксируем на основании.

Такая конструкция позволяет установить нивелир на штатив ровно, крепко и устойчиво даже на бугристой поверхности.

Монтаж и настройка нивелира

ИллюстрацияОписание действия
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаДля выравнивания нивелира мы разворачиваем его так, чтобы два подъёмных винта оказались справа и слева от прибора, а третий находился по передней его части.
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаВращая два боковых винта в противоположных направлениях, мы добиваемся того, чтобы «пузырёк» воздуха находился на центральной оси метки уровня.
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаА теперь начинаем вращать винт, находящийся на передней части нивелира, и перемещаем пузырёк воздуха уже в вертикальном уровне прибора. Во время настройки каждого последующего пузырькового уровня обращаем внимание на то, как ведёт себя предыдущий.

Важно! После установки пузырька в «нуль пункт» надо повернуть нивелир на 180° и проверить, остался пузырёк на месте или сместился. Если он переместился, то регулируется уже шестигранным ключом и двумя винтами на нивелире (пункт в руководстве), и только после этого можно проводить измерения.

Настройка фокусировки прибора

Перед тем как начинать работу с прибором, необходимо правильно выставить фокусировку оптики. Каждый человек подстраивает её под своё зрение. Этапы следующие:

ИллюстрацияОписание действия
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаПросим напарника встать с рейкой на первую измеряемую точку. При проведении измерений рейку необходимо держать строго вертикально. Для этого ориентируемся на пузырьковый уровень, который идёт в комплекте с нивелиром.
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаА теперь с помощью коллиматора, который находится в верхней части нивелира, наводимся на неё.

Измерение и фиксация значений

Когда прибор установлен достаточно точно, сфокусирован и выровнен по уровню, можно переходить к измерению данных и их фиксации.

ИллюстрацияОписание действия
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаНастраиваем нивелир до тех пор, пока нам хорошо не станет видно шашечек. Смотрим, где на рейке изображена горизонтальная полоска нитей. Это и есть наш первый отсчёт по рейке.
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаФиксируем данные.
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаПосле этого проводим измерение следующей точки по тому же принципу, что и первой. Записываем данные и сверяем показатели. Таким образом, мы точно знаем, какая точка выше, а какая ниже и на сколько.

Важно! Если нивелир требуется установить строго над определённой точкой, то после всех настроек его центрируют. Для этого к закрепительному винту подвешивают отвес, после чего нивелир начинают двигать по головке штатива до тех пор, пока отвес не окажется чётко над заданной точкой. Когда центрирование завершено, нивелир снова фиксируют закрепительным винтом.

Как используют оптический нивелир для устройства основания

Допустим, нам необходимо подготовить и выровнять основание на небольшом участке под индивидуальный дом. В первую очередь определяем среднюю высотную отметку на площадке. Для этого все полученные значения (кроме отметки чистого пола) необходимо суммировать и разделить на 20. Предположим, средняя величина составила 1,7 м.

ИллюстрацияОписание действия
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаПервый этап – нанесение разметки в виде сетки.
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаДля этого используем специальные деревянные конструкции.
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаДля каждой точки с помощью нивелира и рейки была определена высотная отметка.

Следующий этап – рытьё котлована. В нашем случае минимальное значение высоты составило 1,55 м, максимальное − 1,7 м. Уровень чистого пола оказался на отметке 1,25 м. Исходя из полученных данных, определяем необходимую толщину слоя засыпки под наше основание: она составит 1,7 − 1,25 = 0,45 м.

Как пользоваться оптическим нивелиром при строительстве фундамента

Алгоритм действий практически идентичен подготовке основания, с тем лишь отличием, что в этом случае фундамент уже готов, если лишь необходимо выровнять. Итак, последовательность работ:

  1. Установите нивелир так, чтобы чётко видеть каждый угол фундамента в относительно узком поле зрения (90° или меньше). Это поможет избавиться от ошибок, связанных с поворотами нивелира на большие углы. Чтобы свести к минимуму ошибку, установите нивелир над фундаментом как можно ниже.
  2. С помощником, удерживающим рейку, прострелите внешние углы a, b, c, d и запишите их высоту. В нашем примере самый высокий угол b.
  3. Из высоты самого высокого угла вычтите высоты остальных углов и запишите разницу − это будет толщина прокладок.
  4. Подкладками выведите углы до уровня высокого угла с допуском ±1,5 мм.
  5. Протяните шнурку между углами. Натянув шнур горизонтально, положите стальные прокладки между лежнем и фундаментом под все лаги, балки и точечные нагрузки.
  6. Для грубой подгонки лежня к шнуру в нужных местах положите подкладки.

Это общие рекомендации при работе с нивелиром на разных строительных этапах постройки дома.

Ошибки, которые допускаются при использовании оптического нивелира

Для новичков, впервые приступающих к работе с нивелиром, важно учесть некоторые особенности:

  1. Важно обеспечить сохранность прибора. Он хоть и защищён разного рода покрытиями, но чувствителен к ударам и толчкам. Для того чтобы полностью исключить погрешности прибора, стоит позаботиться о том, чтобы все крепёжные элементы и детали были в рабочем состоянии и функционировали исправно.
  2. Не упускайте шанс использовать дополнительные штативы и крепежи. Это позволит сохранить прибор даже при внезапном порыве ветра.
  3. Не стоит полностью доверять данным, указанным в инструкции. Стоит самостоятельно проверить возможности прибора. Если вы покупаете уже не новый аппарат, лучше провести его поверку в специализированном учреждении.
  4. Не забывайте, что при работе с нивелиром обязательно нужен напарник.
  5. А во время установки рейки она должна стоять точно на поверхности, чтобы избежать перекосов. Пусть даже если это овраг или лунка, линейка должна упираться в дно.
  6. Не допускайте перегрева прибора. Это может сказаться на точности измерений.

Как работать с лазерным нивелиром. Ликбез для новичков

Для чего нужен лазерный нивелир – перечислить все задачи прибора в одной статье крайне сложно. Расскажем о том, как его можно использовать и в чём его особенности.

Устройство и принцип работы трёхмерного лазерного нивелира

Основное преимущество лазерного инструмента заключается в непосредственном проецировании линии или точки на поверхность потолка, стены, которую можно увидеть на измерительной линейке или рейке. Это позволяет немедленно приступить к выполнению нивелировочных работ и одновременно контролировать результат.

Рассмотрим устройство и принцип работы двухмерного лазерного нивелира.​

ИллюстрацияОписание действия
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаБытовой нивелир − это чаще всего компактное устройство. В нашем случае модель Fukuda 3D (Firecore 3D), на корпусе расположен всего один тумблер, который позволяет включить или выключить прибор.
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаВ комплекте: поворотное основание, пластиковая мишень, а также сумка для переноски.
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаПрибор работает от батареек. Аккумуляторный отсек рассчитан на 4 батарейки.
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаВ основании прибор имеет крепление на 1/4 дюйма для присоединения к основанию, для этих целей подойдёт любой штатив, к примеру, от фотоаппарата.
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаВ комплекте есть переходник, он же является поворотным основанием, в нём уже резьба 5/8 дюйма, что подойдёт для специализированных геодезических штативов, либо штанги.
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаПрибор создаёт перекрестие на полу и потолке.
Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонтаДля экономии электричества плоскости переключаются поочерёдно, можно пользоваться какой-то одной или двумя.

Как измерить расстояние лазерным нивелиром

Некоторые приборы имеют в своём устройстве специальные дальномеры, это позволяет автоматически не только строить плоскости, но и высчитывать расстояние. В противном случае придётся пользоваться обычными рулетками.

Как пользоваться лазерным нивелиром при устройстве пола

Лазерный нивелир – незаменимый прибор при устройстве лаг для пола. После включения прибора он сразу же нарисует по периметру нулевой уровень. При условии, что прибор установлен идеально ровно, ваша задача − просто сделать отметки по периметру.

Лазерный нивелир позволяет проводить выравнивание конструкций как на полу, так и на стенах и потолке
Лазерный нивелир позволяет проводить выравнивание конструкций как на полу, так и на стенах и потолке

В плоскостях можно отмерять любые размеры. После укладки лаг нивелир поможет проконтролировать качество работ.

Как использовать при работе со стенами

Большое поле для использования нивелира открывается в работе со стенами. Его можно использовать для контроля кирпичной кладки, установки осветительных приборов и полок, выравнивания перилл у лестниц, ровной укладки панелей и плитки, а также в других работах, где необходимо определить точное расположение предмета относительно какой-то плоскости.

Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонта

Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонта

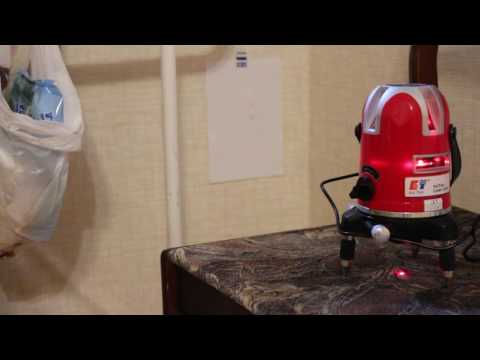

Как проверить погрешность лазерного нивелира

Для проверки точности лазерного уровня существует множество способов. Самый простой – проверка в небольшом помещении, которое можно легко измерить самостоятельно для уточнения расчётов. Устанавливаем лазерный нивелир точно посередине между двух стен, находящихся приблизительно на расстоянии 20м друг от друга. Включаем лазерный уровень и отмечаем на стене точку, указанную лазерным крестом. Поворачиваем лазерный построитель плоскостей на 180° и отмечаем точку на противоположной стене, её ставим на пересечении вертикальной и горизонтальной плоскости.

Схема проверки нивелира на точность
Схема проверки нивелира на точность

Дальше переносим лазерный нивелир к одной из стен, устанавливаем на расстоянии 0,6–0,7 м от стены и делаем такие же метки на стенах по аналогии, как описано сверху.

Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонта

Прибор с историей: как правильно пользоваться нивелиром, и чем может помочь «третий глаз» во время строительства и ремонта

Замеряем расстояние между точками а1 и а2, также между токами b1 и b2. Вычитаем полученное расстояние из другого (а1 и а2) − (b1 и b2), полученное значение сравниваем с заявленной точностью, если полученное значение не превышает заявленную точность в инструкции, значит,ваш лазерный уровень показывает горизонтальную плоскость правильно. Подробнее о том, как правильно работать с лазерным нивелиром и посчитать его погрешность, смотрите в этом видео:

Как используются ротационные лазерные нивелиры на открытой местности

Ротационные лазерные нивелиры − одни из немногих, которые за счёт скоростного вращения головки лазера могут проецировать яркий луч, заметный даже при ярком солнце. Именно его, наряду с оптическими, чаще всего используют профессионалы в работе на открытых строительных площадках.

Ротационный лазерный нивелир – универсальное устройство для построения плоскостей под углом
Ротационный лазерный нивелир – универсальное устройство для построения плоскостей под углом

Особенность работы таких нивелиров заключается в том, что они прекрасно могут работать как на плоскости в 360°, то есть охватывая всё вокруг себя, так и точечно. К примеру, функция сканирования позволяет выбрать только тот участок, где необходимо выровнять дверной проём или окно. При использовании этой функции нивелир отображает лазерный луч только в определённом месте (угол охвата задаётся в настройках).

Выводы

Если вы не знаете, как правильно выбрать лазерный нивелир, то важно помнить, что характеристики каждого отдельного прибора, а значит, и цена, напрямую зависят от задач, которые вы для себя ставите. Для бытовых нужд вполне хватит домашнего прибора с дальностью от 10 до 40 метров. Этого будет достаточно, чтобы проводить нужные работы как внутри помещений, так и при строительстве дома или гаража на даче.

Если у вас есть вопросы, которые вы хотели бы задать автору этой статьи, оставляйте их в комментариях, а также делитесь своим опытом работы с прибором.
