Если вы решили установить на участке около дома откатные ворота, не спешите оформлять заказ. Монтажные работы можно выполнить своими руками. Каждая конструкция имеет свои особенности, о которых стоит узнать заранее. Предлагаем познакомиться с существующими видами конструкций и порядком их установки. Это позволит вам сделать выбор в пользу оптимального варианта для своего участка.

Откатные ворота – оптимальная конструкция для частного участка, которую можно установить своими руками
Откатные ворота – оптимальная конструкция для частного участка, которую можно установить своими руками

Как изготавливаются рельсовые откатные ворота своими руками: порядок действий

Подобная конструкция получила достаточно большое распространение благодаря своей простоте и доступности. Система предполагает наличие специального рельса, закреплённого на поверхности земли, и роликов, прикреплённых к нижней части ворот. Во время открытия створка смещается по рельсу на требуемое расстояние. Предлагаем разобраться, каким образом монтируется подобная конструкция.

Ролики движутся по специальному наземному рельсу
Ролики движутся по специальному наземному рельсу

Необходимые для работы инструменты и материалы

Для монтажа следует иметь в наличии:

Для изготовления сдвижной рельсовой конструкции потребуется профильная труба различного сечения, материал для полотна, крепёжные элементы, фурнитура, бетонный раствор.

Откатные ворота своими руками: экономим на вызове бригады
Количество материала, требуемое для откатной системы, зависит от дизайна и размера ворот

Подготовка основания для двигательного механизма

Основание формируется с внутренней стороны участка вдоль забора. Для фундамента готовится котлован шириной 0,5 м и глубиной 1,5-2 м. Последний параметр зависит от глубины промерзания грунта. Длина траншеи для откатной системы равняет удвоенной ширине ворот.

На дне траншеи формируется подушка из щебня либо смеси, состоящей из гравия и песка. Выполняется армирование. Для изготовления каркаса преимущественно используется арматура диаметром 10 мм. Производится заливка бетонной смеси, состоящей из одной части цемента, двух песка и четырёх щебня. Заливку производят постепенно, не допуская изменения положения установленных элементов.

Заливка бетонного раствора для бетонного основания выполняется постепенно
Заливка бетонного раствора для бетонного основания выполняется постепенно

Установка опорных столбов и монтаж направляющих

После высыхания бетонного раствора приступают к монтажу направляющих и установке опорных столбов. Рельс должен располагаться горизонтально и параллельно ограждению. Чтобы обеспечить требуемое пространственное положение элемента, вдоль бетонного основания натягиваем нить. К бетонному основанию прикручиваем направляющую для откатной конструкции.

Рельс следует надёжно зафиксировать
Рельс следует надёжно зафиксировать

Установку опорных столбов выполняем в следующей последовательности:

ИллюстрацияОписание действия
Откатные ворота своими руками: экономим на вызове бригадыВыполняем разметку, определяя диаметр и местоположением под опорные элементы. Они должно располагаться достаточно близко к сформированному основанию.
Откатные ворота своими руками: экономим на вызове бригадыПроизводим выемку земли на нужную глубину с учётом уровня промерзания грунта и эксплуатационной нагрузки. Установленные опорные столбы должны выдержать откатные ворота с учётом ветровой нагрузки.
Откатные ворота своими руками: экономим на вызове бригадыМонтируем опорные столбы. С помощью уровня тщательно контролируем их пространственно положение во всех плоскостях. Для фиксации опор используем бетонный раствор.

Изготовление полотна откатных ворот

Если нет готового полотна откатных ворот, руководствуясь чертежом, изготавливаем его своими руками. Работы следует выполнять в горизонтальной плоскости, разложив элементы конструкции на ровной поверхности. Сначала свариваем каркас, а затем к нему крепим облицовочный материал.

Положение каждого элемента должно быть тщательно выверено
Положение каждого элемента должно быть тщательно выверено

Установка конструкции и фурнитуры

Изготовив ворота, приступаем к их установке. Для этого:

ИллюстрацияОписание действия
Откатные ворота своими руками: экономим на вызове бригадыК нижней части полотна крепим ролик. Способ крепления зависит от конструктивных особенностей выбранной фурнитуры.
Откатные ворота своими руками: экономим на вызове бригадыКрепим ограничители, которые не позволят створке сместиться дальше столбов, и элементы запорной системы. Замок должен иметь подходящее конструктивное исполнение. Если система двустворчатая, можно к каждой створки приварить уши для навесного замка. Полотно устанавливаем на направляющий рельс и проверяем работоспособность собранной конструкции.

Монтаж своими руками подвесных откатных ворот

Подвесные системы предполагают наличие верхней направляющей балки, закреплённой в верхней части проёма. Роликовый механизм крепится к верхней части створки. При открытии ворот ролики катятся по направляющей. Конструкция обладает высокой прочностью и позволяет сэкономить пространство. Давайте разберёмся более детально, как выполняется установка подобных подвесных откатных конструкций.

Конструкция предполагает наличие верхней направляющей балки
Конструкция предполагает наличие верхней направляющей балки

Необходимые для работы инструменты и материалы

Перечень используемых материалов и инструмента зависит от комплектности ворот. Некоторые производители предлагают уже готовые комплекты, при установке которых можно обойтись без сварочного оборудования. Если же своими руками будет выполняться не только монтаж, но и изготовление ворот, кроме сварочника для работы понадобится УШМ, измерительный и стандартный столярный инструмент.

Перечень используемого инструмента зависит от комплектности ворот
Перечень используемого инструмента зависит от комплектности ворот

Из материалов надо иметь в наличии:

  • профильную трубу различного сечения;
  • крепёж;
  • фурнитуру;
Фурнитура должна быть в достаточном количестве и высокого качества
Фурнитура должна быть в достаточном количестве и высокого качества
  • бетонный раствор;
  • опорные столбы;
  • профнастил или другой материал для оформления створок.
Перечень элементов и их размер зависит от конструктивных особенностей конкретной системы
Перечень элементов и их размер зависит от конструктивных особенностей конкретной системы

Изготовление каркаса

Изготовление каркаса выполняем в следующей последовательности:

ИллюстрацияОписание действия
Откатные ворота своими руками: экономим на вызове бригадыЭлементы каркаса отрезаем в размер и свариваем между собой. Тщательно контролируем взаимное положение каждой части, а также диагонали формируемой рамы. Элементы сначала прихватываем, контролируя их положение, а затем окончательно свариваем. Для обеспечения достаточной точности желательно использовать несколько измерительных инструментов.
Откатные ворота своими руками: экономим на вызове бригадыК внешней раме привариваем внутренний профиль, имеющий меньшее поперечное сечение.
Откатные ворота своими руками: экономим на вызове бригадыРуководствуясь чертежом, привариваем своими руками остальные элементы каркаса откатных ворот.

Установка полотна и крепление замка

Выполняем облицовку изготовленного каркаса выбранным материалом. Крепёжные элементы должны иметь соответствующий цвет. Устанавливаем замок.

Замок должен иметь подходящую конструкцию
Замок должен иметь подходящую конструкцию

Изготовление и монтаж рамы

У профильной трубы размером 40×40 мм² с толщиной стенки 4 мм пропиливаем продольный паз шириной 6 мм. Она будет использоваться в качестве верхней направляющей, по которой будут перемещаться ролики конструкции. Подготовленную направляющую крепим к опорным столбам, размещённым по обеим сторонам проезда. Длина направляющей должна быть вдвое больше ширины створки.

Паз должен быть идеально ровным
Паз должен быть идеально ровным

Установка направляющих и фурнитуры

Работы выполняем в следующей последовательности:

ИллюстрацияОписание действия
Откатные ворота своими руками: экономим на вызове бригадыИз металлического листа толщиной 4-5 мм вырезаем два треугольника со стороной 12 см. В вершинах треугольника просверливаем отверстия и размещаем в них отрезки прутов длиной 2,5 см и диаметром 1 см.
Откатные ворота своими руками: экономим на вызове бригадыПроверяем соотношение геометрических параметров опорных треугольников и сформированного паза в направляющей. Треугольник должен свободно перемещаться.
Откатные ворота своими руками: экономим на вызове бригадыНа оси опорных треугольников устанавливаем подшипники. Полученная каретка будет перемещаться внутри направляющей, поэтому диаметр наружного кольца опор должен быть соответствующим.
Откатные ворота своими руками: экономим на вызове бригадыК третьей вершине треугольников крепим опорную часть для ворот. С её помощью каретка будет привариваться к каркасу створки.
Откатные ворота своими руками: экономим на вызове бригадыУстанавливаем створку. Монтируем ограничители, которые не позволяет створке выйти за пределы направляющей. Проверяем работоспособность системы.

Порядок изготовления своими руками консольных откатных ворот

Самый сложный вид откатных ворот. Основу конструкции составляет консоль, которую также иногда называют швеллером. Её основной функцией является обеспечение требуемого положения створки при открытии и закрытии ворот. Направляющая балка и роликовые блоки обычно крепят в нижней части створки. Отсутствие направляющих обеспечивает свободное перемещение транспорта на территорию участка, однако при монтаже следует позаботиться об устройстве надёжного фундамента. Предлагаем более детально разобраться в порядке выполнения работ.

Консольные откатные ворота пользуются особой популярностью
Консольные откатные ворота пользуются особой популярностью

Необходимые для работы инструменты и материалы

Чтобы выполнить установку своими руками, надо иметь в наличии:

  • болгарку;
  • сварочник;
  • молоток;
  • шуруповёрт;
  • лопату;
  • уровень;
  • измерительный инструмент.

Также надо подготовить следующие материалы и всё, что необходимо для приготовления армирующего слоя:

  • бетонный раствор;
  • швеллер, ширина которого равна полуширине ворот;
  • арматуру. Потребуется 17-18 отрезков длиной 1 м;
  • материал для изготовления полотна;
  • крепёж;
  • электроды;
  • трубы;
  • грунтовку;
  • краску.

Совет! Для подсчёта необходимого количества материала следует разработать подробный чертёж.

Фурнитуру можно изготовить самостоятельно либо приобрести уже готовый набор
Фурнитуру можно изготовить самостоятельно либо приобрести уже готовый набор

Обустройство проёма

Монтажные работы начинаем с обустройства проёма. Для этого:

ИллюстрацияОписание действия
Откатные ворота своими руками: экономим на вызове бригадыЕсли ранее ворота уже стояли, их следует демонтировать. Если опорные столбы достаточно прочные и смогут выдержать эксплуатационную нагрузку, можно их оставить.
Откатные ворота своими руками: экономим на вызове бригадыМонтируем опорные столбы. Для этого либо выкапываем яму достаточной глубины, либо используем сваи.

Подготовка основания

Готовим основание путем заливки бетонного основания или формирования металлической основы на винтовых сваях. В последнем случае достаточно двух свай, одна из которых является частью опорного столба.

Основание на винтовых сваях актуально для любого грунта
Основание на винтовых сваях актуально для любого грунта

Изготовление полотна ворот

Полотно ворот изготавливается следующим образом:

ИллюстрацияОписание действия
Откатные ворота своими руками: экономим на вызове бригадыСваривается каркас в соответствии с разработанным чертежом. Пространственное положение каждого элемента тщательно контролируется на каждом этапе сборки.
Откатные ворота своими руками: экономим на вызове бригадыК верхней части каркаса своими руками привариваем уголок, который позволит удерживать створку откатных ворот в вертикальном положении.

Монтаж створки и фурнитуры

Перейдём с следующему этапу. Необходимо подготовить все опоры и закрепить фурнитуру.

ИллюстрацияОписание действия
Откатные ворота своими руками: экономим на вызове бригадыПривариваем к основанию роликовые опоры. Если основание выполнено из бетона, прикручиваем их с помощью анкеров.
Откатные ворота своими руками: экономим на вызове бригадыУстанавливаем ролики, направляющую балку. Пространственное положение каждого элемента тщательно контролируем с помощью уровня.
Откатные ворота своими руками: экономим на вызове бригадыУстанавливаем каркас ворот.
Откатные ворота своими руками: экономим на вызове бригадыМонтируем стойку с поддерживающими роликами. Привариваем её к основанию, обеспечивая надёжную фиксацию при помощи уголков.
Откатные ворота своими руками: экономим на вызове бригадыК дверному проёму привариваем ограничители для ворот. Обшиваем каркас выбранным материалом.

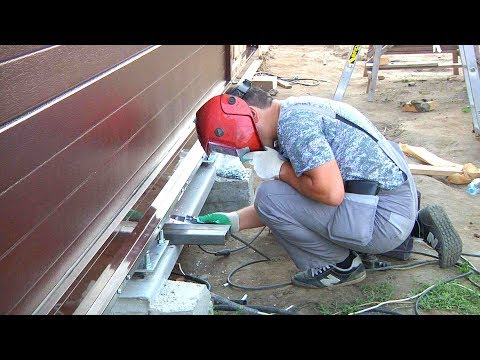

Предлагаем посмотреть видео, в которых рассказывается, в какой последовательности выполняются монтажные работы:

Делитесь в комментариях своими секретами изготовления откатных ворот, а также фото полученного результата.
