Казалось бы, что может быть проще пара. Однако не все замечают, насколько он нам необходим. И речь тут не только о парной или бане. Пар – прекрасное очищающее и обеззараживающее средство, он проникает в самые тонкие щели, впитывается в глубины подушек и тканей, помогает гладить бельё, очищает под давлением ткани и механизмы. Иногда возникает необходимость собрать парогенератор своими руками. Самодельный прибор может прекрасно себя проявить при прочистке таких быстро загрязняющихся устройств, как фильтр от кондиционера или, к примеру, вытяжка. Сегодня в обзоре редакции HouseChief.ru расскажем, что такое парогенератор, где его можно использовать, из каких элементов он состоит. Также в нашем обзоре простые инструкции по сборке агрегата своими руками, а также анализ возможных ошибок, которые могут допустить новички.

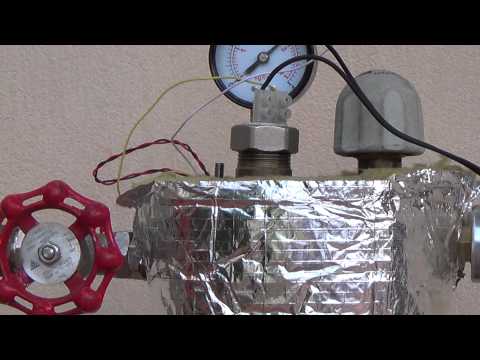

Такой промышленный образец едва ли будет по карману среднестатистическому россиянину, однако, собрать технологичный прибор можно практически за копейки
Такой промышленный образец едва ли будет по карману среднестатистическому россиянину, однако, собрать технологичный прибор можно практически за копейки

Виды парогенераторов и их применение в домашнем хозяйстве

Парогенераторы чаще всего используются для разморозки труб, обустройства бань, саун и парных. Простейший преобразователь пара обойдётся в разы дешевле, чем строительство полноценной печи с камнями. Для того чтобы начать пользоваться прибором, его просто нужно включить в сеть. Паропреобразователи используются для очистки сложного сетчатого или пористого оборудования, помогают эффективно отогревать двигатели автомобилей в зимнюю пору.

Пыли − нет! Обеззараживающая струя пара приведёт в порядок множество приборов и обеспечит их бесперебойную работу
Пыли − нет! Обеззараживающая струя пара приведёт в порядок множество приборов и обеспечит их бесперебойную работу

Если ещё не так давно можно было встретить мощные парогенераторы на твердотопливные генераторы, работающие на дровах, к примеру, генератор пара Перевалова, то сегодня большинство умельцев отдают предпочтение моделям, работающим от электричества. Ведь нет ничего проще, чем просто подключить прибор к розетке. А найти старый чайник или пароварку для человека, поставившего перед собой цель − собрать прибор своими руками, не составит труда.

И это тоже пароочиститель, но работать с ним можно разве что, если нужен отправитель для одежды. Для серьёзных работ он не подойдёт
И это тоже пароочиститель, но работать с ним можно разве что, если нужен отправитель для одежды. Для серьёзных работ он не подойдёт

По мощности принято разделять приборы на промышленные и бытовые. Первые требуют подключения к специальным сетям с мощностью 380 В. А бытовые, как этого и следовало ожидать, работают от электророзетки на 220 В. Нагревать воду такая паровая печь может тоже по-разному. Рассмотрим основные типы таких систем:

  1. Индукционные паропреобразователи. Подобное оборудование работает за счёт преобразования электромагнитного поля. Резервуары эти чаще всего используются на промышленных предприятиях, чаще всего саунах. В этом случае получается достаточно лёгкий и чистый пар.
  2. Электродная паровая печь. В таких печах нагревательным элементом выступает электрод. Пар тоже получается очищенным от примесей, в нём нет никаких примесей, а также разных взвесей.
  3. Электрические. Устройство чем-то напоминает электрический чайник. Здесь тоже присутствует ТЭН. Мощность может быть разной, обычно от 4 кВт.
  4. Печной. Работает за счёт нагрева теплоносителя. Это могут быть дрова, уголь.
  5. Ультразвуковой. В этом случае устанавливается специальный ультразвуковой прибор, который производит колебания заданной частоты. В этом случае образуется своего рода испарина, которая выпаривается в воздух. Ультразвуковой парогенератор при желании можно тоже сделать своими руками.

Как устроены парогенераторы

Прежде чем приступать к поиску деталей и ревизии в гараже, важно понять, что собственно нам необходимо искать. Парогенератор своими руками можно собрать из хлама – проверено на себе. Рассмотрим устройство классического парогенератора: любой агрегат работает на воде, соответственно, нам будет необходима ёмкость или бак. Кстати, лучше всего, чтобы ёмкость имела превышенную прочность и термоизоляцию. Некоторые умельцы используют для сборки парогенератора обыкновенный газовый баллон. По сути, парогенератор можно сделать даже из металлической фляги.

Михаил Старостин
Мнение эксперта
Михаил Старостин
Руководитель бригады ремонтно-строительной компании "Дом Премиум"
Задать вопрос эксперту
«Если вы планируете использовать в качестве ёмкости для парогенератора газовый баллон, то необходимо провести процедуру его очистки от газа. Для этого необходимо крайне аккуратно и осторожно снять вентиль, выпустить из баллона остатки газа, залить его водой, повторить процедуру несколько раз. И только после этого приступать к распиливанию корпуса.»

Кроме того, необходимо найти, подобрать, собрать или позаимствовать нагревательный элемент. В этом нам помогут вышедшие из строя старые бытовые приборы, к примеру, электрический чайник.

А вот так выглядит парогенератор в его классическом понимании. Однако для бытовых нужд конструкцию упрощают
А вот так выглядит парогенератор в его классическом понимании. Однако для бытовых нужд конструкцию упрощают

Для успешной реализации проекта необходимо подготовить чертежи парогенератора, собранного своими руками. Здесь важно учесть и рассчитать мощность и необходимый объём ёмкости. Также потребуется паровой и водяной насос. Особенно если необходимо сделать паровую пушку для бани своими руками. Помните, чтобы устройство проработало долгое время, необходимо обеспечить постоянную подачу холодной воды, что, кстати, будет дополнительно охлаждать всю систему. Для того чтобы контролировать давление и температуру, можно установить специальные датчики. Если вы планируете подключать прибор к централизованной системе подачи воды, то необходимо предусмотреть наличие патрубка.

Можно приобрести специальные шланги для подключения парогенератора
Можно приобрести специальные шланги для подключения парогенератора

Кроме того, не забывайте, что в любой системе обязательно необходимо сливать воду и прочищать ТЭНы. Поэтому необходимо обеспечить кран для слива, а также постоянный доступ к нагревательным элементам.

Как сделать своими руками парогенератор для бани из газового баллона

Такой тип сборки наиболее популярен среди умельцев. Во-первых, сам по себе баллон выполнен из качественного листового железа. Найти такой практически невозможно. Металл выдержит практически любую температуру, он устойчив к перепадам давления. Как сделать парогенератор своими руками из газового баллона, можно посмотреть в этом видео.

Какие инструменты и материалы нужны для работы

Сварные швы баллона выдерживают достаточное давление. Металл не боится коррозии, устойчив к высоким температурам. Подготовка баллона состоит из важных этапов: освобождение от остатков газа и паров (о чём мы говорили выше), спил верхней части и обработка торцов.

Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи
Для работ нам потребуются следующие слесарные инструменты: сварочный аппарат, рулетка, болгарка, крепежи, изолента, дрель, свёрла, ножницы по металлу и ключи

Совет! Заранее подготовьте все расходные материалы: металлические листы, пластины, датчики для замера давления, патрубки, шаровые краны, переходники.

Выбор и подготовка ёмкости для парогенератора

Почему именно газовый баллон – поясняем. Диаметр его основания универсален и подходит для подбора нагревательного элемента от обычного электрочайника. ТЭНом в этом случае служит нагревательное дно. Что уже само по себе является новаторским решением, так как экономит деньги и время на монтаж иной нагревательной системы.

Михаил Старостин
Мнение эксперта
Михаил Старостин
Руководитель бригады ремонтно-строительной компании "Дом Премиум"
Задать вопрос эксперту
«Размер ёмкости выбирается исключительно от планируемого объёма пара. Если сделанный аппарат выдаёт количество меньше необходимого, то ему придётся работать непрерывно, на пределе возможностей, из-за чего часто будет возникать необходимость его ремонта.»

Перед началом монтажных работ баллон необходимо освободить от воды и высушить! Все сварочные работы следует проводить только после того, как вы полностью убедились в отсутствии любых газовых паров. Принюхайтесь, баллон должен быть полностью свободен от запаха пропана.

Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски
Вот таким в итоге может получиться ваш парогенератор. Не забудьте придумать ручку для его переноски

Установка нагревательных элементов

Нагревательные элементы – важнейший компонент любого парогенератора. Главное правило, если вы используете ТЭНы, а не нагревательную поверхность как таковую (некоторые модели электрочайников имеют ТЭН под дном), они не должны касаться ни днища, ни стенок.

Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов
Обычно для крепления ТЭНа специально высверливается отверстие немного выше дна, не менее 1 см. Вода должна заливаться ниже уровня ТЭНов

Расстояние важно выдерживать, в противном случае дно может прогореть и повредиться. Мы советуем использовать как минимум две изолирующие шайбы со специальными термостойкими силиконовыми прокладками. Не забудьте предусмотреть клапаны для слива и подачи воды. В некоторых конструкциях для обеспечения нагнетания жидкости используют дополнительную ёмкость, как правило, большего объёма, либо подключают её к централизованным сетям.

Михаил Старостин
Мнение эксперта
Михаил Старостин
Руководитель бригады ремонтно-строительной компании "Дом Премиум"
Задать вопрос эксперту
«Ёмкость располагается выше преобразователя, чтобы обеспечить естественное давление. Обычно для долива воды в дне рабочей ёмкости делают специальную трубку. Как раз она, напротив, должна быть ниже уровня ТЭНов.»

Выбор ТЭНа зависит от объёма воды и планируемой нагрузки на агрегат. Выбирать устройство по мощности следует из расчёта на каждые 10 л жидкости 3 кВт ТЭН.

Монтаж дополнительных элементов

Для надёжной фиксации кранов и автоматики используются специальные крепёжные элементы. Они располагаются в верхней части парогенератора. Это заправочный, сбрасывающий давление и шаровой кран, а также сгоны.

Сливной клапан для парогенератора
Сливной клапан для парогенератора

Все эти элементы должны быть подобраны самым тщательным образом, так как они отвечают на обменные процессы баллона. Неправильная установка, не в том порядке либо не на той высоте может привести к некачественной работе оборудования.

Доработка клапанов

Если вы используете газовый баллон, то, скорее всего, у вас остался латунный клапан, который вполне может использоваться в работе парогенератора. Его легко можно превратить в шаровой вентиль. Для этого клапан разбирается, вынимается штырь, нарезается на него резьба, вкручивается вентиль. Такая конструкция потребуется для отбора потоков пара.

Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана
Однако можно воспользоваться и такой самоделкой – альтернативный вариант сливного клапана

Проверка безопасности работы парогенератора

Главным условием работы парогенератора является правильный нагрев и подача воды. Для этого на каждом этапе важно контролировать процесс. Именно поэтому большинство самодельных парогенераторов снабжено специальными автоматическими системами контроля.

Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении
Один из самых необходимых – манометр. Он помогает отслеживать данные о температуре, а также давлении

Важно организовать контрольную цепь: при нагнетании определённого давления отключается нагревательный элемент.

Особенности сборки твердотопливного парогенератора для дома на дровах или угле

Для сборки классического котла на дровах используются металлические трубы разного диаметра. Это чем-то напоминает слоистый торт с самым широким слоем внизу, это и будет загрузочной камерой.

Устройство парогенератора с топкой на твердотельном топливе
Устройство парогенератора с топкой на твердотельном топливе

Некоторые мастера говорят, что КПД буржуйки намного выше КПД электрических парогенераторов. Но это не так. Просто сборка такого котла менее затратная. Следующий слой – резервуар для воды, он располагается непосредственно над топкой. К ней приваривается переходник с трубой, по которому пар будет поступать в банное помещение. Если вы хотите узнать подробнее о том, как сделать твердотопливный парогенератор своими руками, посмотрите это видео.

Монтаж парогенератора

Монтаж парогенератора, особенно в помещениях с потенциально большим количеством людей, (бани или сауны), должен производиться под контролем специалистов. В этом случае крайне не рекомендуется использовать самодельные установки, в частности парогенераторы без функции самоотключения. Такие устройства необходимо подбирать исходя из мощности прибора и типа нагрузки на него. Обычно мощность УЗО находится в пределах 10-30 мА. Кроме того, не забывайте, что парогенератор – это тоже электрический прибор, и он должен подключаться с использованием заземляющего контура.

Как самому сделать парогенератор для самогонного аппарата – нюансы

Ни для кого не секрет, что производство пара – неотъемлемая часть работы самогонного аппарата. Обычно для таких целей используют стеклянные, а лучше всего эмалированные ёмкости, посуда должна быть достаточно вместительная. Самый простой путь − использовать для этих целей старую скороварку. Причин для этого две: ёмкость уже обладает необходимой герметичностью, кроме того, нет необходимости искать нагревательный элемент.

Для стравливания давления необходимо установить предохранительный клапан, для освобождения от лишних паров пригодится штуцер
Для стравливания давления необходимо установить предохранительный клапан, для освобождения от лишних паров пригодится штуцер

Если вы внимательно смотрели фильм Аркадия Данелия про самогонщиков, то наверняка помните, что аппарат снабжён специальными штангами, подающими жидкость в паропреобразователь. Для контроля над температурой обычно устанавливается штатный термометр. Как изготовить своими руками парогенератор для самогонного аппарата, можно увидеть на схеме.

Схема промышленного самогонного аппарата из нержавейки
Схема промышленного самогонного аппарата из нержавейки

Как сделать своими руками парогенератор для мойки двигателя – нюансы

Очень часто паровые машины используются на профессиональных мойках. Пар обеспечивает эффективное очищение от грязи и микробов. Такие машины − одни из самых шумных в штате подобных специальных устройств (из-за работающего компрессора).

Работа парогенератора в автомастерской
Работа парогенератора в автомастерской

Обычно это агрегат на колёсах, чем-то напоминающий пылесос, к нему подаётся вода. Оператор работает чем-то наподобие пистолета. В этом случае пар подаётся под достаточным давлением. А вот самодельный парогенератор для авто вполне можно использовать для продува двигателя, обогрева шлангов.

К слову сказать, ёмкости для парогенератора не всегда должны быть именно металлическими
К слову сказать, ёмкости для парогенератора не всегда должны быть именно металлическими

Основные причины поломки парогенераторов

Парогенератор – это устройство, и, как и любой агрегат, он выходит из строя. Среди самых часто встречающихся неисправностей: перекал ТЭНов, прожог корпуса, а также потеря целостности шлангов, подающих воду.

Важно! Во время самостоятельной сборки прибора важно учитывать последовательность установки элементов и их точное расположение. Несмотря на простую конструкцию агрегата, это мощный инструмент, связанный с риском для жизни.

Работа с агрегатом требует большой осторожности. В вашу привычку во время работы должно войти правило контроля за давлением в ёмкости. В случае превышения допустимых показателей его необходимо стравливать. Кроме того, не оставляйте прибор включённым в помещении, где находятся дети. Это опасно. При работе с оборудованием не допускайте его холостого хода без воды. Процесс поступления охлаждённой жидкости должно быть непрерывным. Это убережёт ТЭНы от перекаливания, а прибор − от перегрева.

Перед работой и включением аппарата проверьте герметичность как самого резервуара (их может быть один или два), так и соединительных и контролирующих клапанов, шлангов и подающих систем. Иногда банальное отсутствие воды в сети может привести к порче прибора. Проконтролируйте исправность подающего и ограничительного оборудования и блока самоотключения. Среди других причин поломки можно назвать:

  1. Низкое качество воды.
  2. Неправильно подобранную мощность ТЭНа.
  3. Накипь на нагревательных элементах.

Совет! Бороться с накипью поможет уксус или лимонная кислота. Для этого достаточно развести воду в пропорции 1 чайная ложка порошка на литр воды, прокипятить её в ёмкости.

  1. Отсутствие подачи жидкости во время работы.
Дровяной парогенератор – прекрасная альтернатива электрическим, в том случае если вы располагаете дополнительным участком
Дровяной парогенератор – прекрасная альтернатива электрическим, в том случае если вы располагаете дополнительным участком

Если соблюдать все вышеназванные рекомендации, то прибор, пусть даже собранный своими руками, прослужив вам верой и правдой много лет. А в завершение статьи предлагаем посмотреть видео о том, как работает парогенератор.

Оставляйте свои вопросы и комментарии ниже под статьёй. Мы будем рады получить актуальные советы, которые пригодятся нашим читателям.
