Вызов наждаку: как своими руками сделать гриндер по готовым чертежам с размерами

Гриндер в переводе с английского означает «дробилка». Смысл термина понятен и прост, если посмотреть на его перевод в контексте некоторых англоязычных слов: «meat grinder» − это мясорубка, «rock grinder» – камнедробилка, «wood grinder» – дробилка сучьев в щепу. В строительной сфере гриндером называют шлифовальное оборудование ленточного типа, которое используется для финишной обработки изделий из дерева, пластмассы и металла. Разница лишь в выборе ленты: чем она более жёсткая, тем прочнее материал способна обточить. В этой статье разберём, как своими руками сделать гриндер по готовым чертежам с размерами, рассмотрим варианты сборки гибких ручных станков для обработки поверхностей со сложным рельефом, а также типы стационарных конструкций гриндеров для установки на основание. На фото представлены варианты гриндеров для обработки различных материалов.

Что такое гриндер, и для чего он предназначен

Гриндер, по сути, – это шлифовальный станок. В отличие от привычного наждака, пусть даже с электроприводом, отличается, прежде всего, своей универсальностью. На нём можно снимать ржавчину со старых деталей, очищать с деревянных изделий облупившуюся краску (к примеру, с ножек табурета), убирать острые кромки, заусенцы с любых заготовок, а также последствия плазменной резки, зачищать старые сварочные швы. Угол заточки в этой машине просто сменить, достаточно установить прижимной ролик в нужное положение. Гриндер – незаменимая вещь, если необходимо отшлифовать деталь сложной формы, выровнять дефекты изделия разной глубины.

Цена готового шлифовального станка, мягко скажем, далека от демократичной. Чтобы купить самый простой ленточный гриндер, необходимо выложить минимум 20 000 рублей. Более серьёзные образцы дороже в несколько раз, за полупрофессиональный ленточный станок производители просят 150 000, а то и 170 000 рублей. В этом случае разумным решением может стать самодельная сборка изделия.

Принципиальная схема конструкции гриндера и принцип его работы

Чтобы собрать ленточный гриндер своими руками, необходимо хотя бы в общих чертах представлять его конструкцию. На самом деле в ней ничего сложного нет. Это обычное приводное устройство с несколькими роликами и шлифовальной лентой. Его можно сделать как из металла, так и из фанеры, или даже пластика. На рисунке изображён чертёж гриндера с размерами.

1. Основание.
2. Стойка.
3. Электродвигатель АИР 80А2.
4. Шкив.
5. Поворотный узел натяжного ролика.
6. Пружина растяжения.
7. Прямой ролик.
8. Натяжной ролик.
9. Металлический стол.
10. Шлифовальная лента.

Обычно в конструкцию шлифовальной машины входит столик с зажимными элементами, который чаще всего устанавливается на верстак или стационарную раму. Он может поворачиваться вдоль своей оси, а в некоторых моделях – перпендикулярно. В станине помещается либо ножной привод устройства, либо приводной мотор, который закрепляется непосредственно к гриндеру. Чаще всего в ход идёт хлам с «живым» мотором: старая дрель, болгарка, в сети множество примеров, где гриндер собран своими руками с использованием двигателя от стиральной машины.

Интересный факт! Чем длиннее шлифовальная лента, тем мощнее двигатель для станка придётся искать.

Принцип работы гриндера несложен. С помощью мотора в действие приводится группа роликов, один из которых ведущий, остальные − ведомые. Под действием тяги начинает двигаться шлифовальная лента. Конструкция позволяет регулировать расположение ведомых роликов, что облегчает работу по шлифовке различных поверхностей.

Со временем лента может растягиваться, для того, чтобы натяжение оставалось точным, предусмотрены разные системы натяжения: это может быть пружина, специальный фиксатор или самый обычный мебельный болт.

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«Если вы не любите носить защитные очки во время работы на станке, можно сделать специальное откидное стекло из акрила. Для примера можно посмотреть установленные защитные стёкла на промышленных станках, где в качестве рабочего элемента стоит круглый наждачный камень».

Прежде чем определиться с размерами ленты и шириной роликов, прикиньте для себя – какие поверхности вы планируете обрабатывать, их габариты и объёмы работ.

Начинающему мастеру не лишним будет знать, что шлифовальные ленты различаются по своей длине, ширине и степени жёсткости (зернистости). Чаще всего в станках подобного типа используются следующие размеры лент: 610, 915, 1230, 1600, 1830 мм − по длине, по ширине всего два варианта −50 и 100 мм, однако, опытные мастера могут вырезать ленту любой ширины.

Важные правила выбора ленты для гриндера:

1. Лента обязательно должна быть на эластичной, тканевой основе, иначе она может не выдержать нагрузок и больно ударит вас по пузу и рукам.
2. Выдерживать предельные угловые скорости − не менее 1500 об/мин.
3. Обладать большой абразивной стойкостью.
4. Предельное относительное натяжение на разрыв – не менее 15%.
5. Устойчивость к нагреву при длительной работе.

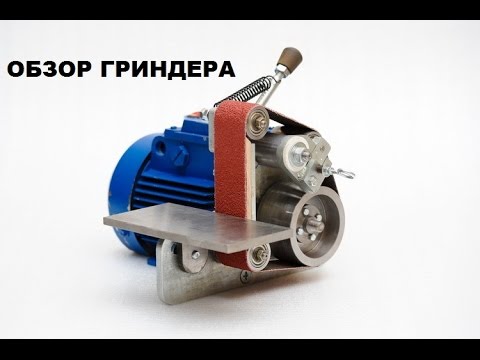

Гриндер: его устройство и принцип работы можно посмотреть в этом видео:

Гриндер «от Чапая» − краткий обзор

Гриндеры от Андрея Чапая уже стали именем нарицательным. Сотни и тысячи образцов шлифовальных машин «от Chapay» осели в мастерских умельцев России и ближнего зарубежья. Особенность ГЧ (гриндеров от Чапая) состоит в том, что они универсальны и создаются исходя из потребностей заказчика: для заточки ножей или обработки дерева, с определённым видом двигателя или без него. Существуют как мобильные версии для домашней обработки изделий, так и профессиональные модели.

Можно купить изделие, что называется, «под ключ», а можно выбрать скромный набор инструментов и оборудования.

Комментарий

Андрей Феофанов

Специалист по подбору инструмента «ВсеИнструменты.ру»

Задать вопрос

«На данный момент самыми «ходовыми» являются следующие модели ГЧ: «ГЧ-10», «ГЧ-12», «ГЧ-16» (профессиональная серия), а также новые мобильные версии гриндера 610 серии «ГЧ610-63» и «ГЧ610-71» − изготавливаются с цинковым покрытием».

Общие моменты, характерные для всех станков:

1. Все сопрягаемые поверхности гриндера отшлифованы. Это помогает исключить перекосы во время хода ленты.
2. Гриндеры идут без покраски и покрытия. Поверхности ГЧ (сокращ. гриндер от Чапая) работают на скольжение. Чтобы исключить коррозию изделия, достаточно периодически протирать его специальным маслом или силиконовым спреем.
3. Уникальная конструкция прижимной площадки.

На последнем пункте хочется остановиться подробнее. Мастер придумал уникальную конструкцию этой площадки при одинаковом размере 165×50 мм, предусмотрено 2 позиции поворота основания и две позиции упора для станины.

Дополнительно в набор инструментов и оборудования входит колесо для установки вместо ведущего валика. Его рекомендуют использовать при обработке по металлу, когда приходится счищать большие объёмы краски или ржавчины.

Подробно остановимся на одной из профессиональных моделей. ГЧ-16 изготовлен на усиленной поворотной станине с 2 стойками из листа толщиной 12 мм, обеспечивающей необходимую жёсткость и позволяющей быстро переводить гриндер в вертикальное или горизонтальное положение.

Гриндер «от Чапая» – ГЧ -16. Внешний вид:

В конструкции используется увеличенная шлифовальная лента − 1600−1800×50 мм. И достаточно мощный двигатель – 2,2 кВт. Станок обладает более высокой производительностью и идеально подходит для непрерывных работ на крупных промышленных производствах. Цена такого изделия на данный момент варьируется от 55 000 до 60 000 рублей.

Видеообзор на мобильную версию гриндера серии 610:

Гриндер своими руками в домашних условиях – текстовые и видеоинструкции

Купить готовый гриндер, особенно для бытовых нужд, может позволить себе не каждый. Поэтому без лишних слов предлагаем фото и видеоинструкции, как сделать простой гриндер своими руками из подручных средств.

Из чего можно сделать привод для гриндера

В этой части статьи приведём пошаговые инструкции для сборки самодельных гриндеров своими руками.

Самодельный гриндер с двигателем от стиральной машины

Иллюстрация	Описание действия
	Для работы потребуется обычный асинхронный двигатель от старой стиральной машины.
	Привариваем к мотору две стальные пластины, на них − шайбы. Крепления помогут нам прочно и безопасно установить мотор на станину.
	Для работы также понадобится абразивная лента, в нашем случае − 610×45 мм(ширину отрезали под наши ролики).
	Ушки, болт и ролик потребуются нам для создания регулирующего механизма для контроля за положением роликов во время работы.
	Начинаем сварку механизма крепления роликов.
	К станине привариваем металлический лист с прорезью для мотора.
	С другой стороны конструкции крепим металлический уголок для жёсткой фиксации двигателя.
	Устанавливаем шкив в виде чаши на вал двигателя, он будет фиксироваться на шпоночном фазу.
	Заранее вытачиваем ролики с распорными втулками, в них устанавливаем подшипники.
	Исходя из натяжения ленты, примеряем место установки удерживающего механизма для ведомого ролика, отмечаем места креплений, выравниваем конструкцию так, чтобы лента была достаточно натянута.
	Высверливаем отверстие для крепления болта, на котором в будущем будет держаться вся конструкция.
	Болт позволит в будущем выполнять более точную регулировку натяжения ленты.
	Наш болт позволяет конструкции функционировать как маятник, а значит, легко контролировать натяжение шлифовальной ленты.
	А с помощью этой рукоятки с болтом мы можем регулировать положение роликов относительно друг друга, причём это можно делать даже во время работы станка.
	Для регулировки натяжения ленты используется мебельный газовый подпор.

Гриндер такого типа легко поможет заточить затупившиеся свёрла или мелкие делали.

Гриндер для дрели

Гриндер для дрели – это специальная насадка, которую можно сделать в несколько этапов. Вариантов, какой она может быть, сотни. Мы выбрали нестандартную модель.

Иллюстрация	Описание действия
	Для работы потребуется вал с шестернями, подшипники и листовой металл.
	Вырезаем две пластины размером 110×250 мм.
	Просверливаем необходимые отверстия на каждой из пластин.
	В этой части подшипники будут подаваться для регулировки.
	Далее берём «шпильку» и нарезаем по 120 мм.
	Устанавливаем самодельные ролики на шпильки, закрепляем болтами.
	Протягиваем ленту и закрепляем с другой стороны.
	Изготавливаем основу для крепления гриндера.
	Гриндер крепим на станину, а дрель фиксируем с помощью хомутиков.
	Не забываем выточить уголок для удобной фиксации ножа во время заточки.

Такие гриндеры могут помочь подточить ножи или любые плоские детали.

Гриндер из болгарки своими руками: чертежи

Это один из самых простых гриндеров, который можно сделать своими руками. Конструкция такого механизма предназначена, прежде всего, для зачистки сварочных швов. Однако, если его жёстко закрепить на столе, оно с успехом может применяться в качестве заточного станка для правки режущего инструмента или заточки ножей, топоров и т.п.

Гриндер из шлифмашинки своими руками

Иллюстрация	Описание действия
	Всё, что требуется от вас, – найти шлифовальную машинку, к примеру, вот такую.
	Далее собираем конструкцию – основание для устойчивого и безопасного крепления машины. Снижу укрепляем конструкцию уголками. Главное − не забыть предусмотреть отверстие под провод.
	Верх не очень принципиален, однако, сюда в будущем можно прикрепить навес от пыли.
	И вот наша шлифовальная машина превратилась в гриндер для заточки ножей и металлических конструкций.

Гриндер своими руками: подборка видео, как сделать в домашних условиях

Гриндер для наждака своими руками – минимум вложений:

Гриндер своими руками – это просто:

Мини-гриндер своими руками:

Как склеить ленту для гриндера своими руками

Для работы нам потребуются: клей супер ПВА, прижимные струбцы.

Иллюстрация	Описание действия
	Нарезаем наждачную ленту по ширине, какая необходима, у нас получится вот такой моток.
	Удаляем абразивный слой на расстоянии 2−3 см от краёв ленты, приклеиваем заплатку из кусочка ткани, прижимаем её струбцами, ждём, когда клей застынет, и отрываем нашу «заплатку». Вот такой «хвостик» у нас должен получиться.
	Далее берём наждачную бумагу меньшей зернистости, обычно учитывают разницу на один пункт, если у основной ленты зернистость − 3, то наждачную бумагу берём номер 2. И приклеиваем заподлицо к абразиву.
	Вот такая у нас получилась накладка. Теперь вы знаете, как сделать нервущуюся ленту для гриндера своими руками. Гарантия работы без сбоев – до полного стирания абразивного слоя.

Важно! Выбирая ленту для гриндера, важно правильно рассчитать диаметр шкива по оборотам мотора и требуемой скорости движения ленты. Слишком медленно бегущая лента будет рвать обрабатываемый материал,а слишком быстрая – сама сотрётся, толком ничего не обработав.

Как сделать ролики для гриндера своими руками

Выточка роликов для гриндера – один из самых трудоёмких этапов работы. Обычно для шлифовальной машинки делают четыре ролика с разными размерами − от 70 до 150 мм. Чаще всего используется металл (подойдёт сталь, лучше всего титан или дюралюминий), однако, некоторые мастера предпочитают дерево. Ширина роликов зависит от размера шлифованной ленты.

При создании чертежа для изготовления роликов запомните, что ролики должны быть бочкообразной формы, это всё обеспечит удержание ленты. Чертёж – обязательное условие работы, ведь, скорее всего, вам придётся обращаться к токарям. Если вы хотите, чтобы ваше устройство работало качественно, стоит не экономить на этом, кроме того, следует выбирать подшипники 6 класса и выше.

Шкив для гриндера своими руками

Шкив для гриндера после собственно мотора − один из самых затратных элементов шлифовального станка. Готовая деталь стоит не менее 2 000 рублей. Однако, мастера для своих самоделок используют деревянные сборные конструкции из дерева. Рассмотрим коротко последовательность выточки шкива и роликов из толстой фанеры на станке ЧПУ.

Иллюстрация	Описание действия
	По специальному алгоритму машина начинает последовательно вырезать слои изделия точно по заданным размерам.
	Вот такие заготовки у нас получились. Дорезаем оставшиеся кольца по размерам.
	Из полученных колец собираем шкив и бочонки, скрепляем детали клеем.
	С помощью шлифовальной машины подрабатываем скосы для того, чтобы лента плотно держалась.
	Обрабатываем полученные конструкции пропиткой.

Устройство поворотного стола

Поворотное приспособление для гриндера – всё равно, что руль для машины. Без него добиться универсальности устройства непросто. Задача станины с поворотным механизмом − расширить число возможных плоскостей, в которых может работать станок. Предлагаем одно из решений этой задачи.

ЗD модель гриндера с поворотным механизмом:

Поворотные станины или столы для гриндера во многих самодельных моделях не используются, это прерогатива профессиональных станков, созданных для решения нескольких задач.

Статья по теме:

Станки по дереву для домашней мастерской. Их можно приобрести в специализированном магазине или сделать самостоятельно из подручных материалов. Поговорим более подробно о втором методе обустройства собственного уголка для работы.

По какой цене купить ленточный гриндер

Если вы планируете использовать гриндер для больших объёмов работ, то, скорее всего, вам пригодится обзор цен и предложений на такие шлифовальные машины, что называется «под ключ».

Модель	Описание	Средняя цена (по состоянию на апрель 2018), руб.
	двигатель – 1,5 кВт, длина ленты – 1250 мм (до 1600 мм); модель интересна своей возможностью использования дополнительной оснастки (колесо, контуровка), которая идёт в комплекте.	25 000

Модель	Описание	Средняя цена (по состоянию на апрель 2018), руб.
	аппарат используется для заточки металлических инструментов и деревянных деталей; потребляемая мощность – 2 кВт, движение шлифполотна – 14 м/с; диаметр диска – 150 мм; ширина ленты – 50 мм; особенности: жёсткое литое основание, регулируемые упоры и защитный экран.	3 500

Модель	Описание	Средняя цена (по состоянию на апрель 2018), руб.
	тип станка — тарельчато-ленточный; круг – 125 мм; обороты – 2950 об/мин; размер ленты 762×25 мм; мощность — 330 Вт; скорость ленты – 810 м/мин.	5 500

Модель	Описание	Средняя цена (по состоянию на апрель 2018), руб.
	тип точила — со шлиф. лентой; круг — 175×25×32 мм; диаметр круга — 175 мм; толщина круга — 25 мм; посадочный диаметр -32 мм; обороты – 2980 об/мин; мощность — 500 Вт.	20 900

​

Модель	Описание	Средняя цена (по состоянию на апрель 2018), руб.
	номинальная потребляемая мощность — 4 кВт; напряжение/ тип тока при 50 Гц — 3×400 В(3~); напряжение/ тип тока при 60 Гц — 3×440 В(3~); обороты холостого хода при 50 Гц — 3 000 об/мин; обороты холостого хода при 60 Гц — 3450 об/мин; размеры ленты — 150×2000 мм; вес — 93 кг.	177 000

Модель	Описание	Средняя цена (по состоянию на апрель 2018), руб.
	гриндер на поворотной станине по классической проверенной годами схеме; изготовлен под ленты от 1600−1850×50 мм; мощность двигателя – 2,2 кВт, 2800 об/мин; диаметр шкива – 180 мм, роликов − 60 мм; скорость ленты при номинальных 50 Гц – 26,4 м/с.	35 000

Статья по теме:

Как сделать пескоструй своими руками из гнетушителя, газового баллона, автомобильных свечей, устройство и принцип работы, видео, схемы монтажа, мастер классы, рекомендации и советы специалистов — читайте в нашей публикации.

Заключение

Для тех, кто готов попробовать собрать гриндер самостоятельно, напоминаем, что все ответственные детали гриндера – цельную ленту, шкивы с покрытием, исключающим её проскальзывание, ролики – можно приобрести по отдельности либо заказать у профессиональных мастеров. Главное, взвесить, на какой объём работ необходимо изделие, и уже после этого выбирать модель исходя из ваших потребностей.
