У мастеровитого хозяина нет такого понятия, как хлам. Любой вышедший из строя агрегат или техника, — это по меньшей мере отложенная выгода. Сегодня редакция HouseChief.ru расскажет о том, как использовать с умом некоторые агрегаты старых стиральных машин. Газонокосилка, циркулярка, бетономешалка, мангал, коптильня, — вот неполный перечень полезных самоделок из двигателя и барабана от стиральной машины, о которых подробно расскажем в этом обзоре. Вас ждут пошаговые фото и видео мастер-классы с самыми простыми для воплощения, но полезными идеями, как сделать самоделки из мотора от стиральной машины.

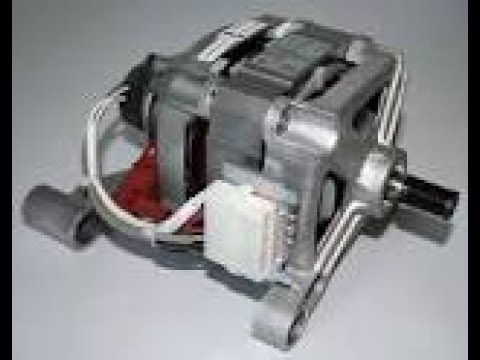

Если у вас завалялся старый двигатель от стиральной машины, тогда мы идем к вам!
Если у вас завалялся старый двигатель от стиральной машины, тогда мы идем к вам!

Типы двигателей стиральных машин

Все мы знаем, что барабан в стиральной машине запускается двигателем. Обычно для разгона барабана используют обыкновенную ременную передачу. Среди преимуществ такого способа чаще всего называют более мягкий ход барабана, за счет естественной амортизации. Кроме этого замена ремня занимает максимум 20 минут, и стоит не дорого.

Ременной привод достаточно прост в использовании,  если вы найдете такой моторчик, то сделать самоделку будет намного проще.
Ременной привод достаточно прост в использовании,  если вы найдете такой моторчик, то сделать самоделку будет намного проще.

Каждый тип двигателя обладает преимуществами и недостатками, а также сильными и слабыми сторонами. Рассмотрим особенности основных трех типов.

Асинхронный

В таком моторе два рабочих агрегата — неподвижный статор и вызывающий вращение барабана ротор. При этом скорость вращения мотора может достигать 2800 оборотов в минуту.

Устройство асинхронного двигателя.
Устройство асинхронного двигателя.

Слабое место таких моторов – снижение вращающего момента. Из-за этого барабан начинает буквально «ходить-ходуном» и раскачиваться.

К сведению! В современных моделях двух-фазные двигатели практически не используются, начиная с 2000 годов им на смену пришли трехфазные асинхронные двигатели с частотным регулированием скорости.

Преимущества асинхронных двигателей:

  • простота конструкции и обслуживания (главное, не забывать смазывать мотор и менять подшипники);
  • низкая шумность;
  • бюджетная стоимость.

Среди основных недостатков:

  • громоздкий мотор;
  • низкий коэффициент полезного действия;
  • «корявые» электросхемы, неудобные при перепайке.

Такие двигатели чаще всего используют в недорогих моделях, не отягощенных «умной» электроникой.

Коллекторный двигатель

Сегодня коллекторные двигатели почти полностью заменили асинхронные. Почти 90 процентов всех бытовых стиральных машин оснащены именно таким типом двигателя.

И это не удивительно, ведь такие моторы более универсальные, они могут работать как от переменного, так и от постоянного тока.

Такие двигатели состоят из трех основных элементов: статора, коллекторного ротора и тахогенератора или генератора скорости вращения.
Такие двигатели состоят из трех основных элементов: статора, коллекторного ротора и тахогенератора или генератора скорости вращения.

Кроме того, в конструкции предусмотрены специальные щетки для контакта ротора с мотором (обычно их две). Их необходимо периодически менять, так как они стачиваются о коллектор.

Двигатель коллекторного типа имеет ряд преимуществ:

  • компактные габариты;
  • большой пусковой момент;
  • не зависит от частоты электросети;
  • более плавное управление оборотами, в этом случае вращение регулируется контролем за напряжением.
  • универсальность;
  • простая и доступная управляющая электросхема;

Среди минусов можно отметить:

  • невысокий срок службы;
  • необходимость периодической замены щеток;
  • высокая шумность.

Андрей Винокуров
Мнение эксперта
Андрей Винокуров
Электромонтер 5 разряда ООО "Петроком"
Задать вопрос эксперту
«Соединение коллектора и щеток очень чувствительна. И при излишнем трении щеток может произойти перегрев и отслоение ламелей коллектора от изолятора. Кроме того, в обмотках ротора или статора может возникнуть межвитковое замыкание. Это приводит к искрению или ослаблению магнитного поля. В последнем случае ротор и барабан не крутятся полностью.»

Современные моторы с прямым приводом

Для стиральных машин нового поколения используются моторы, которые работают без ременного привода. В таких моторах привычный нам шкиф заменяет специальная муфта, которая соединяет вал ротора напрямую с осью барабана без ремня.

Впервые система Direct Drive была использована в стиральных машинах LG в 2005 году. В этом случае привод присоединяется напрямую к барабану, что исключает применение соединительных элементов – самых уязвимых частей моторов.
Впервые система Direct Drive была использована в стиральных машинах LG в 2005 году. В этом случае привод присоединяется напрямую к барабану, что исключает применение соединительных элементов – самых уязвимых частей моторов.

В конструкцию прямого привода входит инверторный бесщеточный мотор, в котором частота вращения задается электромагнитными волнами. Она способна определять нагрузку от стираемого белья и в зависимости от этого изменять потребляемую мощность.

Эта технология считается одной из самых передовых, приводы такого типа используют ведущие производители стиральных машин, такие как Haier, Bosсh, AEG, Samsung и Whirpool.

Внешне такой прямой двигатель чем-то напоминает асинхронный, однако, принцип работы его совершенно иной. В этом случае используется управляющая схема трехфазного инверторного типа.
Внешне такой прямой двигатель чем-то напоминает асинхронный, однако, принцип работы его совершенно иной. В этом случае используется управляющая схема трехфазного инверторного типа.

Моторы такого типа обладают рядом преимуществ:

  • удобное расположение и отсутствие лишних деталей;
  • износостойкость и простота замены элементов;
  • компактность;
  • низкий уровень колебания машинки;
  • Высокий КПД;
  • отсутствие ремня и щеток, требующих регулярного обслуживания;
  • относительная бесшумность.

Такие моторы существенно увеличивают общую стоимость бытовой техники. Связано это, прежде всего со сложной системой управления электросхемы такого двигателя.

Что можно сделать из старой стиральной машины

Самоделки из двигателя стиральной машинки чаще всего заменяют те инструменты, покупка которых в хозяйстве нецелесообразна из-за их дороговизны. Чаще всего это незаменимые для любого мастера приборы: наждак, точильный станок, бетономешалка, генератор, токарный станок. Иногда из моторов от стиралок собирают ощипыватель для кур или измельчитель кормов.

Как сделать шлифовальный станок или точило из двигателя стиральной машины

Если вы не знаете, где использовать мотор от стиральной машины-автомат, — сделайте шлифовальную машину. Это одна из самых простых «переделок» двигателя стиралки. Самая большая проблема в сборке шлифмашины – обеспечить хорошее, устойчивое крепления точильного камня на вал двигателя, чаще всего используют специальный фланец.

Рассмотрим подробно все этапы работ:

ИллюстрацияОписание действия
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияДля работ нам пригодится двигатель от стиральной машины 180 В, на 1400 оборотов. Слишком мощный двигатель выбирать не стоит. Первый этап – изоляция проводов.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияРазмечаем точильный круг под переходник. Причем для крепления ступицы необходимо использовать шайбу и гайку с резьбой направленной в сторону, противоположную вращению вала. В противном случае, она будет раскручиваться и при первом же запуске точильный камень слетит.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияНарезаем металлические уголки, их можно вырезать из листов 8 мм. С помощью болтов крепим мотор к станине.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияПроводим сборку всех элементов шлифовального диска  и тестовый запуск.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияСледующий этап покраска и приваривание к основанию
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияВ завершение работы оформление поверхности абразивным материалом. Проще всего использовать для этих целей двусторонний скотч. По такому же принципу можно сделать своими руками точило из стиральной машины.



Андрей Винокуров
Мнение эксперта
Андрей Винокуров
Электромонтер 5 разряда ООО "Петроком"
Задать вопрос эксперту
«Если вам необходимо изменить направление вращения ротора точильного станка из стиральной машины, для асинхронных двигателей достаточно выполнить переключение соответствующих обмоток. Если у вас нет пусковой катушки, то при толчке камня в нужную сторону устройство заработает самостоятельно.»

Токарный станок по дереву

В этой самоделке самое сложное сварить правильную раму для основания. Токарный станок в обязательном порядке должен иметь устойчивое основание.  Рама может быть изготовлена из уголков и профилей, и других подручных материалов. Самое главное, чтобы ось двигателя была выставлена параллельно опорной конструкции.

Для работы прекрасно подойдут моторы от таких моделей стиральных машин, как Вятка-автомат.
Для работы прекрасно подойдут моторы от таких моделей стиральных машин, как Вятка-автомат.

Мотор в таких моделях асинхронный, обычно с двумя скоростями, от 400 до 3000 оборотов в минуту.

Подробнее о том, каким способом можно использовать мотор от стиральной машины и собрать с его помощью токарный станок по дереву, смотрите в этом видео:

Перосъемная машина из стиральной машины своими руками

Такая машинка легко выполнит за вас «всю грязную работу». Она прекрасно справится с трудоёмкой и физически непростой задачей по ощипыванию кур.

ИллюстрацияОписание действия
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияБерем вал от старой стиральной машины, подрабатываем резьбу. На наждаке делаем аккуратные срезы под шкиф.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияВ нашем случае подойдет шкиф от стиральной машинки «Индезит» с вертикальной загрузкой.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияПереходник вырезаем из старого рулевого пальца от УАЗика. Резьба подошла как раз.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияДля прижима используем колпак от центрифуги от старой полуавтоматической стиральной машинки «Сибирь».
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияДля крепления нашего мотора собираем каркас. Окрашиваем, привариваем «ушки».
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияПомпу «садим» на герметик.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияС обратной стороны устанавливаем шкиф.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияПроверяем ременной привод нашего агрегата.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияПодключаем плату с таходатчиком. Подключаем  последовательно обмотки с коллектора на якорь. Если вы подсоедините не правильно, будет крутить ваш мотор в другую сторону. Крепим блок управления под столешницу.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияКрепим на саморезы чашу для погрузки тушек, снабжённую резиновыми штырями.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияСверху укладываем дно перосъёмной машины и закрепляем колпаком на шурупе.

Такая машина справится с ощипыванием бойлерных куриц, а также перепелов. Для изготовления было использовано около 120 резиновых «пальцев», диаметром 8 мм.

Газонокосилка

Газонокосилка является еще одним прекрасным способом куда можно применить двигатель от стиральной машины и подарить ему вторую жизнь. По аналогии с любым устройством, здесь самое сложное изготовить удобную раму, к которой можно было устойчиво прикрутить мотор. Вторая важнейшая задача – придумать кожух, чтобы защитить мотор от пыли и листвы, а человека от порезов.

Раму можно сварить из металлических уголков, главное приварить «ушки» для переключатели и сварить прочное основание для двигателя.
Раму можно сварить из металлических уголков, главное приварить «ушки» для переключатели и сварить прочное основание для двигателя.

Иногда в качестве основы берут раму от коляски или тележки.  Далее на раму приваривается металлический лист. Сверху на платформу крепится кожух, спереди и сзади приспосабливают специальный бампер. Он может быть как пластмассовым или резиновым, так и металлическим.

Двигатель закрепляется на платформе, в центре высверливается отверстие под вал.
Двигатель закрепляется на платформе, в центре высверливается отверстие под вал.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощения
Варианты ножей могу быть разные – от роторных до цилиндрических.

Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощения

Колеса можно «позаимствовать» от старой коляски.
Колеса можно «позаимствовать» от старой коляски.

Далее остается провести пробный пуск. Не забывайте, что прежде, чем приступать к работам важно проверить правильное подключение всех элементов и их изоляцию!

Корморезка

А вот для изготовления корморезки в дело пойдет не только мотор от стиралки, но и барабан. Правда, стоит изначально выбрать модель с вертикальной загрузкой. Однако, если не нашли такую, подойдет и обычный барабан.

ИллюстрацияОписание действия
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияДля начала изучим «начинку». Двигатель 1,1 кВт на 1000 оборотов. Редуктор, конденсатор стоит 25 микрофарад.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияБарабан изготовлен из стиральной машины, крепится на крестовину. Для усиления эффекта терки отверстия слегка расширяются наружу.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияЗапускается очень легко, нажатием одной кнопки.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияКорпус выполнен из металлического листа.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияПредусмотрен прижим для удержания свеклы, или сочных продуктов.

Важно! Если вы используете бак от стиральной машины с вертикальной загрузкой, следите за тем, чтобы лопасти при работе не задевали дно и бока емкости!

Как превратить двигатель от старой стиральной машины в генератор

Для изготовления самодельного генератора придется обратиться за помощью к профессиональному токарю. После покупки неодимовых магнитов, на сердечнике двигателя необходимо будет выточить пазы определенной глубины.

Вариант мотора – генератора.
Вариант мотора – генератора.

Для закрепления магнитных «усилителей» необходимо заранее заготовить жестяные шаблоны, габариты которого должны совпадать с размерами сердечника и шириной пазов. Важно распределить магниты на сердечнике на одинаковом расстоянии. Закрепить их можно с помощью клея.

Андрей Винокуров
Мнение эксперта
Андрей Винокуров
Электромонтер 5 разряда ООО "Петроком"
Задать вопрос эксперту
«Кроме расстояния, большое значение имеет угол наклона каждого элемента. Отклонения от нормативных размеров могут стать причиной залипания, в результате чего мощность генератора заметно снижается.»

Подробнее о том, как сделать генератор из двигателя от стиральной машины смотрите в этом видео:

Бетономешалка

Самая большая сложность при сборке самодельной бетономешалки – обеспечить ее устойчивость. Особенно остро встает вопрос заклинивания машины после загрузки цементной массы.

Рассмотрим один из необычных способов создания бетономешалки с цепной передачей:

ИллюстрацияОписание действия
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияДля изготовления основания нам потребуются металлические швеллеры или уголки.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияПодвижные элементы крепим по системе шип-паз, ограничивая боковой ход болтами.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияОснование крепим на ступицу.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияДля рычага поворотного механизма используем обычный руль от автомобиля.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияНастоящей «изюминкой» всей конструкции стал специально разработанный механизм, вращающий бочку. В его основу положен принцип велосипедной цепи. Правда, в этом случае звёздочку пришлось брать с заведомо более глубокими пазами, чтобы зацепить цепь даже при возможных покачиваниях.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияСама цепи приварена точечной сваркой по всей окружности барабана.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияПусковой механизм самый простой.
Хлам в дело! Самоделки из двигателя и барабана стиральной машины: от идеи до воплощенияВот, собственно, первый запуск. Идёт ровно. Даже на смотря на солидный вес.



Совет! В качестве емкости для замеса может использоваться как бак самой стиральной машины, так и обычная бочка. Однако, размеры конструкции и бочки должны быть соизмеримы.

Что можно сделать из барабана стиральной машины

Как вы уже успели убедиться, двигатель от стиральной машины – поистине незаменимая вещь. Однако не спешите выбрасывать сам барабан. Мы расскажем, как можно его использовать.

Вот только несколько поделок, которые можно сделать из барабана от стиральной машины:

Жаровня из барабана от стиральной машины.
Жаровня из барабана от стиральной машины
Эффектный журнальный столик для хранения мелочей.
Эффектный журнальный столик для хранения мелочей
Клумбы, которым не страшны грызуны.
Клумбы, которым не страшны грызуны
Дизайнерская лампа из барабана от стиральной машины создаст особую атмосферу.
Дизайнерская лампа из барабана от стиральной машины создаст особую атмосферу
Слегка странноватый, но все же стул, из барабана от стиральной машины.
Слегка странноватый, но все же стул, из барабана от стиральной машины
Пуфики из барабана от стиральной машины.
Пуфики из барабана от стиральной машины

Мангал из барабана от стиральной машины: фото интересных задумок

Почему стоит задуматься над тем, что именно барабан от стиральной машины – лучший вариант для создания мангала? Объясняем: в стенках конструкции уже расположены отверстия, которые станут идеальными для жаровни на открытом воздухе. За счет постоянного поддува, температура углей будет идеальной для приготовления блюд.

Другие преимущества:

  1. Мобильность.
  2. Дешевизна.
  3. Крепость конструкции, которая не боится нагрева.

Вариант реализации идеи мангала из барабана от стиральной машины.
Вариант реализации идеи мангала из барабана от стиральной машины.

Коптильня из барабана стиральной машины

Бак стиральной машины – идеальная основа для создания мини-коптильни. Достаточно добавить буквально несколько деталей (штырей для подвешивания мяса или рыбы) и организовать необходимую тягу для дыма.

О том, как можно сделать коптильню из старой стиральной машины, смотрите в этом видео:

Как вы смогли убедиться, даже для сломанных аппаратов и бытовой техники рано или поздно придет второй шанс и вы теперь знаете, что делать со старой стиральной машиной. Если у вас есть собственные идеи, как можно использовать старый бак или двигатель от стиральных машин, расскажите о нем другим читателям нашего онлайн журнала.
