Вентиляция в бане своими руками — как организовать ее правильно?

Банные процедуры это не только один из хороших способов поддерживать гигиену, но и возможность вывести из организма накопившиеся вредные вещества и токсины. Однако чтобы посещение бани было комфортным и принесло пользу, необходима хорошая вентиляция, чтобы исключить возможность образования грибков и плесени из-за высокой влажности. Обустроенная специалистами или своими руками вентиляция в бане позволит обеспечить приток в помещение свежего воздуха и удалять отработанные газы и испарения, образующиеся вследствие работы каменки и пользования горячей водой.

Так ли нужна вентиляция в бане или можно обойтись без нее?

Функции банной вентиляции усложняются тем, что она должна способствовать довольно быстрому удалению из помещений влажного воздуха и качественно регулировать температуру в парилке. Особенно важно наличие хорошей вытяжной системы для бань оснащенных газовыми и твердотопливными печами – для поддержания процесса горения в таких конструкциях требуется приток внушительного объема воздуха. Отсутствие вентиляции для бань приведет к избыточной концентрации углекислого газа, отрицательного сказывающегося на здоровье людей и который может привести к потере сознания.

Неопытные мастера стараются тщательно изолировать помещения, заделывая малейшие щели для увеличения скорости прогревания парной и более длительного сохранения тепла. Однако это неверный подход, поскольку вентиляционные отверстия должны быть обязательно. Грамотно устроенная система вентиляции позволяет:

• создать в бане здоровый микроклимат;
• снизить концентрацию влажности и быстро осушать помещения;
• избавиться от углекислого газа;
• быстро прогревать парную и другие банные помещения;
• устранять застоявшийся и неприятный запах;
• избавиться от болезнетворных грибков и плесени;
• сохранить в первоначальном виде внутреннюю отделку помещений.

Из вышесказанного становиться ясно насколько важно устройство в бане вытяжной системы. Перед тем как сделать вентиляцию в бане необходимо сначала узнать о ее разновидностях и основных схемах установки.

Эффективная вентиляция в бане – схема и устройство

Прежде чем дальше разбираться с вытяжной системой и приступать к ее обустройству в бане следует знать, что вентиляция бывает естественной и принудительной. Также имеются отличие вентиляционных систем и их схем в зависимости от места расположения. Ну, а теперь обо всем по порядку.

Естественная вентиляция

Этот вариант оптимален для большинства бань, поскольку он самый дешевый и довольно эффективный. Места размещения вентиляционных отверстий необходимо определять исходя из размера помещения, расположения каменки и полок, а также материала из которого построена баня. Каковы бы ни были схемы вентиляции в банях, существует одно общее правило – приточное отверстие должно располагаться на высоте 20-30 см. от уровня пола, а вытяжное на таком же расстоянии, но от потолка.

Размеры отдушин должны быть примерно 300-400 мм². При слишком быстром воздухообмене, который вызовет понижение температуры в парилке, вентиляционные отверстия необходимо прикрывать специальными регулирующими заслонками. Для улучшения внешнего вида желательно на отдушинах монтировать декоративные решетки, которые легко можно купить в специализированных магазинах или изготовить своими руками.

Однако такой вид вентиляции не подходит для парной. Все вентиляционные отверстия (входные и выходные) должны находится на одном уровне от пола. Таким образом, входящие потоки воздуха нагреваются от печи и поднимаются вверх, а остывшие опускаются вниз и попадают в вытяжные отдушины. Для сохранения тепла в помещении отверстия можно закрыть специальными заслонками.

Принудительная вентиляция

Перемещение воздуха механическим способом осуществляется посредством установки на вентиляционных отверстиях специальных устройств (вентиляторов). Это позволит довольно быстро обновить воздух, что очень важно, особенно в моечном помещении. Этот вариант вентиляции хорошо подходит в тех случаях, когда в бане установлен парогенератор. У принудительной схемы вытяжки в бане есть ряд преимуществ перед естественной:

• есть возможность фильтрации входящих воздушных масс;
• поддержание заданного микроклимата;
• равномерное распределение прогретого воздуха.

Для поступления в парную больших объемов свежего воздуха необходимо, чтобы вентиляционные отверстия располагались диаметрально друг к другу. При установке вентиляторов не стоит размещать входные и вытяжные отдушины на одном уровне, чтобы исключить замыкание воздушных потоков, которое вызовет внизу концентрацию остывшего воздуха, а вверху наоборот будет сильно жарко.

Важно! Поскольку повышенная влажность и высокая температура являются главными врагами любого электрооборудования, то корпус вентилятора должен иметь надежную влагозащиту, а подключение нужно выполнять в полном соответствии с ПУЭ.

Достоинство вентиляции принудительного типа состоит ускоренном воздухообмене и расширенных параметрах регулировки. Такая система вытяжки одинаково эффективна в независимости от силы и направления ветра, а также погодных условий.

Устройство в банях вентиляции полов

Полы в банных помещениях эксплуатируются в экстремальных условиях. Воздействие влаги на пол осуществляется как снизу со стороны грунта, так и сверху. Наиболее тяжелые условия созданы в парной, где горячий пар контактирует с деревянным покрытием пола, охлаждаясь и конденсируясь. Образовавшийся конденсат проникает в дерево и создает благоприятную среду для развития грибка и плесени.

Эффективная схема вентиляции полов в банях позволяет предотвратить разрушительное воздействие плесени и убрать излишки пара. Вентилирование пола может выполняться естественным или принудительным путем. Однако для эффективности при устройстве вентиляционной системы необходимо придерживаться следующих условий:

• не допускать охлаждения пола в процессе принятия процедур;
• обеспечить быструю и эффективную сушку, но важно не перестараться, чтобы не допустить растрескивание древесины;
• обустройство вентиляционной системы требуется выполнять еще на стадии строительства.

При расположении вентиляционных отдушин нужно принимать во внимание климат, ветровую обстановку, ландшафт, источники загрязнения, а также внутренние факторы – вид и размещение каменки, конструкции дверных проемов, наличие окон и форточек. Чаще всего отдушины для вентиляции располагают на 3 разных уровнях:

• под напольным покрытием или в фундаменте;
• под обогревательной конструкцией либо на уровне ее фундамента;
• в стене на расстоянии 350-450 мм. от уровня пола (лучше всего делать за каменкой).

Устройство в банях вентиляции под полами имеет ряд преимуществ. Кроме устранения конденсата и улучшения качества сушки напольного покрытия, воздушный поток снизу не формирует сквозняки а, следовательно, вентиляцией можно пользоваться и в процессе принятия банных процедур. Для большей эффективности важно грамотно создать сливную систему для удаления стоков за пределы постройки.

Создание воздухообмена в фундаменте бани

Создание вытяжной системы в фундаменте бани крайне необходимо, так как она не только позволяет предотвратить образование плесени, но и обеспечить защиту постройку от поражения гнилью. Характеристики вентиляционной системы рассчитываются еще на стадии проектирования. Тип и расположение вентиляции фундамента бань во многом зависит от преобладающих ветров, рельефа и наличия водоемов, которые часто становятся причиной подтоплений зданий.

Обеспечить нормальную циркуляцию воздуха можно устроив несколько отверстий, количество и размеры которых рассчитываются в соответствии с размерами бани. Диаметр отдушин должен быть минимум 110 мм. Вентиляционные проемы обычно делают друг напротив друга. В том случае если здание бани находится в низине, плотно окружено другими строениями или имеются естественные преграды для свободного перемещения воздушных потоков, то отдушины необходимо устраивать по всем сторонам фундамента, поскольку только так можно добиться качественной вентиляции.

Система вентиляции в банях в парилках

Традиционно в парилке устанавливается печь-каменка, которая составляет основу вентиляционной системы. Воздух из парной проходит через поддувало, что обеспечивает его хорошую циркуляцию. Чтобы получить максимальный отток воздушных масс печь следует устанавливать ниже уровня чистового пола, а для запуска процесса вентилирования помещения достаточно слегка приоткрыть форточку или входную дверь. Недостаток такой схемы вентиляции в парилках бань состоит в том, что когда в печи нет процесса горения, циркуляция воздуха прекращается.

Кроме каменки вентиляция в парной обеспечивается дополнительными проемами со специальными заслонками для регулировки воздухообмена. После каждой банной процедуры следует открывать вентиляционные решетки на некоторое время, иначе воздух в помещении будет тяжелым и влажным, к тому же существует риск отравления угарным газом.

Когда идет протопка печи и нагрев помещения вентиляция в парной должна быть закрыта. После того как парилка полностью прогреется вытяжные заслонки можно открыть. Чтобы исключить образование обратной тяги нужно еще на этапе строительства бани сделать так, чтобы вытяжные отверстия были по площади больше приточных проемов.

В том случае если печь установлена не в самой парилке, то используется другая схема вентиляции в парных русских бань. Возле отопительного устройства на высоте 300 мм. от уровня пола делается приточное отверстие, а на противоположной от него стене устраивается вытяжной проем на расстоянии 300 мм. от потолка. Иногда приточное отверстие делают внизу стены за печью для того чтобы поступающий с улицы воздух нагревался от каменки и остывание помещения происходило умеренно. На стене, противоположной от обогревательного устройства, делают 2 отверстия, которые сформируют единый вытяжной короб. Первый проем располагается на высоте 1 000 мм. от уровня пола, а другой под потолком. При такой схеме вентиляции парная прогревается быстрее и соответственно экономится топливо.

Устройство воздухообмена в моечной

В моечной, так же как и в парной, присутствует повышенная влажность, которая способствует появлению плесени и грибков. Чтобы избежать этого необходимо создать эффективную систему вентиляции в моечных бань. В помещении для мытья большое количество влаги скапливается под полом, поэтому для ее отведения достаточно будет проложить асбестовую трубу, один конец которой находится под напольным покрытием, а второй выводится на крышу и оснащается дефлектором.

Создание эффективной регулируемой вентиляции в мойках бань обеспечит в помещениях сухость, умеренную температуру, приток свежего воздуха, отвод угарного газа и экономию топлива.

Схема вентиляции в предбанниках

Соседство предбанника с парной приводит к тому, что на деревянных поверхностях обшивки оседает конденсат. Для сохранения облицовки и предотвращения процессов гниения помещение необходимо хорошо утеплить и исключить сквозняки. Наиболее простая схема вентиляции для предбанника состоит в выводе влажного воздуха через моечную или санузел. Лучше всего для этого помещения организовать вентиляционную систему принудительного типа.

Как сделать правильно вентиляцию в бане

Более менее разобравшись с системой вентиляции в бане нужно также учесть и другие важные моменты. Устройство вытяжки не должно:

• стать причиной нарушения температурного режима в помещениях;
• допускать подъем холодного воздуха к потолку;
• выводить из помещения свежий воздух.

Принципы, по которым создается в бане правильная вентиляция помещений, зависят от архитектурных особенностей конструкции постройки. В том случае если в полах предусмотрены специальные щели для стока воды, то сквозь них может осуществляться приток свежего воздуха и нет необходимости делать дополнительные вытяжные проемы.

Часто в бане делают небольшие окошки, которые при открывании выполняют роль вытяжки. К тому же если топка каменки расположена непосредственно в парной, то вентиляция выполняется еще проще – достаточно открыть топочную камеру и, изменяя положение заслонки регулировать воздухообмен. Это самые простые, но эффективные и малозатратные варианты устройства вентиляционной системы.

Особенности воздухообмена в каркасных банях

Если в банях из бруса или бревна циркуляция воздуха осуществляется через ряды нижних венцов, то в постройках каркасного типа, обшиваемых большим количеством теплоизоляционного материала, естественная вентиляция отсутствует и по этой причине следует предусмотреть создание специальных проемов с заслонками.

Самой эффективной системой для каркасной бани является приточно-вытяжная вентиляция. Для организации качественного воздухообмена необходимо создание двух каналов. Один из них располагается возле пола и служит для притока в помещение свежего воздуха (при необходимости можно установить вентилятор), а второй устраивается на небольшом расстоянии от потолка и необходим для отвода горячих и влажных воздушных масс и угарного газа. Проемы вентиляции в каркасных банях должны оснащаться специальными регулировочными заслонками.

При создании вентиляционной системы необходимо принимать во внимание площадь и форму парной, а также расположение каменки.

Вентиляция рубленой бани

В русской бане, где пар традиционно приготовлялся вручную не подходят схемы принудительной циркуляции воздуха. Чтобы в деревянных банях вентиляция естественного типа способствовала оздоровлению, при ее создании следует придерживаться следующих схем:

• обеспечить возможность проветривания (создание окон, дверных и вентиляционных проемов);
• верхние границы дверей и окон должны быть на одном уровне;
• для парных небольшого размера достаточно простого проветривания;
• каменка с дымоходом является естественной вытяжки отработанного воздуха и газов;
• для нормального воздухообмена можно обустроить рядом с каменкой вентиляционный приточный проем с заслонкой и вытяжное отверстие под потолком.

Устройство хорошей вентиляции в бане из сруба очень важный момент, поскольку необходимо исключить скопление излишней влаги, которая негативно воздействует на деревянную конструкцию и может стать причиной развития болезнетворных грибков и плесени.

Вентсистема в кирпичной постройке

Про обустройство вентиляции в кирпичных банях следует подумать еще на этапе строительства. Поскольку в постройке из кирпича не предусматривается наличие естественной циркуляции воздуха, то следует заранее учесть количество и расположение воздуховодных каналов и проемов.

Система воздухообмена естественным путем идентична той, что устраивается в русской бане — приточное отверстие расположено рядом с печью, а вытяжное под потолком. Однако если баня рассчитана на большое количество человек, то следует подумать о создании принудительной системе вентиляции.

Вентилятор необходимо устанавливать у входа вытяжного канала ведущего на крышу. Для ускорения циркуляции воздуха монтируется несколько вытяжных труб, но может понадобиться установка приточных клапанов, чтобы воздушные массы не разряжались из-за разности объемов приточного и вытяжного воздуха. Слишком мощный вентилятор может привести к той же проблеме, а устройство по мощности не соответствующее площади помещения не сможет нормально выполнять свои функции и воздухообмен в парной будет довольно слабым.

Вентиляция Басту

В последнее время для создания вентиляционных систем находятся новые и более эффективные решения. К таким новинкам можно отнести и схему вентиляции в бане Басту. Среди россиян эта система пользуется большой популярностью из-за простоты монтажа и высокой эффективности.

Принцип вентилирования по Басту заключается в следующем. Раскаленная каменка выполняет роль теплового насоса и затягивает воздух из приточного канала. Холодные потоки, проходя через печь, очень быстро нагреваются и поднимаются под потолок. Естественно они выталкивают через вытяжной канал равный объем околопольного воздуха. В вентиляционной системе Басту приточные и вытяжные отверстия расположены внизу.

Для устройства подобной вентиляции необходимо две нержавеющие трубы — нижняя устанавливается диагонально от каменки на высоте 200 мм. от пола, а верхняя над печью. Оба выхода должны быть оснащены решетками с заслонками. Однако, как все вентиляционные системы естественного типа, Басту может работать только при работающей печи или при наличии сильного ветра на улице.

Главное преимущество устанавливаемой в русских банях вентиляции Басту заключается в простоте монтажа, который можно выполнить самостоятельно, тем самым сэкономив свои деньги.

Грамотное устройство вентиляции в бане

Нормальная вентиляция может быть только в том случае если в помещении созданы условия для притока свежего воздуха и вывода отработанного. Несмотря на распространенные понятия – приточная вытяжная система вентиляции это не совсем верно, поскольку она всегда является приточно-вытяжной. Принципы работы вентиляций для любых помещений практически одинаковый – свежий воздух поступает через приточное отверстие и выводится через вытяжное.

При расчетах вентиляционных систем необходимо учитывать объемы и назначение помещений, наличие или вероятность образования угарного газа или других вредных для здоровья химических соединений. Нормативные акты устанавливают кратность воздухообмена в течение часа, которая может колебаться 1-10 раз и более. Далее определяются параметры и местоположение будущих воздуховодов с учетом климатических зон и погодных условий, характерных для данной местности. В том случае если вентиляция естественного типа не в состоянии обеспечить необходимую кратность воздухообмена, то применяются системы принудительного типа.

Где расположить в бане окно?

Окна в бане являются не только источником света, но и способом его вентиляции. Существует ошибочное мнение, что окно в парной неблагоприятно сказывается на сохранности пара в помещении и температуры. Однако опытные банщики советуют делать в парилке даже два окошка. Одно окно располагается над полками, и если пар получился слишком горячим или кому-то стало нехорошо, то достаточно приоткрыть форточку и все будет в порядке. Второе окошко размещают под полками, что позволяет довольно быстро просушить лежаки. Оно делается небольшого размера и непрозрачным.

Важно! Согласно технике безопасности банные окна должны открываться вовнутрь помещения.

Также стоит установить окно и в моечной. Оно не только поможет проветрить помещение, но и экстренно эвакуироваться в случае пожара. Габариты окна должны быть такими, чтобы сквозь него мог пролезть взрослый человек средних размеров. Некоторых владельцев бань интересует вопрос: можно ли устанавливать пластиковые окна? Если в помещении моечной, то да. Однако в парной, где температура доходит до ста и выше, материал, из которого изготовлены окна начнет выделять токсичные вещества и коробиться. Для окон в парилку лучше всего использовать древесину не смолистых пород. Можно легко выполнить установку окна в бане своими руками, поскольку технология ничем не отличается от его монтажа в жилом доме.

На заметку! Банные окна для большей сохранности тепла лучше всего делать с двойными стеклами и хорошей герметизацией.

Вентилятор в воздухообменной системе бани

Для создания качественной принудительной системы вентиляции понадобятся следующие детали:

• короб воздуховода;
• вентиляционный клапан и решетка;
• заслонка;
• вентилятор;
• сетка;
• гигрометр и термометр.

Решетка из дерева или жароустойчивого пластика и металлическая сетка предотвратят попадание внутрь помещения насекомых и домашних грызунов. В качестве воздуховода обычно используют гофрорукав или оцинкованную трубу. Специалисты не рекомендуют устанавливать в парной пластиковые трубы, поскольку они не рассчитаны на эксплуатацию в условиях высоких температур.

Вентилятор желательно устанавливать только на одном воздуховоде, например, на приточном. Используемые для бань вентиляторы должны быть изготовлены из жаропрочных материалов и иметь хорошую герметизацию.

Видео, как сделать вентилятор своими руками, более наглядно покажет процесс (представлен безлопастной вариант):

Вентклапаны

Вентиляционный клапан для бани монтируют в приточных и вытяжных каналах. Есть две разновидности данного устройства – КИВ (клапан инфильтрации воздуха) и КПВ (клапан принудительной вентиляции). Внешне они практически не отличаются друг от друга, да и принцип работы у них одинаковый. Наружная часть заслонки снабжена наклонными жалюзи, чтобы исключить попадание воды извне, а внутренняя — оголовком и мембранами для звуко-и теплоизоляции.

При установке клапанов следует придерживаться нескольких рекомендаций:

• для банной вентиляции необходимо устанавливать заслонки из жаропрочных материалов;
• установку необходимо выполнять на несущих стенах бани;
• не желательно монтировать клапана на стенах, выходящих на туалет или мусорный бак.

Статья по теме:

Приточный клапан в стену. Обеспечить здоровое состояние атмосферы можно разными способами. Если установить приточный клапан в стену – задача будет решена быстро. В специальной публикации рассмотрим как его грамотно выбрать и смонтировать.

Отдушины в банях

Отдушины или как их еще называют, продухи, могут быть круглыми, прямоугольными или квадратными. Они устраиваются в основании постройки и на крыше. В банях продухи располагают на расстоянии 2 метров друг от друга, а если в цоколе имеются внутренние перегородки, то отверстия делаются и в них. В этих элементарных вентиляционных каналах также необходимо устанавливать решетки для защиты от грызунов.

Некоторые мастера рекомендуют закрывать на зиму отдушины ветошью или мешочками, набитыми песком, но это неправильно, поскольку это вызовет повышение влажности под полом и загнивание древесины.

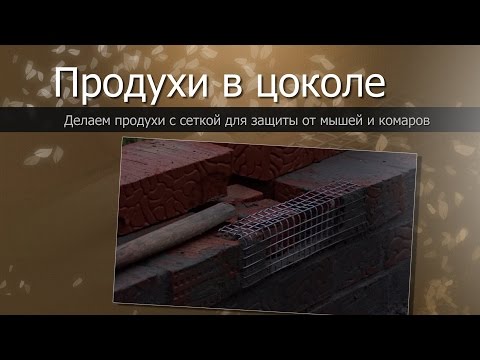

На видео показано,как сделать в бане отдушину

Как сделать вытяжку в бане

Устройство вытяжки в бане своими руками дело нехитрое, но тем не менее к нему надо подойти с расчетом и не спеша. В первую очередь нужно определиться со схемой, выбором соответствующих материалов и рассчитать диаметр труб. Объем приточного воздуха должен быть равен или меньше удаляемого. Для соблюдения этого условия необходимо знать объем помещения и кратность воздухообмена. Скорость воздуха в магистрали должна быть не более 5 м/с, в парной — 2 м/с, в разветвлениях — 3 м/с и естественная вентиляция — 1 м/с. В таблице можно найти диаметр трубы наиболее подходящий для получения нужного объема воздуха при указанной скорости потока.

Теперь зная диаметр, остается взять соответствующую трубу или гофру и один конец закрепить в помещении, а другой вывести наружу. Для фиксации используют саморезы, металлизированный скотч и монтажную пену. На входе ставится заслонка, а на выходе решетка. Чистку вентиляционных каналов следует проводить не реже одного раза в год.

Для наглядного понимания того как правильно сделать вытяжку в бане предлагаем посмотреть видео

Вентиляция в бане своими руками: пошаговое руководство

Сделать своими руками вентиляцию бани не представляет собой большого труда. Рассмотрим создание принудительной системы воздухообмена на примере каркасной бани. Для этого понадобится:

• клапан;
• вентилятор;
• труба соответствующего диаметра;
• решетки;
• дрель с длинным сверлом;
• электролобзик;
• отвертка и саморезы.

Поэтапное руководство как сделать своими руками вентиляцию в бане​

Фото этапов	Описание процесса
	На месте расположения вентиляционного хода приложить к стене трубу и обвести ее маркером или карандашом.
	Просверлить по полученной окружности минимум два отверстия диаметром превышающим ширину пилочки электролобзика.
	Электролобзиком вырезаем обшивку, делая отверстие для вентиляционной трубы.
	Удаляем деревянную часть обшивки.
	Строительным ножом удаляем часть тепло- и пароизоляции.
	Аккуратно извлекаем утеплитель.
	Длинным сверлом делаем сквозные отверстия, чтобы не ошибиться с местом проема с наружной стороны стены.
	С наружной стороны стены по полученным отверстиям с помощью трубы также размечаем вырез для вентканала.
	Вырезаем отверстие под трубу и клапан по наружной стороне стены.
	Удаляем лишний утеплитель и пароизоляцию.
	Отрезаем кусок трубы для клапана.
	Края труб лучше всего зашкурить.
	Одеваем вентиляционный клапан на переходник.
	Вставляем в трубу.
	Замеряем толщину стены и отрезаем ножовкой по металлу необходимый кусок трубы.
	Отрезок трубы с клапаном вставляем в получившийся канал.
	С внутренней стороны стены устанавливаем в трубу вентилятор и фиксируем его при помощи саморезов.
	Одеваем декоративную решетку с сеткой.
	После установки вентилятора нужно закрепить провод на стене, чтобы он не болтался.
	Со стороны улицы выполняем фиксацию клапана.
	В завершение одеваем на клапан декоративную решетку с противомоскитной сеткой и готово!

Заключение

При создании бани нужно обязательно помнить, что очень важно устроить в ней качественную и эффективную систему воздухообмена. Без вентиляции в помещениях будет сыро, на полу, стенах и полках появится грибки и плесень, а сама древесина подвергнется гниению. Организовать хороший воздухообмен лучше всего не только в самой бане, но и под полом. Сделать эффективную вентиляцию в банях своими руками совсем не трудно, тем более что есть масса вариантов – от самой простой до самой навороченной. Независимо от того какую Вы систему вентилирования выберете – естественную или принудительную, хороший воздухообмен позволит продлить срок эксплуатации бани и обеспечит комфортное пребывание в ней. Здорового легкого пара Вам.
